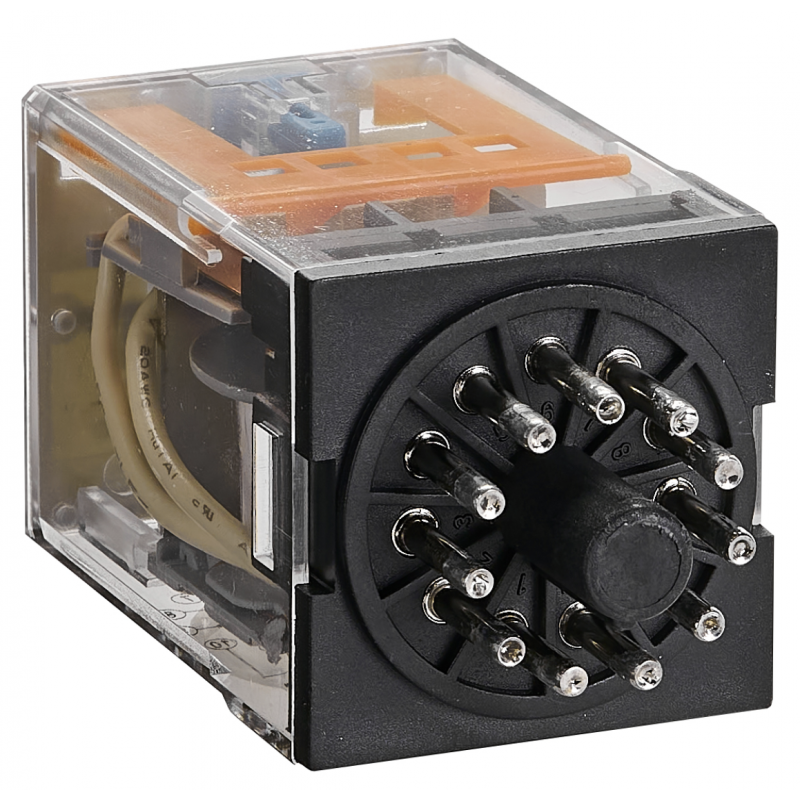

MT321012 - Промежуточное реле MT, 3 C/O, 11 полюсов, Ie-10 A, Uc-12 В DC, Schrack

Описание MT321012 - Промежуточное реле MT, 3 C/O, 11 полюсов, Ie-10 A, Uc-12 В DC, Schrack

Промышленные вставные реле серии MT и соответствующие розетки Schrack

На основе официальной документации представлено описание промышленных реле серии MT от Schrack Technik и их монтажных розеток (цоколей). Эти реле предназначены для применения в промышленных системах, автоматике и машиностроении, где требуется надежная коммутация и гибкость конфигураций.

Промышленные реле серии MT

Реле MT обеспечивают стабильную работу в самых требовательных условиях, поддерживают высокую коммутируемую нагрузку и оснащены встроенной индикацией состояния.

Основные характеристики

• Конфигурация контактов: 2 или 3 перекидных контакта (CO).

• Номинальный ток: 10 А.

• Материал контактов: серебряно-никелевый сплав AgNi 90/10 без кадмия. Опционально доступны контакты с твердым золочением для малых нагрузок.

• Индикация: механический индикатор состояния стандартно; LED-индикатор доступен по опции.

• Тестирование: безопасная кнопка проверки с фиксацией состояния с помощью встроенного рычага.

• Напряжение катушки:

  • DC (постоянный ток): 6–220 В

  • AC (переменный ток): 6–230 В

Технические параметры

Розетки и аксессуары для реле MT

Для установки реле серии MT на DIN-рейку используются специальные розетки с винтовыми клеммами, обеспечивающие надежное подключение и совместимость с функциональными модулями (для некоторых моделей).

Основные розетки

• 2-полюсные реле (MT2):

  • YMR78701 — 8-пиновый цоколь, номинал 10 А. Примечание: не поддерживает функциональные модули.

• 3-полюсные реле (MT3):

  • YMR78700 — 11-пиновый цоколь, совместим также с реле времени серии ZR4. Не поддерживает функциональные модули.

  • MT78740 — 11-пиновый цоколь с поддержкой функциональных вставных модулей.

Функциональные модули для розетки MT78740

Для расширения возможностей розетки MT78740 доступны вставные модули:

• MTML0024 — LED-модуль (красный, 24 В AC/DC).

• MTMTOOAO — защитный диод (1N4007).

• MTMU0730 — RC-цепь для подавления перенапряжений (110–240 В AC).

• MTMZOWO0 / MTMFOWOO — модули задержки включения и многофункциональные модули для гибкой настройки реле.

Применение

• Промышленные автоматизированные системы и щиты управления.

• Машиностроение и промышленные линии.

• Системы сигнализации и контроля нагрузок.

• Электроустановки коммерческого и промышленного назначения.
