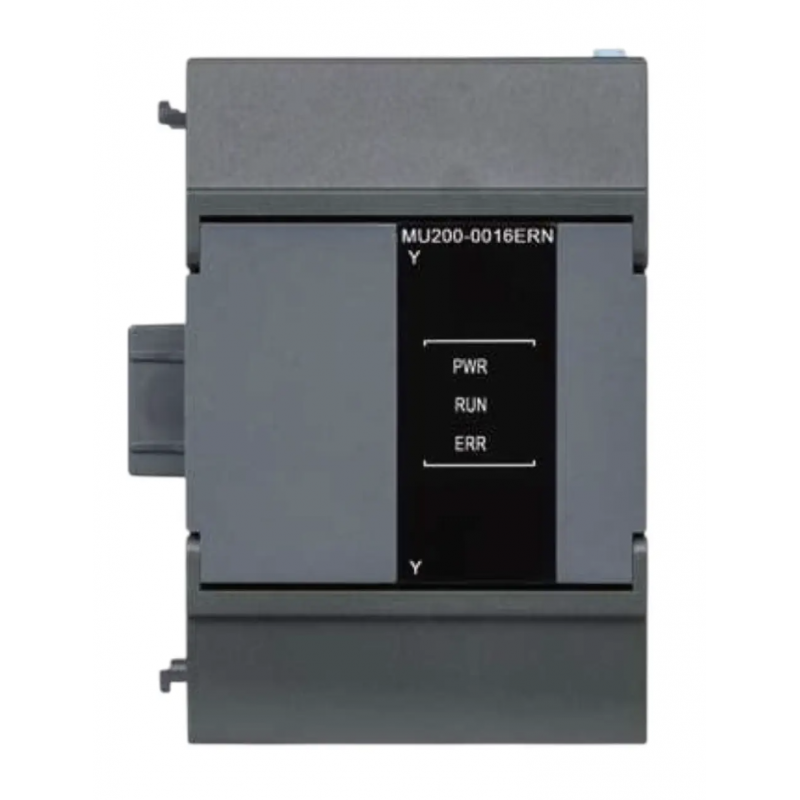

MU200-0016ERN - Модуль дискретных выходов 16RO (Relay) для MU200, Megmeet

Описание MU200-0016ERN - Модуль дискретных выходов 16RO (Relay) для MU200, Megmeet

 Модуль расширения MU200 с 16 релейными выходами для ПЛК MU200

Описание товара

Модуль расширения MU200 от компании Megmeet (Китай) предназначен для расширения числа дискретных выходов в программируемых логических контроллерах (ПЛК) серии MU200. Подключается к базовому модулю через системную шину ECBUS без необходимости в дополнительном кабеле. Используется для управления датчиками, кнопками, конечными выключателями и другими устройствами с цифровыми сигналами.

Модуль обеспечивает надежную работу реле, быструю реакцию и каскадное подключение для промышленной автоматизации.

Технические характеристики MU200

• Тип модуля: дискретные релейные выходы

• Количество каналов: 16

• Напряжение срабатывания: 24 В DC

• Входное сопротивление: 4,3 кОм

• Максимальная частота входного сигнала: 1 кГц

• Аппаратный фильтр: 0,5 мс

• Цифровой фильтр: 1–128 мс, по умолчанию 8 мс

Параметры релейных выходов:

• Номинальное напряжение цепи: AC 250 В / DC 30 В или меньше

• Изоляция: механическая изоляция реле

• Индикация работы: светодиод загорается при замыкании реле

• Ток утечки в разомкнутой цепи: отсутствует

• Минимальная нагрузка: 2 мА (5 В DC)

• Максимальный выходной ток:

  • Резистивная нагрузка: 2 А на канал, общий по 8 каналам ≤ 8 А

  • Индуктивная нагрузка: AC 220 В / 80 ВА

• Время включения: ≤ 20 мс

• Время отключения: ≤ 20 мс

Условия эксплуатации

• Рабочая температура: –10…+55 °C

• Температура хранения: –30…+70 °C

• Влажность: 5–95 % без конденсации

• Степень защиты: IP20

• Монтаж: DIN-рейка 35 мм или установка в шкаф

Особенности

• Компактное и удобное подключение

• Полная совместимость с базовыми ПЛК MU200

• Возможность каскадного подключения модулей

• Поддержка высокоскоростного счёта и прерываний

• Идеально для промышленной автоматизации с большим количеством дискретных датчиков и управляющих сигналов

Каскадное подключение модулей

1. Отключите питание основного модуля и снимите крышку разъема расширения с правой стороны.

2. Вставьте модуль в клеммную колодку разъема основного модуля и подключайте модули по одному.

3. Установите крышку на заднюю часть последнего модуля и зафиксируйте защёлками сбоку каждого модуля.
