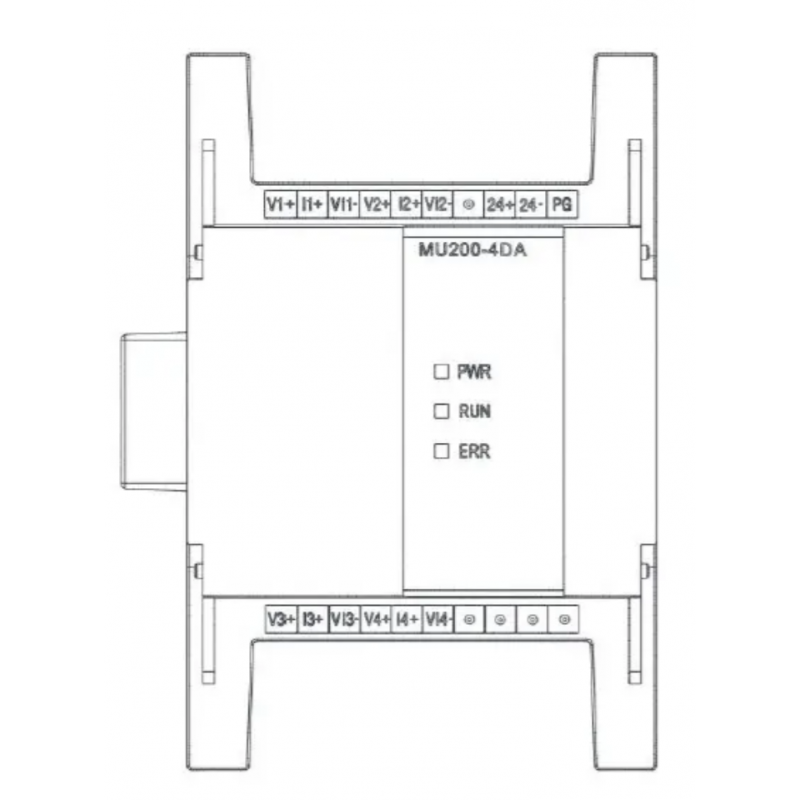

MU200-4DA - Модуль аналогового выходу 4AО для MU200, Megmeet

Описание MU200-4DA - Модуль аналогового выходу 4AО для MU200, Megmeet

 Модуль расширения MU200-4DA с 4 аналоговыми входами для ПЛК MU200

Описание товара

Модуль расширения MU200-4DA от компании Megmeet (Китай) предназначен для увеличения количества аналоговых входов в программируемых логических контроллерах (ПЛК) серии MU200. Подключается к базовому модулю через системную шину ECBUS без дополнительных кабелей. Используется для считывания сигналов от датчиков, кнопок, концевых выключателей и других управляющих устройств.

Модуль обеспечивает высокую точность измерений, синхронную работу сигналов и поддерживает функции каскадного подключения для промышленной автоматизации.

Технические характеристики MU200-4DA

• Количество аналоговых входов: 4 канала

• Диапазон аналоговых входов:

  • Напряжение: –10…+10 В, 0…10 В

  • Ток: 0…20 мА, 4…20 мА

  • (0–10 В и 0–20 мА работают синхронно; шкала переключается верхним модулем)

• Разрешение: 5 мВ (напряжение) / 10 мкА (ток)

• Скорость преобразования: 2 мс/канал

• Точность выборки: ±1 % полного диапазона

• Сопротивление нагрузки: 1 кОм (напряжение), 500 Ом (ток)

• Изоляция: аналоговые и цифровые цепи разделены оптопарой; аналоговые каналы между собой не изолированы

• Аналоговое питание: 24 В DC (−15 % ~ +20 %), допустимая пульсация ≤5 %, потребление ≤50 мА от базового модуля или внешнего источника

• Потребление от шины 24 В: ≤20 мА

Условия эксплуатации

• Рабочая температура: –10…+55 °C

• Температура хранения: –30…+70 °C

• Влажность: 5–95 % без конденсации

• Степень защиты: IP20

• Монтаж: DIN-рейка 35 мм или установка в шкаф

Особенности

• Компактное исполнение и удобное подключение

• Полная совместимость с базовыми ПЛК MU200

• Каскадное подключение модулей

• Поддержка высокоскоростного счёта и прерываний

• Идеально для промышленной автоматизации с большим количеством дискретных датчиков и управляющих сигналов

Каскадное подключение модулей

1. Снимите крышку разъёма расширения с правой стороны основного модуля при отключённом питании.

2. Вставьте модуль расширения в клеммную колодку разъёма основного модуля и подключайте модули по одному.

3. Установите крышку на заднюю часть последнего модуля и зафиксируйте её защёлками сбоку каждого модуля.
