MU200-4PT - Модуль 4 температурных входов 4АІ для MU200, Megmeet

Описание MU200-4PT - Модуль 4 температурных входов 4АІ для MU200, Megmeet

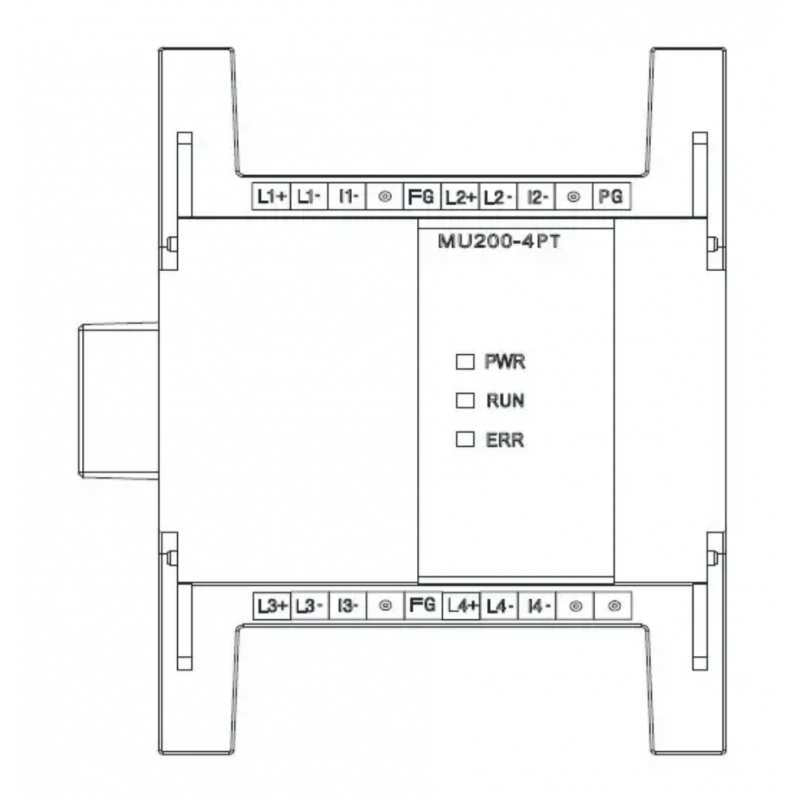

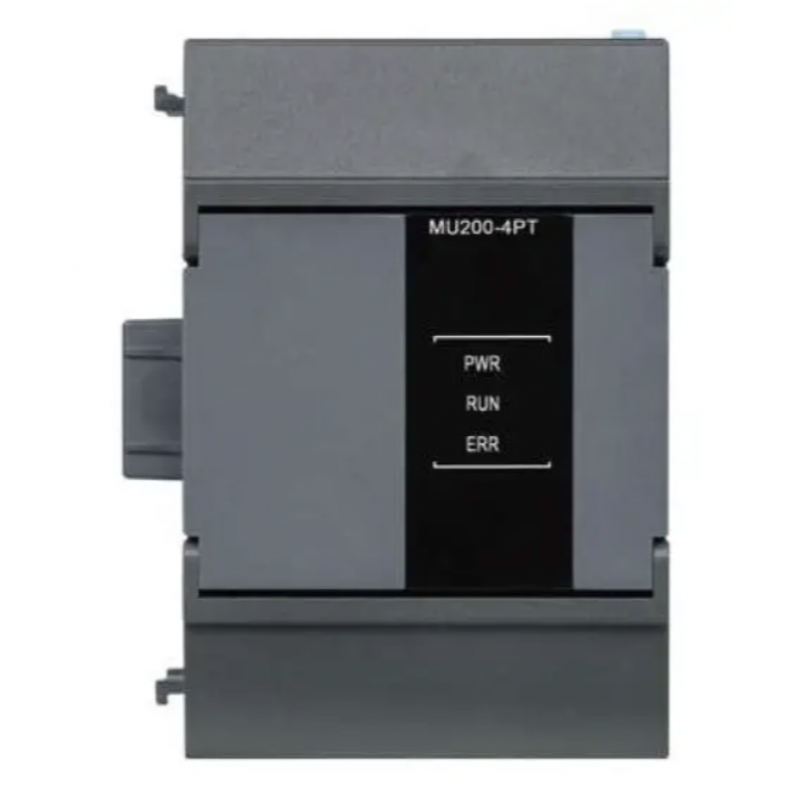

 Модуль расширения MU200-4PT с 4 аналоговыми входами для термопар для ПЛК MU200

Описание товара

Модуль расширения MU200-4PT от компании Megmeet (Китай) предназначен для увеличения количества аналоговых входов для термопар типа PT в программируемых логических контроллерах (ПЛК) серии MU200. Подключается к базовому модулю через системную шину ECBUS без дополнительных кабелей и используется для считывания сигналов от термопар, датчиков, кнопок и других управляющих устройств.

Модуль обеспечивает высокую точность измерений и поддерживает функции сигнализации и компенсации температуры.

Технические характеристики MU200-4PT

• Количество входных каналов: 4

• Типы датчиков: PT100, CU50, CU100, 0~300R

• Режим отображения: °C, °F

• Разрешение: 0,1 °C

• Цикл выборки: 250 мс/4 канала, 500 мс/4 канала, 1000 мс/4 канала (опционально)

• Точность: ±1 % полного диапазона

• Потребление от шины 24 V: ≤30 мА

Диапазон измерений:

• PT100: –200 ~ +850 °C, 18,52 Ω ~ 390,48 Ω

• CU100: –50 ~ +150 °C, 78,4 Ω ~ 164,27 Ω

• CU50: –50 ~ +150 °C, 39,24 Ω ~ 82,13 Ω

• NTC: 0 ~ 300R

Режим изоляции:

• Аналоговые и цифровые схемы разделены оптопарой;

• Аналоговые каналы между собой не изолированы.

Напряжение пробоя изоляции:

• Между цифровой схемой и землей: 500 V AC

• Между аналоговой схемой и землей: 500 V AC

• Между цифровой и аналоговой схемами: 500 V AC

Функции

• Фильтр задержки первого порядка

• Обнаружение превышения диапазона

• Сигнализация наклона

• Компенсация температуры

Условия эксплуатации

• Рабочая температура: –10…+55 °C

• Температура хранения: –30…+70 °C

• Влажность: 5–95 % без конденсации

• Степень защиты: IP20

• Монтаж: DIN-рейка 35 мм или установка в шкаф

Особенности

• Компактное исполнение и удобное подключение

• Полная совместимость с базовыми ПЛК MU200

• Возможность каскадного подключения модулей

• Поддержка высокоскоростного счёта и прерываний

• Идеально подходит для промышленной автоматизации с большим количеством датчиков и управляющих сигналов

Каскадное подключение модулей

1. Снимите крышку разъёма расширения с правой стороны основного модуля при отключённом питании.

2. Вставьте модуль расширения в клеммную колодку разъёма основного модуля и подключайте модули по одному.

3. Установите крышку на заднюю часть последнего модуля и зафиксируйте её защёлками сбоку каждого модуля.
