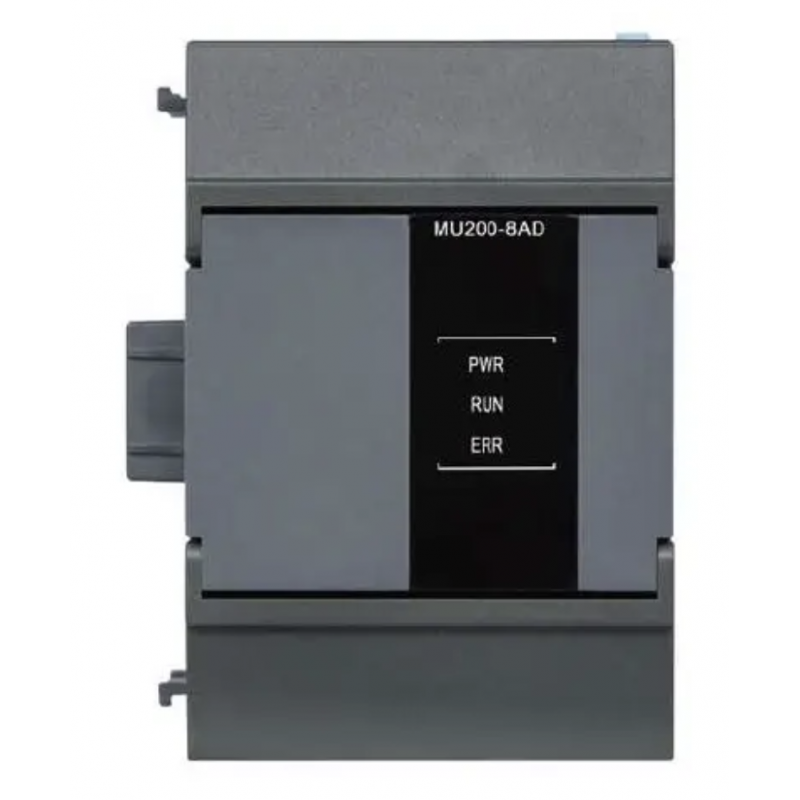

 Модуль расширения MU200-8AD с 8 аналоговыми входами для ПЛК MU200

Описание товара

Модуль расширения MU200-8AD от компании Megmeet (Китай) предназначен для увеличения числа аналоговых входов в программируемых логических контроллерах (ПЛК) серии MU200. Подключается к базовому модулю через системную шину ECBUS без дополнительных кабелей. Используется для считывания сигналов от датчиков, кнопок, концевых выключателей и других устройств управления с дискретными и аналоговыми сигналами.

Модуль обеспечивает высокую точность измерений, поддерживает каскадное подключение и идеально подходит для промышленной автоматизации.

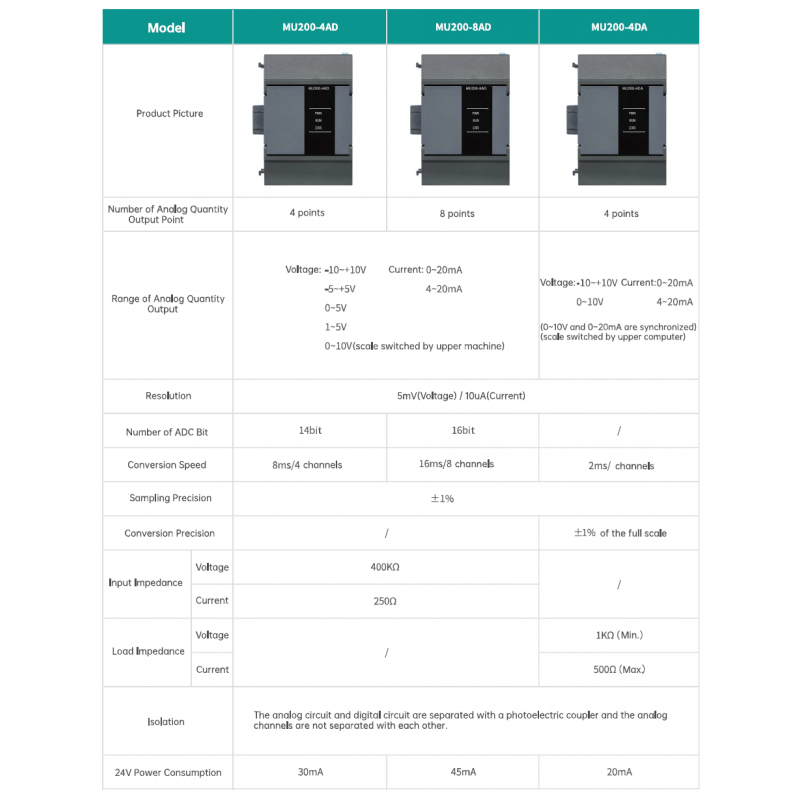

Технические характеристики MU200-8AD

• Количество аналоговых входов: 8 каналов

• Диапазон аналоговых входов по напряжению:

  • –10…+10 В

  • –5…+5 В

  • 0…5 В

  • 1…5 В

  • 0…10 В (выбирается верхним модулем)

• Диапазон по току: 0…20 мА или 4…20 мА

• Разрешение: 5 мВ (напряжение) / 10 мкА (ток)

• Разрядность АЦП: 16 бит

• Скорость преобразования: 16 мс / 8 каналов

• Точность выборки: ±1 % полного диапазона

• Входное сопротивление: 400 кОм (напряжение), 250 Ом (ток)

• Изоляция: аналоговые и цифровые цепи разделены оптопарой; аналоговые каналы между собой не изолированы

• Потребление от 24 В: 45 мА

Условия эксплуатации

• Рабочая температура: –10…+55 °C

• Температура хранения: –30…+70 °C

• Влажность: 5–95 % без конденсации

• Степень защиты: IP20

• Монтаж: DIN-рейка 35 мм или установка в шкаф

Особенности

• Компактное исполнение и удобное подключение

• Полная совместимость с базовыми ПЛК MU200

• Возможность каскадного подключения модулей

• Поддержка высокоскоростного счёта и прерываний

• Идеально для промышленной автоматизации с большим количеством дискретных датчиков и управляющих сигналов

Каскадное подключение модулей

1. Снимите крышку разъёма расширения с правой стороны основного модуля при отключённом питании.

2. Вставьте модуль расширения в клеммную колодку разъёма основного модуля и подключайте модули по одному.

3. Установите крышку на заднюю часть последнего модуля и зафиксируйте её защёлками сбоку каждого модуля.
