MU200-8TC - Модуль 8 температурных входов 8АІ для MU200, Megmeet

Описание MU200-8TC - Модуль 8 температурных входов 8АІ для MU200, Megmeet

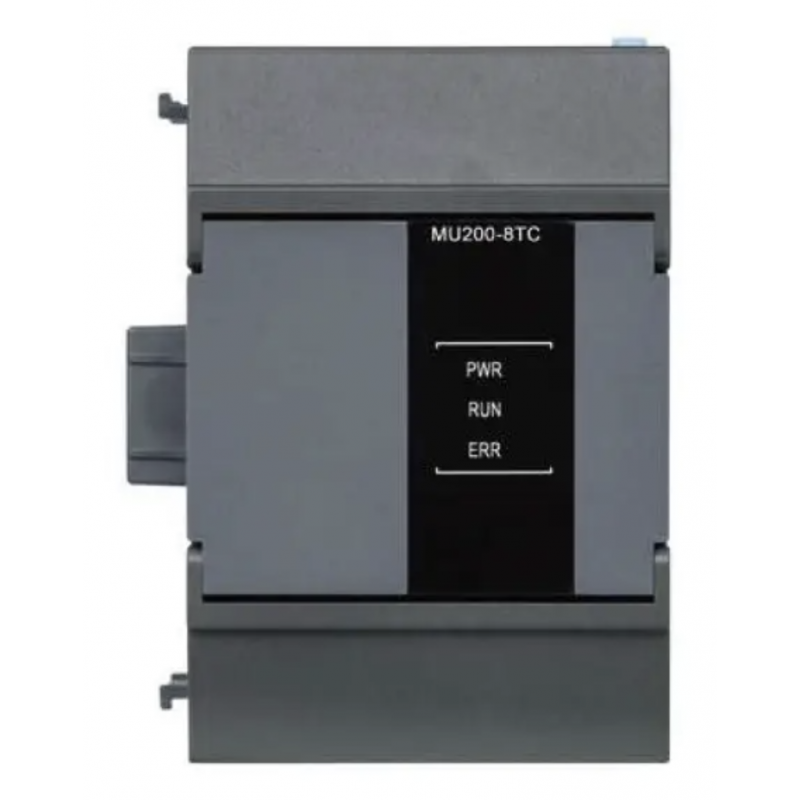

 Модуль расширения MU200-8TC с 8 аналоговыми входами для термопар для ПЛК MU200

Описание товара

Модуль расширения MU200-8TC от компании Megmeet (Китай) предназначен для увеличения числа аналоговых входов для термопар в программируемых логических контроллерах (ПЛК) серии MU200. Подключается к базовому модулю через системную шину ECBUS без дополнительного кабеля и используется для считывания сигналов от термопар, датчиков, кнопок и других управляющих устройств.

Модуль поддерживает различные типы термопар и обеспечивает высокую точность измерений, а также функции сигнализации и обнаружения разрывов цепи.

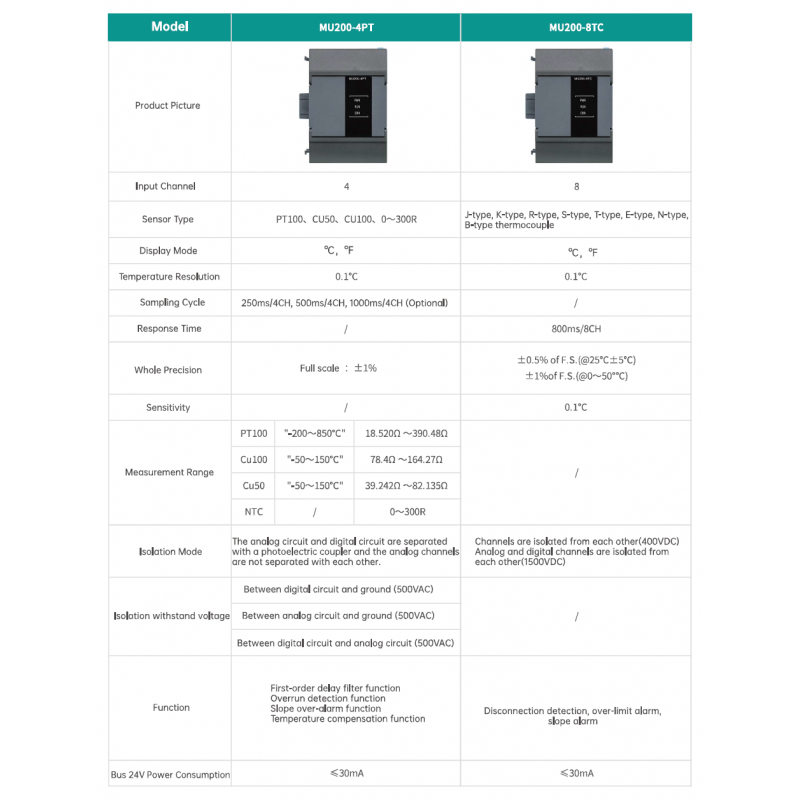

Технические характеристики MU200-8TC

• Количество входных каналов: 8

• Типы термопар: J, K, R, S, T, E, N, B

• Режим отображения: °C, °F

• Разрешение: 0,1 °C

• Время отклика: 800 мс / 8 каналов

• Точность: ±0,5 % от полной шкалы (при 25 °C ±5 °C), ±1 % (при 0…50 °C)

• Чувствительность: 0,1 °C

• Диапазон измерений: зависит от типа термопары

• Режим изоляции: каналы изолированы друг от друга (400 V DC), аналоговые и цифровые цепи изолированы друг от друга (1500 V DC)

• Функции: обнаружение обрыва цепи, сигнализация превышения предела, сигнализация наклона

• Потребляемый ток по шине 24 V: ≤30 мА

Условия эксплуатации

• Рабочая температура: –10…+55 °C

• Температура хранения: –30…+70 °C

• Влажность: 5–95 % без конденсации

• Степень защиты: IP20

• Монтаж: DIN-рейка 35 мм или установка в шкаф

Особенности

• Компактное исполнение и удобное подключение

• Полная совместимость с базовыми ПЛК MU200

• Возможность каскадного подключения модулей

• Поддержка высокоскоростного счёта и прерываний

• Идеально подходит для промышленной автоматизации с большим количеством дискретных датчиков

Каскадное подключение модулей

1. Снимите крышку разъёма расширения с правой стороны основного модуля при отключённом питании.

2. Вставьте модуль расширения в клеммную колодку разъёма основного модуля и подключайте модули по одному.

3. Установите крышку на заднюю часть последнего модуля и зафиксируйте защёлками сбоку каждого модуля.
