MUE-2AD - Картридж аналоговых входов 2AІ для MU200, Megmeet

Описание MUE-2AD - Картридж аналоговых входов 2AІ для MU200, Megmeet

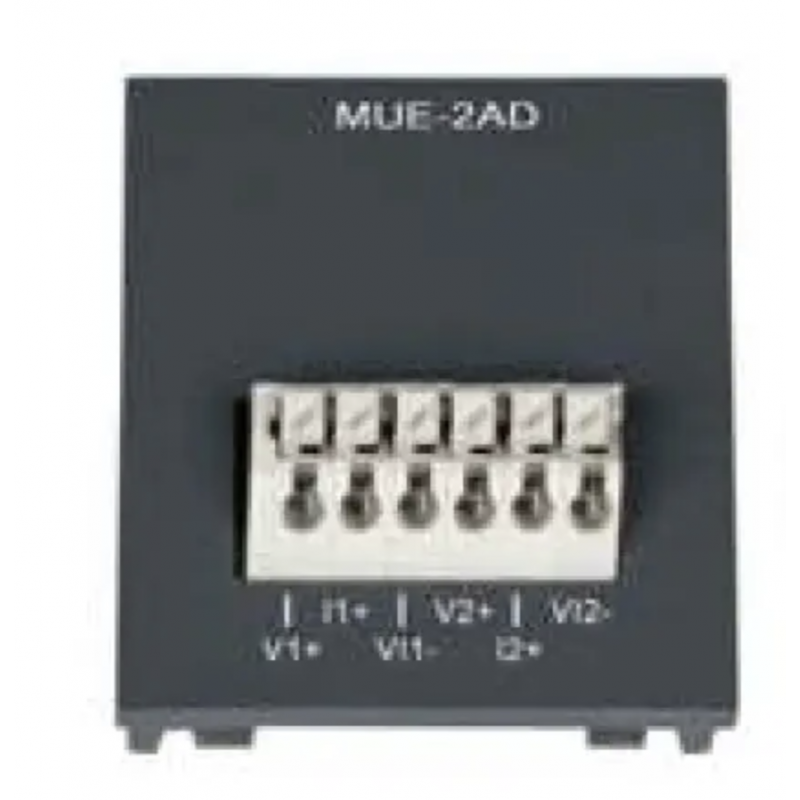

Карта расширения MUE-2AD с 2 аналоговыми входами для контроллеров Megmeet MU200

Карта расширения MUE-2AD предназначена для работы с программируемыми логическими контроллерами (PLC) серии Megmeet MU200. Модуль обеспечивает точный аналоговый ввод сигналов напряжения и тока, позволяя считывать данные от датчиков, измерительных преобразователей и других устройств.

Используется совместно с основным модулем контроллера и выполняет функции аналогового ввода, что делает её незаменимым компонентом для промышленных систем автоматизации, мониторинга и управления процессами.

 Технические характеристики MUE-2AD

• Диапазон входного сигнала (аналог):

  • Напряжение: 0–10 В, 0–5 В, 1–5 В

  • Ток: 0–20 мА, 4–20 мА

• Диапазон цифрового значения: 0–10000 (по умолчанию)

• Разрешение:

  • 5 мВ (для напряжения)

  • 10 мкА (для тока)

• Скорость преобразования: 2 мс/канал

• Точность: ±1 % по полной шкале

• Входное сопротивление:

  • Напряжение — 500 кОм

  • Ток — 250 Ом

 Функции карты

• Функция компаратора:
  Для каждого канала задаются верхний и нижний пороги срабатывания и гистерезис. При выходе сигнала за пределы диапазона соответствующий флаг в регистре компаратора активируется.

• Функция обнаружения обрыва:
  Работает для диапазонов 1–5 В и 4–20 мА.

  • Если сигнал < 0,3 В или < 1 мА — устанавливается флаг обрыва.

  • Если сигнал > 0,3 В или > 1 мА — флаг сбрасывается.

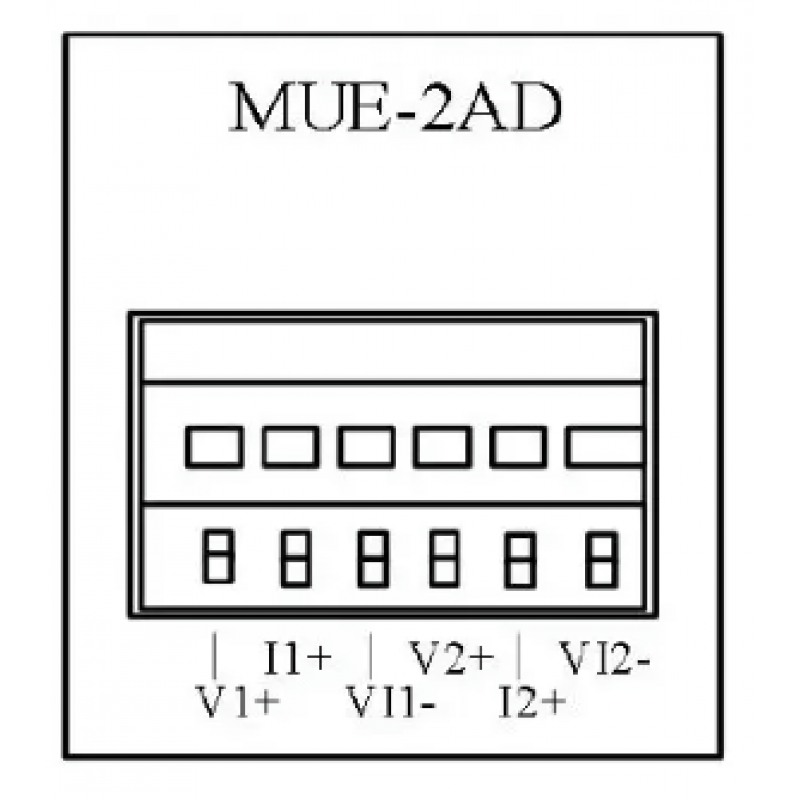

 Назначение клемм

• V1+, V2+ — положительный вход напряжения каналов CH1 и CH2

• I1+, I2+ — положительный вход тока каналов CH1 и CH2

• VI1-, VI2- — общий (отрицательный) вход напряжения и тока каналов CH1 и CH2

 Установка и подключение

1. Отключите питание основного модуля PLC.

2. Снимите крышку, начиная с левого края.

3. Вставьте карту расширения строго вертикально в разъём основного модуля.

4. Зафиксируйте устройство двумя винтами и установите крышку обратно.

5. Подключите внешние сигналы согласно схеме подключения.

Для стабильной работы рекомендуется использовать экранированные витые пары:

• Сечение провода: 0,8–1,0 мм²

• Стандарт: AWG18 или AWG20

• Длина зачистки: 8–9 мм

Карта расширения Megmeet MUE-2AD — надёжное решение для точного ввода аналоговых сигналов в промышленных контроллерах MU200. Модуль сочетает высокую точность, стабильность и простоту подключения, обеспечивая эффективную работу автоматизированных систем.
