MUE-2AM - Картридж аналоговых входов/выходов 1АI/1AO для MU200, Megmeet

Описание MUE-2AM - Картридж аналоговых входов/выходов 1АI/1AO для MU200, Megmeet

Карта расширения MUE-2AM с 1 аналоговым входом и 1 аналоговым выходом для контроллеров Megmeet MU200

Комбинированная карта расширения MUE-2AM предназначена для использования с программируемыми логическими контроллерами (PLC) серии Megmeet MU200. Модуль поддерживает работу с аналоговыми сигналами ввода и вывода, обеспечивая точную передачу данных и стабильное управление в автоматизированных системах.

Карта подключается к основному модулю контроллера и позволяет преобразовывать цифровые сигналы в аналоговые и наоборот. Благодаря высокой точности и скорости преобразования MUE-2AM идеально подходит для систем промышленной автоматики, мониторинга параметров и управления технологическими процессами.

 Технические характеристики MUE-2AM

Входные характеристики

• Диапазон аналогового входа:

  • Напряжение: 0–10 В, 0–5 В, 1–5 В

  • Ток: 0–20 мА, 4–20 мА

• Диапазон цифрового значения: 0–10000 (по умолчанию)

• Разрешение:

  • 5 мВ (для напряжения)

  • 10 мкА (для тока)

• Скорость преобразования: 2 мс/канал

• Точность: ±1 % по полной шкале

• Входное сопротивление:

  • Напряжение — 500 кОм

  • Ток — 250 Ом

 Дополнительные функции

• Функция компаратора:
  Для каждого канала можно задать верхний и нижний порог срабатывания и гистерезис. Если входной сигнал выходит за пределы заданного диапазона, соответствующий флаг компаратора активируется.

• Функция обнаружения обрыва:
  Работает при диапазонах 1–5 В или 4–20 мА.

  • Если сигнал < 0,3 В или < 1 мА — устанавливается флаг обрыва.

  • Если сигнал > 0,3 В или > 1 мА — флаг сбрасывается.

Выходные характеристики

• Диапазон выхода:

  • Напряжение: 0–10 В, 0–5 В, 1–5 В

  • Ток: 0–20 мА, 4–20 мА

• Диапазон цифрового значения: 0–10000 (по умолчанию)

• Разрешение: 5 мВ (напряжение) / 10 мкА (ток)

• Скорость преобразования: 2 мс/канал

• Точность: ±1 % по полной шкале

• Минимальная нагрузка (для напряжения): 1 кОм

• Максимальная нагрузка (для тока): 500 Ом

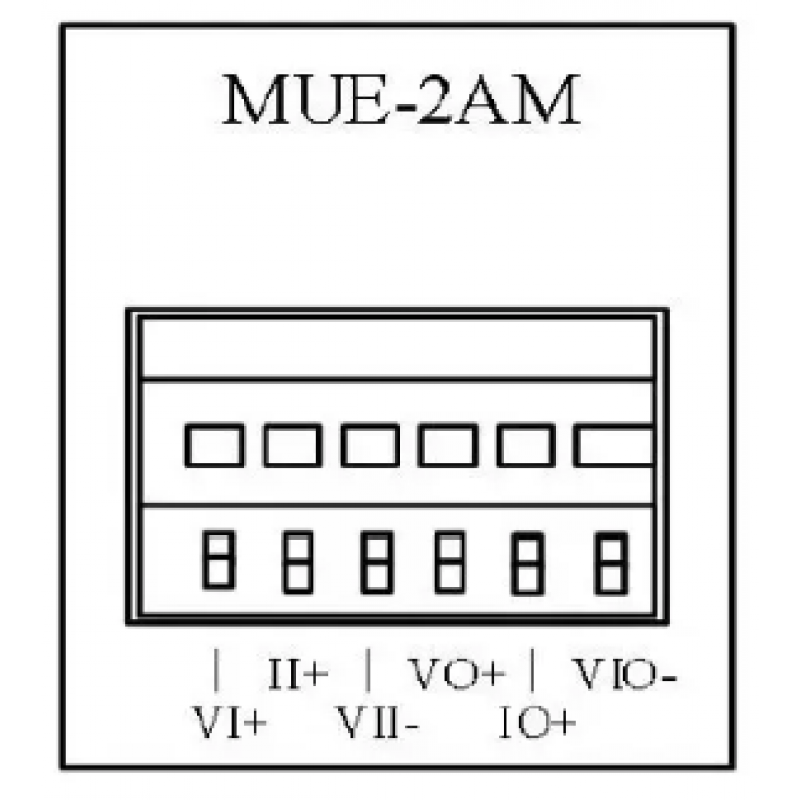

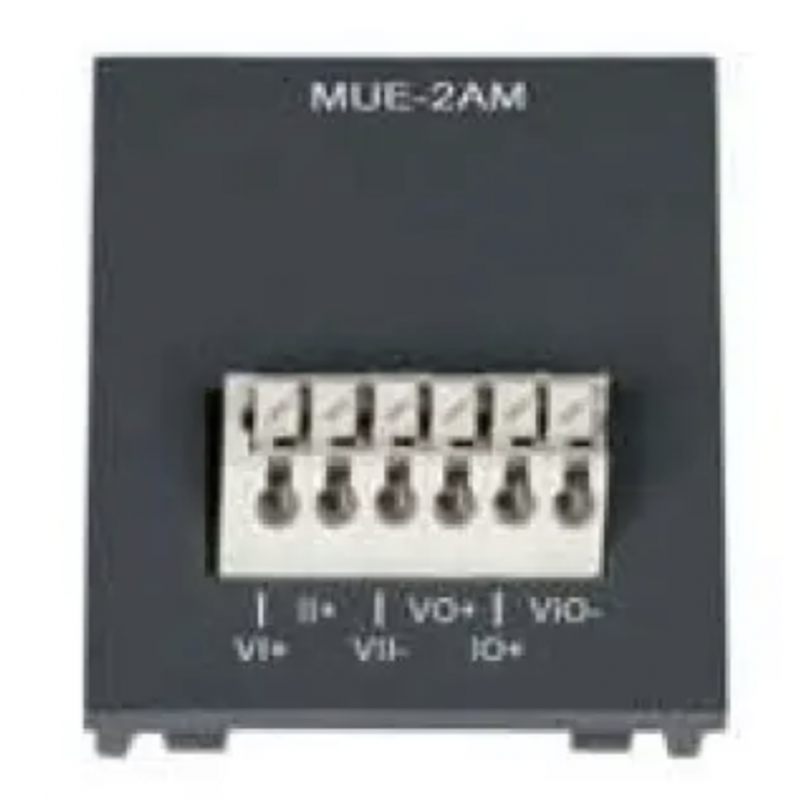

 Назначение клемм

• VI+ — положительный вход напряжения канала CH1

• II+ — положительный вход тока канала CH1

• VI- — общий (отрицательный) вход напряжения и тока канала CH1

• VO+ — положительный выход напряжения канала CH2

• IO+ — положительный выход тока канала CH2

• VIO- — общий (отрицательный) выход напряжения и тока канала CH2

 Установка и подключение

1. Отключите питание основного модуля PLC.

2. Снимите крышку с левого края корпуса.

3. Вставьте карту расширения строго вертикально в разъём основного модуля.

4. Зафиксируйте карту двумя винтами и установите крышку обратно.

5. Подключите внешние сигналы в соответствии со схемой.

Для обеспечения стабильности соединения рекомендуется использовать экранированные витые пары:

• Сечение провода: 0,8–1,0 мм²

• Стандарт: AWG18 или AWG20

• Длина зачистки: 8–9 мм

Карта расширения Megmeet MUE-2AM — это надёжный и точный модуль аналогового ввода/вывода для контроллеров MU200, обеспечивающий высокую точность, стабильную работу и совместимость с промышленными системами управления.
