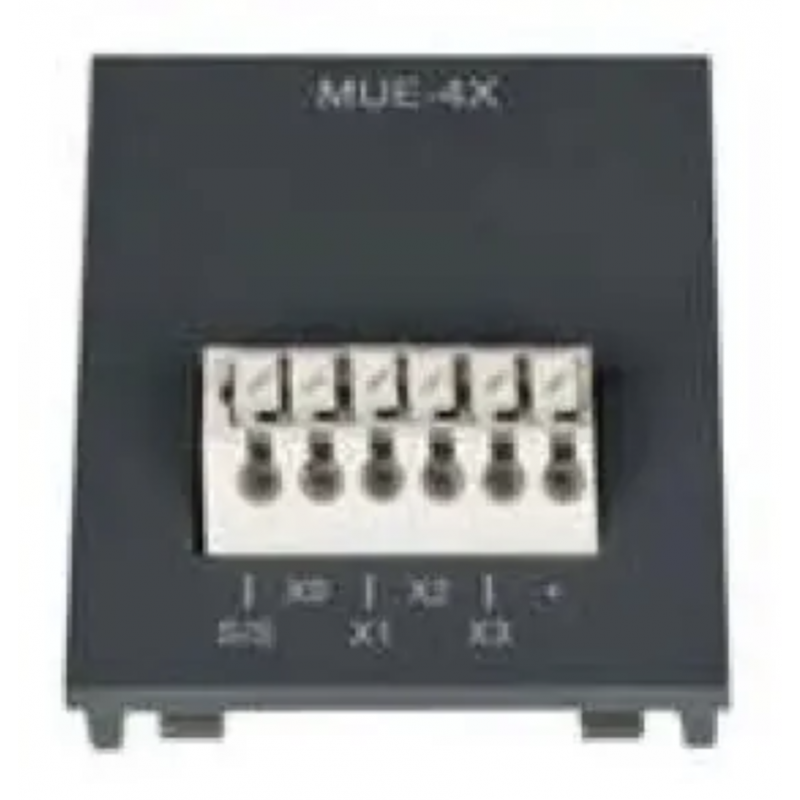

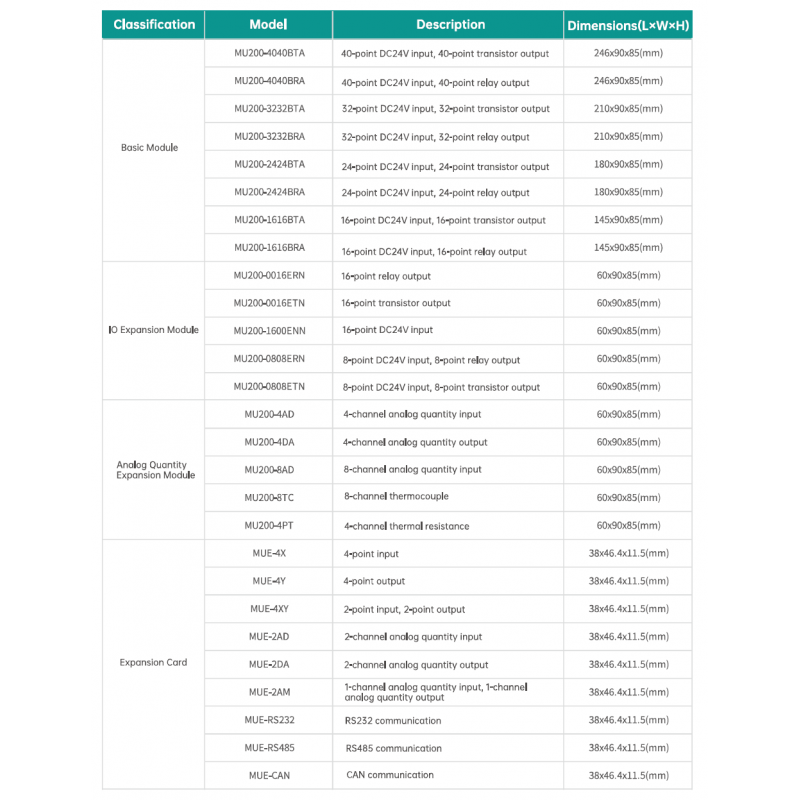

Карта расширения Megmeet MUE-4X с 4 цифровыми входами 24VDC для ПЛК MU200

Описание товара

Карта расширения Megmeet MUE-4X предназначена для использования с программируемыми логическими контроллерами (ПЛК) серии MU200 компании Megmeet (Китай). Модуль обеспечивает цифровой ввод сигналов, позволяя подключать кнопки, выключатели, сенсорные устройства и другие цифровые датчики для автоматизации производственных процессов.

Карта работает совместно с основным модулем контроллера и расширяет его функциональные возможности, обеспечивая быстрый и стабильный приём цифровых сигналов.

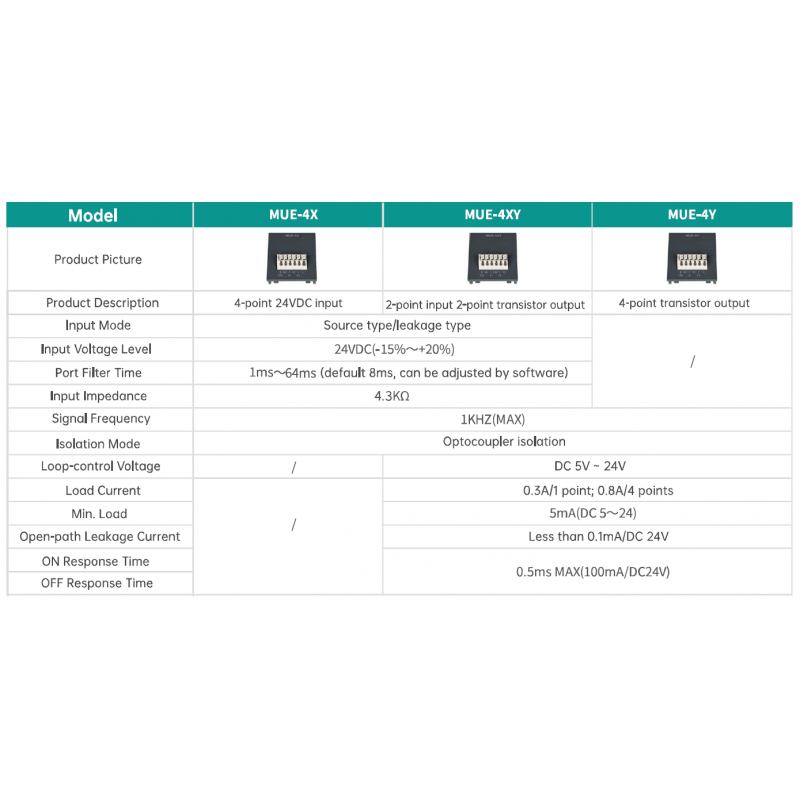

Технические характеристики MUE-4X

• Входное напряжение: 24 V DC (допустимое отклонение −15% … +20%)

• Режим входа: режим утечки или источник

• Время фильтрации сигнала: 1–64 мс (по умолчанию 8 мс, регулируется)

• Входное сопротивление: 4,3 кОм

• Максимальная частота сигнала: 1 кГц

• Изоляция: оптопара

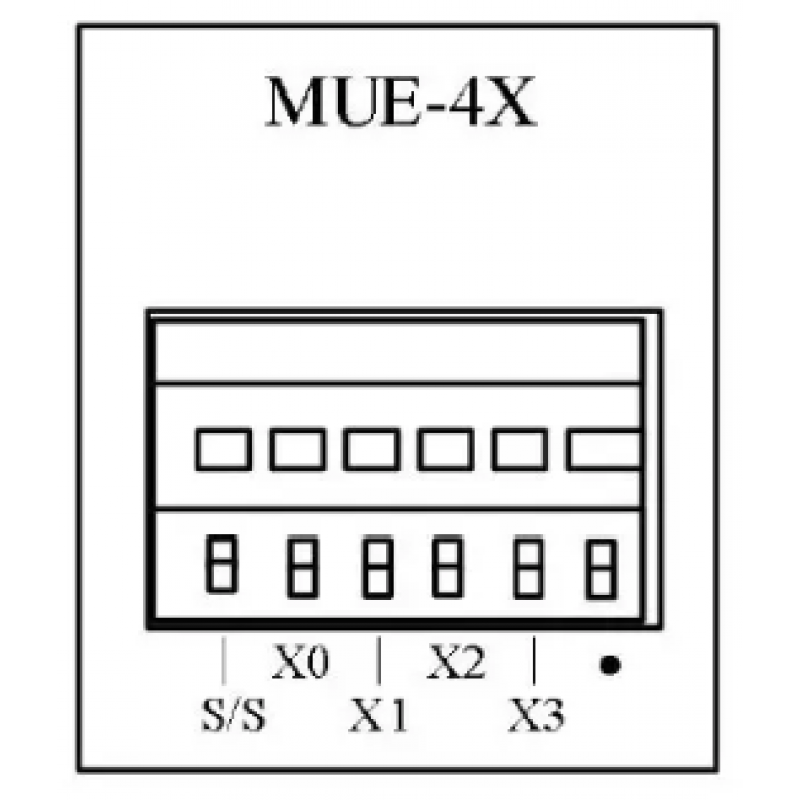

Назначение клемм

• S/S — выбор режима входа:

  • в режиме утечки подключить к +24 V

  • в режиме источника подключить к COM

• X0~X3 — клеммы цифрового входа

• ● — не используется, не подключать

Установка

1. Отключите питание основного модуля.

2. Снимите крышку, начиная с левого края.

3. Вставьте штыревой разъём карты строго вертикально в слот основного модуля.

4. Закрепите карту двумя саморезами и установите крышку.

5. Подключите внешние сигналы согласно схеме.

Подключение кабелей

• Рекомендуется использовать многожильные медные провода.

• Сечение провода: 0,8–1,0 мм²

• Стандарт: AWG 18 или AWG 20

• Длина зачистки: 8,0–9,0 мм

• Концы проводов должны быть лужёные для надежного контакта
