MUE-4XY - Картридж дискретных входов/выходов 2DI/2DO (Transistor) для MU200, Megmeet

Описание MUE-4XY - Картридж дискретных входов/выходов 2DI/2DO (Transistor) для MU200, Megmeet

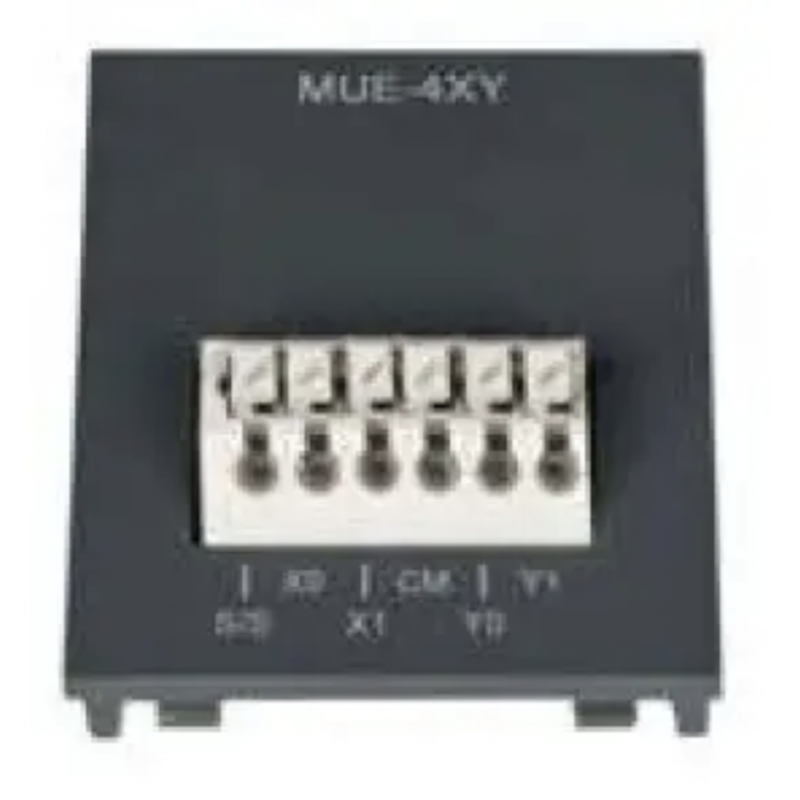

 Карта расширения Megmeet MUE-4XY с 2 входами и 2 транзисторными выходами для ПЛК MU200

Описание товара

Карта расширения Megmeet MUE-4XY предназначена для программируемых логических контроллеров (ПЛК) серии MU200 производства компании Megmeet (Китай). Модуль обеспечивает функции цифрового ввода и вывода, расширяя возможности основного контроллера при работе с датчиками, исполнительными механизмами и другими устройствами автоматизации.

Технические характеристики MUE-4XY

 Цифровой вход

• Режим работы: режим утечки или режим источника

• Входное напряжение: 24 В DC (допустимое отклонение −15% … +20%)

• Время фильтрации: 1–64 мс (по умолчанию 8 мс, можно регулировать)

• Входное сопротивление: 4,3 кОм

• Максимальная частота сигнала: 1 кГц

• Изоляция: оптопара

 Цифровой выход

• Напряжение управления: DC 5–24 В

• Изоляция: оптопара

• Ток нагрузки: 0,3 А на точку, 0,8 А на 4 точки

• Максимальная частота сигнала: 1 кГц

• Минимальная нагрузка: 5 мА (DC 5–24 В)

• Ток утечки в открытом состоянии: < 0,1 мА (при 24 В)

• Время включения: ≤ 0,5 мс (при 100 мА, 24 В)

• Время выключения: ≤ 0,5 мс (при 100 мА, 24 В)

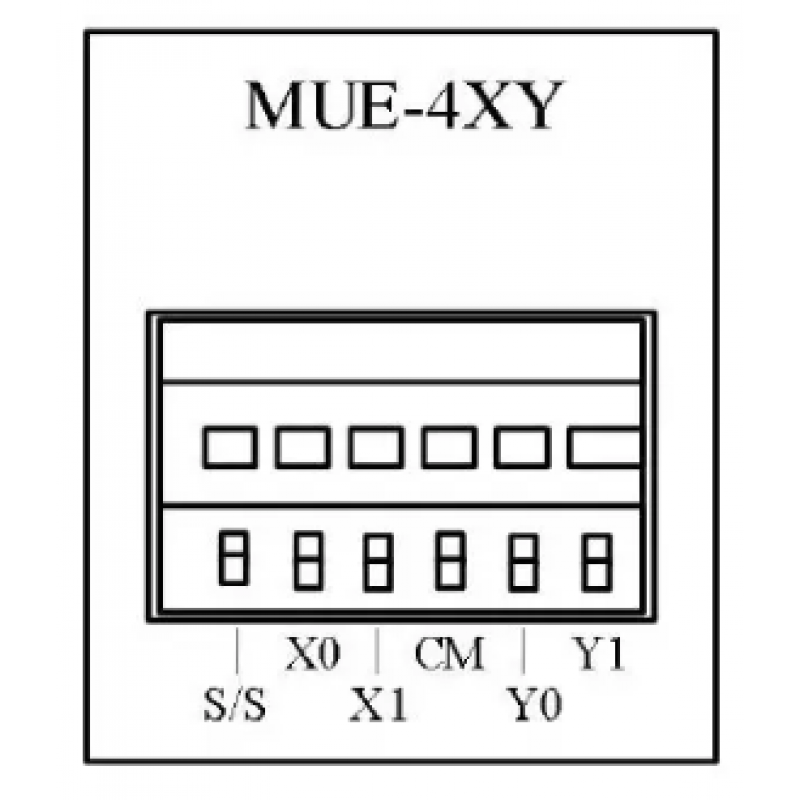

Назначение клемм

• S/S – выбор режима входа:

  • при режиме утечки подключить к +24V

  • при режиме источника подключить к COM

• X0~X1 – клеммы цифрового входа

• CM – общий вывод управления выходами

• Y0~Y1 – клеммы цифрового выхода

Установка

1. Отключите питание основного модуля.

2. Снимите крышку, начиная с левого края.

3. Вставьте разъём карты строго вертикально в слот основного модуля.

4. Закрепите карту двумя саморезами и установите крышку.

5. Подключите внешние сигналы согласно схеме.

Подключение кабелей

• Рекомендуется использовать многожильные медные провода.

• Сечение провода: 0,8–1,0 мм²

• Стандарт: AWG 18 или AWG 20

• Длина зачистки: 8,0–9,0 мм
