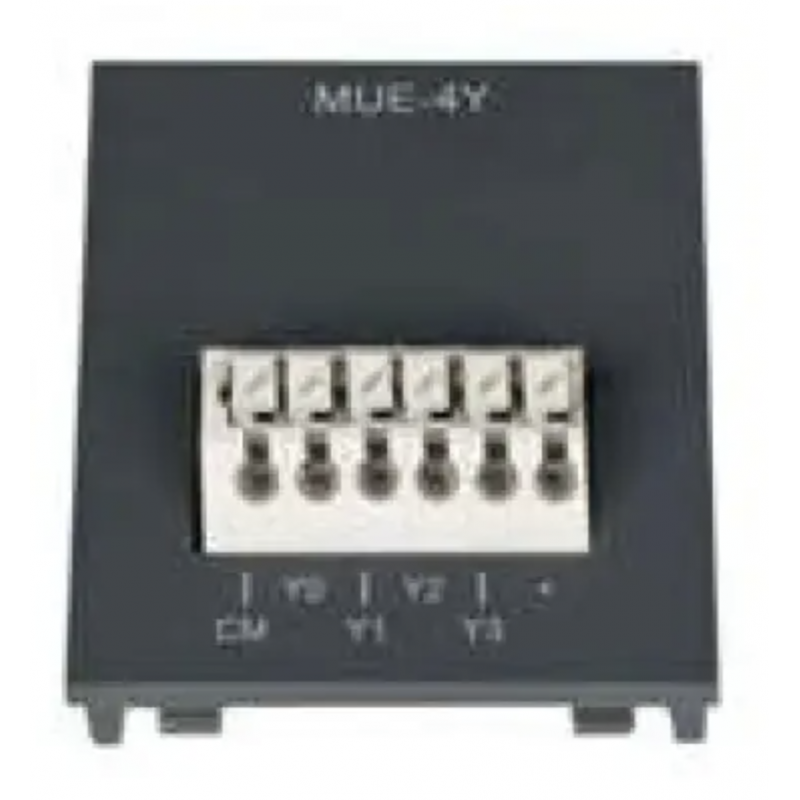

MUE-4Y - Картридж дискретных выходов 4DO (Transistor) для MU200, Megmeet

Описание MUE-4Y - Картридж дискретных выходов 4DO (Transistor) для MU200, Megmeet

Карта расширения Megmeet MUE-4X с 4 транзисторными выходами для ПЛК MU200

Описание товара

Карта расширения MUE-4X предназначена для работы с программируемыми логическими контроллерами (ПЛК) серии MU200 компании Megmeet (Китай). Модуль обеспечивает функцию цифрового вывода сигналов, позволяя подключать исполнительные механизмы, световые и звуковые индикаторы, реле и другие цифровые устройства.

Карта используется совместно с основным модулем контроллера и расширяет его возможности, обеспечивая надежный и быстрый цифровой выход с высокой частотой обработки сигналов.

Технические характеристики MUE-4X

• Напряжение цепи управления: DC 5–24 В

• Ток нагрузки: 0,3 А на точку, 0,8 А на 4 точки

• Максимальная частота сигнала: 1 кГц

• Минимальная нагрузка: 5 мА (DC 5–24 В)

• Ток утечки в открытом состоянии: < 0,1 мА (DC 24 В)

• Время включения: ≤ 0,5 мс (при 100 мА, 24 В)

• Время выключения: ≤ 0,5 мс (при 100 мА, 24 В)

• Изоляция: оптопара

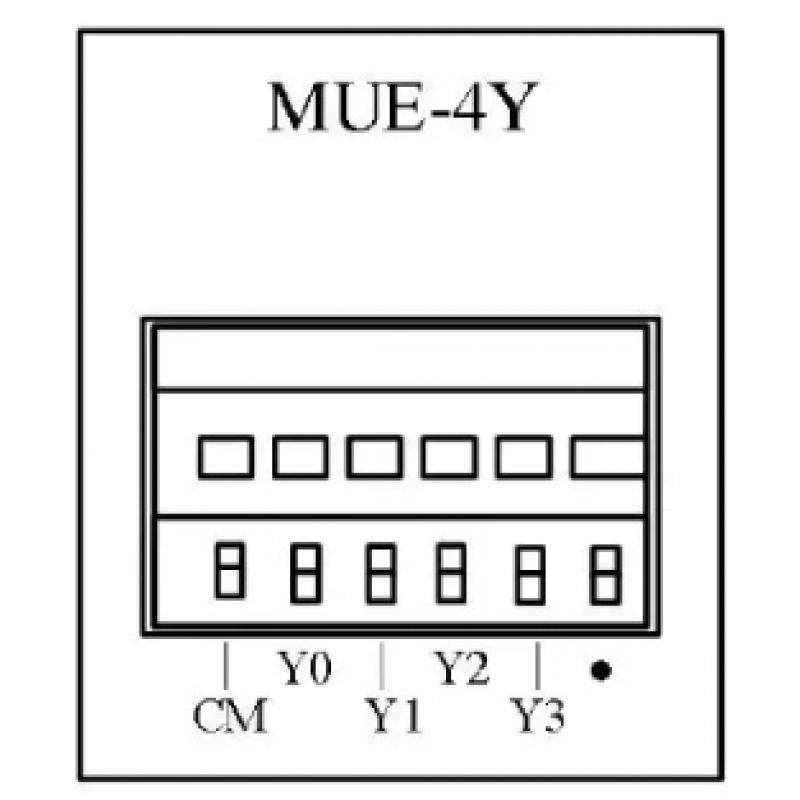

Назначение клемм

• CM — общий вывод управления выходами

• Y0~Y3 — клеммы цифрового выхода

• ● — не используется, не подключать

Установка

1. Отключите питание основного модуля.

2. Снимите крышку, начиная с левого края.

3. Вставьте разъём карты строго вертикально в слот основного модуля.

4. Закрепите карту двумя саморезами и установите крышку.

5. Подключите внешние сигналы согласно схеме.

Подключение кабелей

• Рекомендуется использовать многожильные медные провода.

• Сечение проводника: 0,8–1,0 мм²

• Стандарт: AWG 18 или AWG 20

• Длина зачищения: 8,0–9,0 мм
