MUE-RS232 - Картридж 1 RS323 для MU200, Megmeet

Описание MUE-RS232 - Картридж 1 RS323 для MU200, Megmeet

 Карта коммуникационного расширения Megmeet MUE-RS485 для ПЛК MU200

Описание товара

Карта коммуникационного расширения MUE-RS485 предназначена для работы с программируемыми логическими контроллерами (ПЛК) серии MU200 компании Megmeet (Китай). Модуль обеспечивает функции связи, позволяя подключать ПЛК к другим контроллерам, автоматизированным устройствам или компьютерным системам для передачи данных.

Карта используется совместно с основным модулем и обеспечивает стабильный обмен данными через протоколы RS485 или RS232.

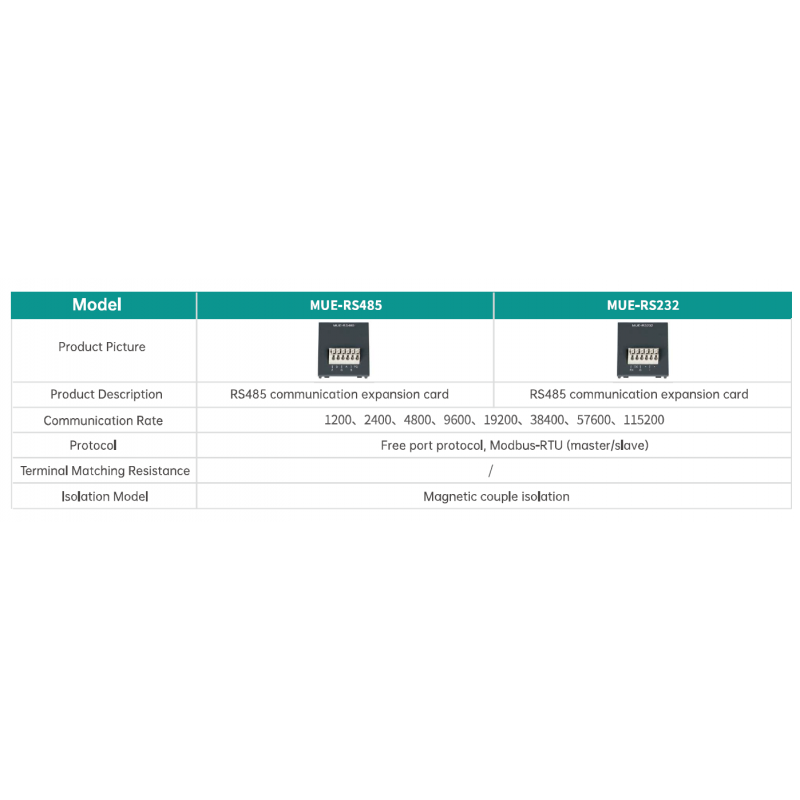

Технические характеристики MUE-RS485

• Количество каналов: 1

• Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

• Поддерживаемые протоколы: Free-port (свободный протокол), Modbus-RTU (Master/Slave)

• Согласующее сопротивление: отсутствует

• Режим изоляции: изоляция на основе магнитной связи

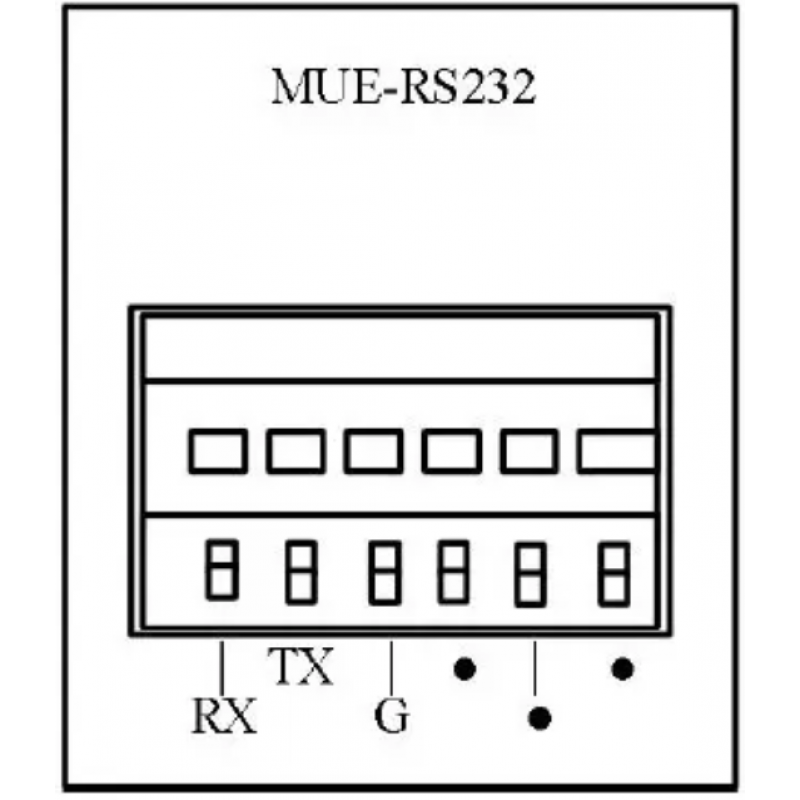

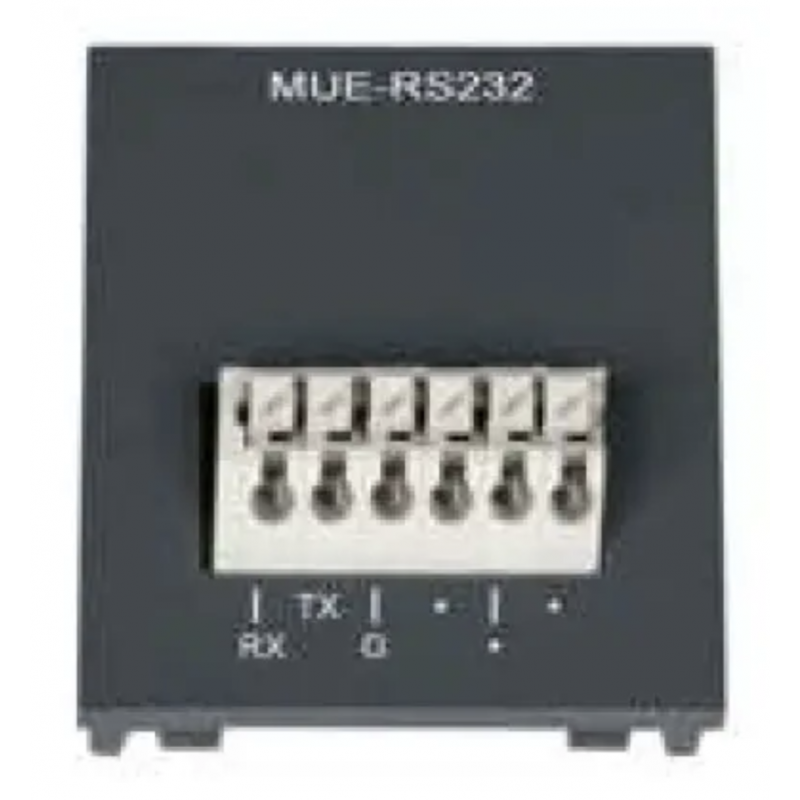

Назначение клемм

• RX — линия приёма данных RS232

• TX — линия передачи данных RS232

• G — общий провод (земля сигнала)

Установка

1. Отключите питание основного модуля.

2. Откройте крышку слота, поддевая её сверху слева и постепенно снимая.

3. Вставьте штырьковой разъём карты точно и вертикально в разъём основного модуля.

4. Закрепите карту двумя винтами и установите крышку на место.

5. Подключите внешние сигналы согласно схеме.

Подключение кабелей

• Рекомендуется использовать экранированный витой провод для стабильной связи.

• Сечение жилы: 0,8–1,0 мм² (AWG18 или AWG20)

• Длина зачищения: 8,0–9,0 мм

• Подготовка концов проводов: лужение
