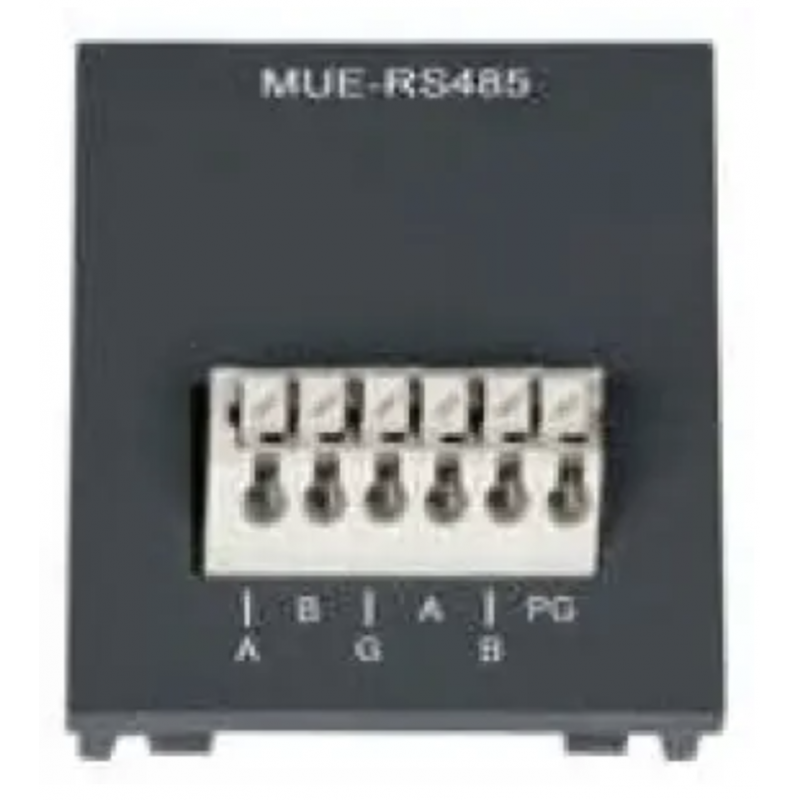

Картридж 1 RS485 для MU200, Megmeet (MUE-RS485)

Описание Картридж 1 RS485 для MU200, Megmeet (MUE-RS485)

 Карта коммуникационного расширения Megmeet MUE-RS485 для ПЛК MU200

Описание товара

Карта коммуникационного расширения MUE-RS485 предназначена для работы с программируемыми логическими контроллерами (ПЛК) серии MU200 компании Megmeet (Китай). Модуль обеспечивает функции обмена данными, позволяя подключать ПЛК к другим контроллерам, автоматизированным устройствам или компьютерным системам через интерфейс RS485.

Карта используется совместно с основным модулем и гарантирует надежный обмен данными, а также возможность каскадного подключения нескольких устройств.

Технические характеристики MUE-RS485

• Количество каналов: 1

• Скорость передачи данных: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с

• Поддерживаемые протоколы: Free-port (свободный протокол), Modbus-RTU (Master/Slave)

• Согласующее сопротивление: отсутствует

• Режим изоляции: изоляция на основе магнитной связи

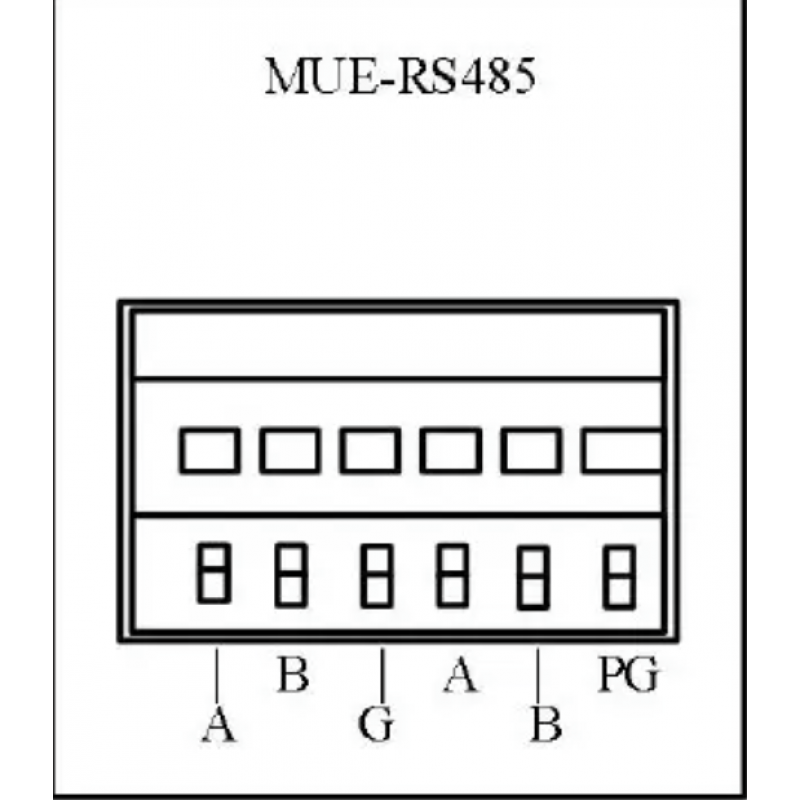

Назначение клемм

• A — шина RS485: A

• B — шина RS485: B

• G — сигнальная земля

• PG — защитное заземление

Примечание: выводы A и A, B и B соединены внутри карты и используются только для каскадного подключения нескольких устройств.

Установка

1. Отключите питание основного модуля.

2. Откройте крышку слота, поддевая её сверху слева и постепенно снимая.

3. Вставьте штырьковой разъём карты точно и вертикально в разъём основного модуля.

4. Закрепите карту двумя винтами и установите крышку на место.

5. Подключите внешние сигналы согласно схеме.

Подключение кабелей

• Для стабильной передачи данных рекомендуется использовать экранированный витой провод.

• Сечение жилы: 0,8–1,0 мм² (AWG18 или AWG20)

• Длина зачистки: 8,0–9,0 мм
