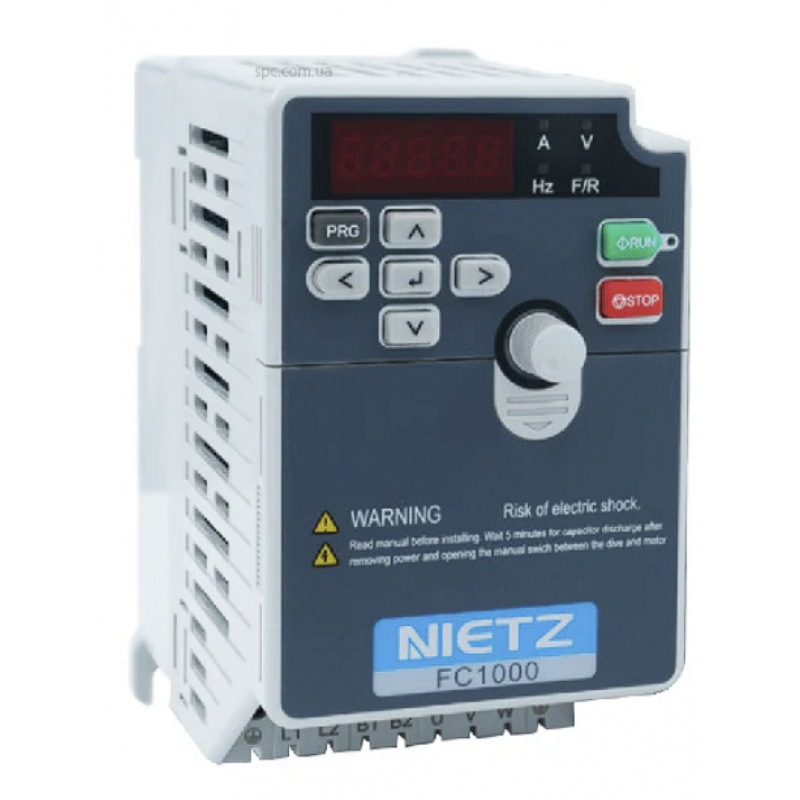

(FC1000-1R5G2) Преобразователь частоты NIETZ FC1000, P=1,5 кВт, Uвх=1Фх220В/3Фх220В

(FC1000-1R5G2) Преобразователь частоты NIETZ FC1000, P=1,5 кВт, Uвх=1Фх220В/3Фх220В

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряженные преобразователи частоты со встроенным ЭМС-фильтром  используются однофазной сети 220 В и используют векторное управление трехфазными асинхронными двигателями  напряжением 220 В. Также при установке дополнительной карты эти частотники можно подключать к машинам.

Gоддерживает несколько режимов работы:

1. Векторное управление без датчиков в открытом контуре дает точное управление вектором тока асинхронного электродвигателя и поддерживает крутящий момент на нем;
2. Векторное управление с датчиком требует установки карты PG. Закрытый контур управления позволяет повысить точность управления скоростью и позволяет точно управлять крутящим моментом асинхронного электродвигателя. Конкретно в этом режиме можно работать с синхронными моторами.
3. Скалярное управление V/F может быть включено при необходимости асинхронной электромашиной с нагрузкой без инерции (небольшие насосы и вентиляторы).

КРАТКИЙ ОБЗОР НАДЕЖНОГО ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ:

• Монтаж в защитную шкафу на DIN-рейке;
• На лицевой панели – светодиодный дисплей на 5 знаков и индикаторы для отображения настроек и значений параметров управления. удобные кнопки ввода и ручка потенциометра для ручной установки частоты вращения двигателя;
• Возможность подключить внешний пульт управления с интерфейсом RJ45;
• Силовые клеммы закрыты, обеспечивая защиту от случайного прикосновения. Перемычка STO (безопасное отключение крутящего момента) может использоваться в качестве дополнительной меры безопасности двигателя — пока перемычка установлена, выход частотного инвертора заблокирован. Есть заземление силового контура.

Таблица — Основные технические характеристики частотника

Допустимая перегрузка в режиме G (General) — 150% от номинального тока не более 60 с, 180% от номинального тока не более 3 с.

Схема подключения однофазного частотника FC1000

Контур управления частотного инвертора:

• 5 дискретных входов, функцию которых можно определять через меню
• 1 вход аналоговый 0…10 В или 0…20 мА ( переключается через клеммные колодки J3)
• 1 выход релейный
• 1 выход транзисторный, функция которого назначается в меню
• 1 выход аналоговый 0…10 В или 0…20 мА (переключатель J5)
• Связь RS485. При заказе дополнительных плат для расширения можно установить интерфейсы EtherCAT, Profibus-DP, CAN.
