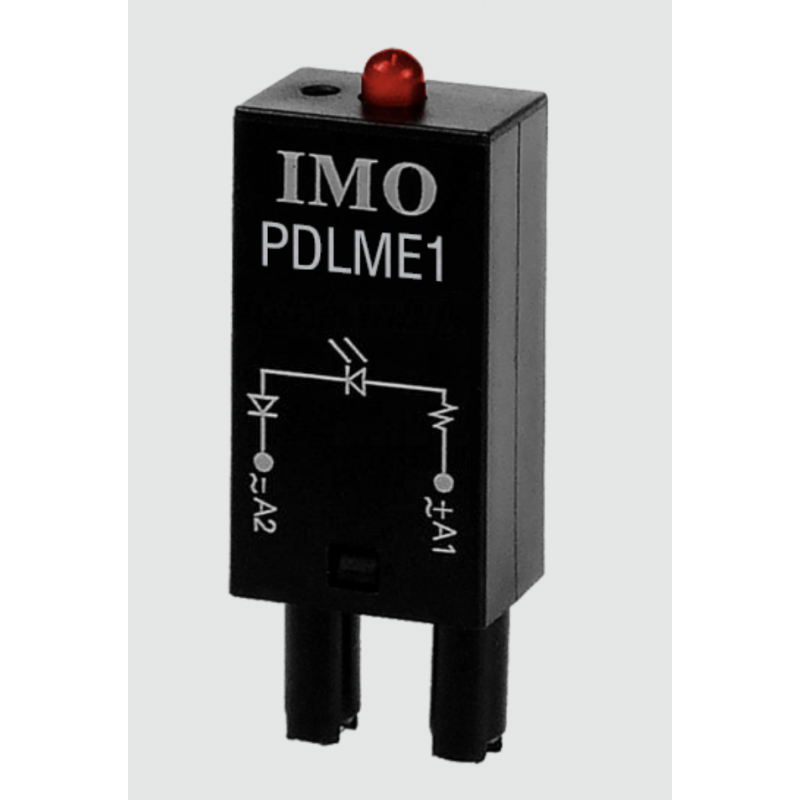

PDLME1 - Модуль защиты и индикации, Uc 6…24 В AC/DC, для SRNE2-D/S; SRNE3-D; SRNE4-D/S, IMO

Вставные модули защиты и индикации IMO серий PDME1 – PRME1

Данный материал содержит обновлённое техническое описание вставных модулей защиты и индикации серий PDME1 – PRME1 производства компании IMO. Модули предназначены для установки в разъёмы и колодки реле и обеспечивают защиту катушки от перенапряжений, подавление помех, а также визуальную индикацию рабочего состояния.

Назначение и основные функции

В зависимости от исполнения, модули выполняют следующие функции:

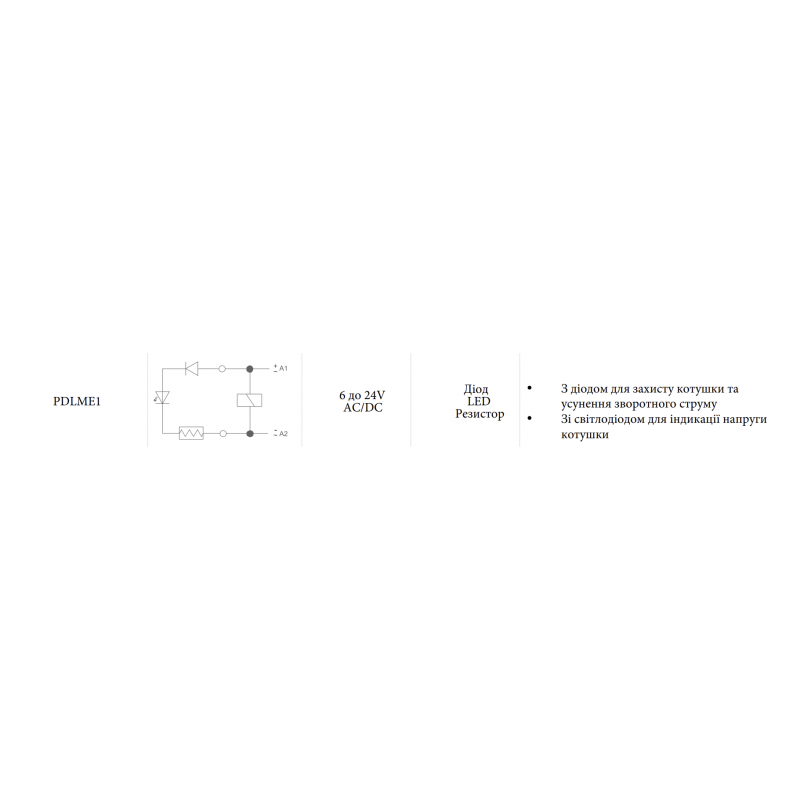

• Защита катушки реле — подавление обратного тока с помощью диодов, а также защита от импульсных перенапряжений с применением варисторов и RC-цепей.

• Светодиодная индикация (LED) — визуальное отображение наличия напряжения на катушке реле.

• Подавление помех — защита от кратковременных пусковых и коммутационных импульсных токов, увеличивающая срок службы реле и управляющей электроники.

Типы модулей и технические характеристики

Вставные модули классифицируются по типу используемых компонентов и рабочему напряжению.

Диодные модули (защита от обратного тока)

RC-модули (подавление импульсов)

Варисторные модули (защита от перенапряжений)

Совместимость и монтаж

Вставные модули имеют компактную конструкцию (ширина около 23,5 мм) и штекерное подключение, что позволяет быстро устанавливать их без изменения схемы подключения.

Модули совместимы с колодками и разъёмами IMO следующих серий:

• SRNE3: SRNE3-S, SRNE3-T, SRNE3-D

• SRNE5: SRNE5-S, SRNE5-T

• SRNE2: SRNE2-S, SRNE2-D

• SRNE4: SRNE4-S, SRNE4-D

Область применения

Модули защиты и индикации IMO PDME1 – PRME1 применяются в:

• шкафах управления и автоматики;

• системах релейной логики и PLC;

• промышленных и коммерческих электроустановках;

• цепях управления с повышенными требованиями к защите катушки реле.
