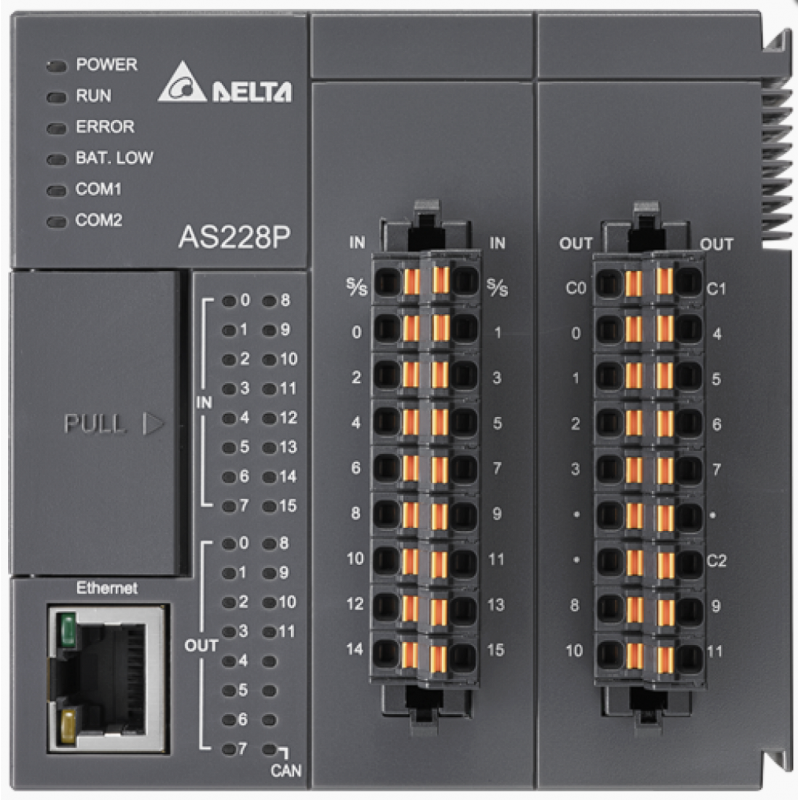

(AS228P-A) Процессорный модуль серии AS, 28 ВХ/ВЫХ ТРАНЗ (PNP), Ethernet, CANopen, 2xRS485, Delta Electronics

(AS228P-A) Процессорный модуль серии AS, 28 ВХ/ВЫХ ТРАНЗ (PNP), Ethernet, CANopen, 2xRS485, Delta Electronics

Ключевая особенность:

• Тип блока: процессорный модуль

• Интерфейс: RS-485, Ethernet IP, Modbus ТСР, miniUSB

• Дискретные входы: 16

• Тип входного сигнала: 24 VDC

• Дискретные выходы: 12

• Тип выходного сигнала: PNP (общий -)

• Скоростные счетчики: 4

• Напряжение питания: 24 VDC

• Степень защиты: IP20

• Рабочая температура: -20 °С ...60 °С

Высокопроизводительный и недорогой контроллер модульного типа без шасси, с возможностью обработки до 1024 точек ввода/вывода, с высоким быстродействием для организации большого объема вычислений и логики, со встроенными импульсными входами/выходами для 6-ти осей и поддержкой сетевых протоколов Modbus,Ethernet/IP и CANopen.

Краткие характеристики ЦПУ AS200:

Высокая производительность
Процессор Delta SoC 32-бит
283 задачи (32 циклические, 251 по прерываниям различного типа)
1024 точки дискретного ввода/вывода
максимум 32 модуля

Высокоинтегрированное ПО “ISPSoft”
ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft, при работе с AS300, поддерживает 4 языка: лестничная диаграмма (LD), непрерывные функциональные схемы (CFC),последовательные функциональные схемы (SFC) и язык структурированного текста(ST).


- Объявление глобальных и локальных переменных; Деление проекта на модули(POU); Пользовательские функциональные блоки; Пользовательские типы данных(Структуры);
- Менеджер задач; ОН-ЛАЙН правка программы; Режим отладки DEBUG
- Data scope – захват данных с тактом скана программы
- Data logger – запись данных на SD карту (до 65535 записей)
- HWCONFIG: инструмент построения системы Графическая оболочка, таблица входов/выходов, конфигурирование модулей без инструкций FROM/TO, конфигурирование ЦПУ, удобный сетевой конфигуратор
- EIP Builder: программа-конфигуратор для работы с протоколом Ethernet/IP
- COMMGR: программа связи между контроллером и компьютером
- CANopen Builder: программа-конфигуратор для настройки сети CANopen

ЦПУ - всё на борту!


•

- Встроенные функции позиционирования
- Готовые инструкции позиционирования сервоприводов ASD-A2 по шине CAN
- Готовые инструкции позиционирования физическими импульсами до 200 кГц

Встроенные аппаратные счетчики

Легкая замена модулей Упрощает обслуживание системы при выходе из строя одного модуля - его можно заменить не останавливая производство.

- Удобная инновационная защелка для крепления непосредственно на DIN-рейку(не требуется специальное шасси).
- Возможно винтовое крепление на панель (необходимо снять защелку).
- Оба способа установки имеют зазаемление.
- Встроенный Ethernet/IP и Modbus TCP
- До 32 CIP соединений
- Скорость 500 байт/соединение
- Время обновления: 1 скан ЦПУ

- Компактная конструкция и возможность плотного монтажа
- Высокая плотность установки
- Занимает минимум места в шкафу управления

Скорость опроса по внутренней шине не зависит от количества модулей!

Может применяться в любой отрасли, где требуются компактные быстродействующие и недорогие контроллеры для крупных технологических установок и машин с количеством точек ввода-вывода до 1024 и достаточным объёмом памяти под большую программу и данные.
