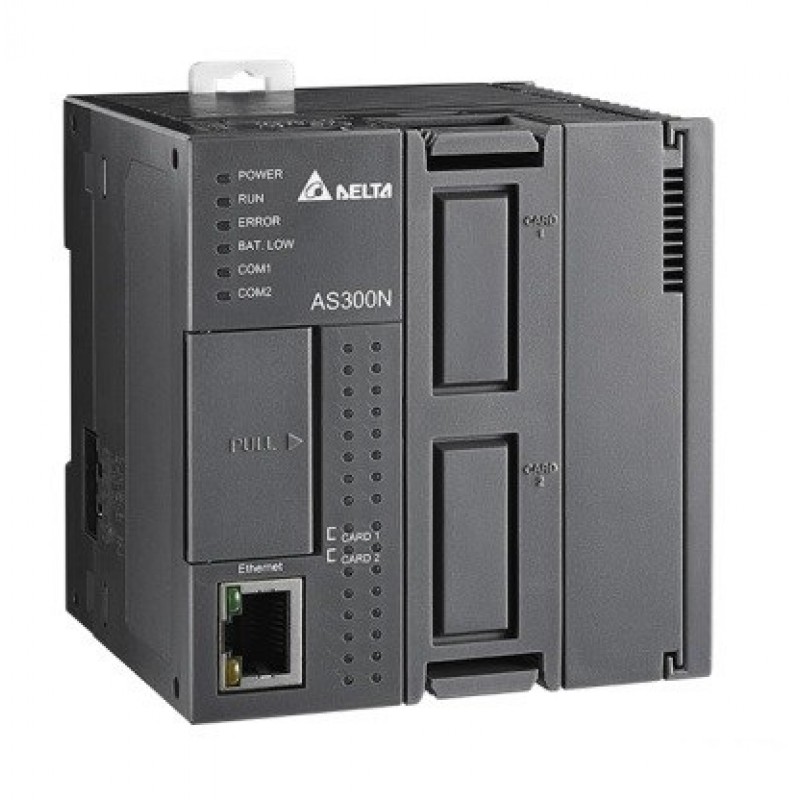

(AS300N-A) Процессорный модуль серии AS, без встроенных I/O, Ethernet, 2xRS485, 2 слота под платы расширения , Delta Electronics
(AS300N-A) Процессорный модуль серии AS, без встроенных I/O, Ethernet, 2xRS485, 2 слота под платы расширения , Delta Electronics
Высокопроизводительный и недорогой контроллер модульного типа без шасси, с возможностью обработки до 1024 точек ввода/вывода, с высоким быстродействием для организации большого объема вычислений и логики, со встроенными импульсными входами/выходами для 6-ти осей и поддержкой сетевых протоколов Modbus,Ethernet/IP и CANopen.

Краткие характеристики ЦПУ AS300:

Высокая производительность
Процессор Delta SoC 32-бит
283 задачи (32 циклические, 251 по прерываниям различного типа)
1024 точки дискретного ввода/вывода
максимум 32 модуля

Высокоинтегрированное ПО “ISPSoft”
ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft, при работе с AS300, поддерживает 4 языка: лестничная диаграмма (LD), непрерывные функциональные схемы (CFC),последовательные функциональные схемы (SFC) и язык структурированного текста(ST).

- Объявление глобальных и локальных переменных; Деление проекта на модули(POU); Пользовательские функциональные блоки; Пользовательские типы данных(Структуры);
- Менеджер задач; ОН-ЛАЙН правка программы; Режим отладки DEBUG
- Data scope – захват данных с тактом скана программы
- Data logger – запись данных на SD карту (до 65535 записей)
- HWCONFIG: инструмент построения системы Графическая оболочка, таблица входов/выходов, конфигурирование модулей без инструкций FROM/TO, конфигурирование ЦПУ, удобный сетевой конфигуратор
- EIP Builder: программа-конфигуратор для работы с протоколом Ethernet/IP
- COMMGR: программа связи между контроллером и компьютером
- CANopen Builder: программа-конфигуратор для настройки сети CANopen
ЦПУ - всё на борту!
-

- Встроенные функции позиционирования
- Готовые инструкции позиционирования сервоприводов ASD-A2 по шине CAN
- Готовые инструкции позиционирования физическими импульсами до 200 кГц

Встроенные аппаратные счетчики

Легкая замена модулей Упрощает обслуживание системы при выходе из строя одного модуля - его можно заменить не останавливая производство.

- Удобная инновационная защелка для крепления непосредственно на DIN-рейку(не требуется специальное шасси).
- Возможно винтовое крепление на панель (необходимо снять защелку).
- Оба способа установки имеют зазаемление.
- Встроенный Ethernet/IP и Modbus TCP
- До 32 CIP соединений
- Скорость 500 байт/соединение
- Время обновления: 1 скан ЦПУ

- Компактная конструкция и возможность плотного монтажа
- Высокая плотность установки
- Занимает минимум места в шкафу управления

Скорость опроса по внутренней шине не зависит от количества модулей!

Может применяться в любой отрасли, где требуются компактные быстродействующие и недорогие контроллеры для крупных технологических установок и машин с количеством точек ввода-вывода до 1024 и достаточным объёмом памяти под большую программу и данные.
Основные характеристики |
Серия |
AS |
Тип |
. |
Встроенный порт RS485 |
2 |
Максимальная мощность рассеивания, кВт |
. |
Мощность двигателя, кВт |
. |
Наличие встроенного CANopen |
Опция |
Наличие встроенного Ethernet |
Есть |
Напряжение питания, В |
24 В DC |
Размер дисплея, дюйма |
. |
Тип модуля |
. |
Температура окружающего воздуха для работы |
-20…60 °C |
Степень защиты IP |
IP20 с защитной крышкой на месте |
Вес, кг |
0,235 |
Габаритные размеры. (ВхШхГ), мм |
98х80х75 мм |
Страна (Бренд/Производство) |
Тайвань/Китай |
Число и тип входов/выходов |
Общее количество входов/выходов |
Нет |
