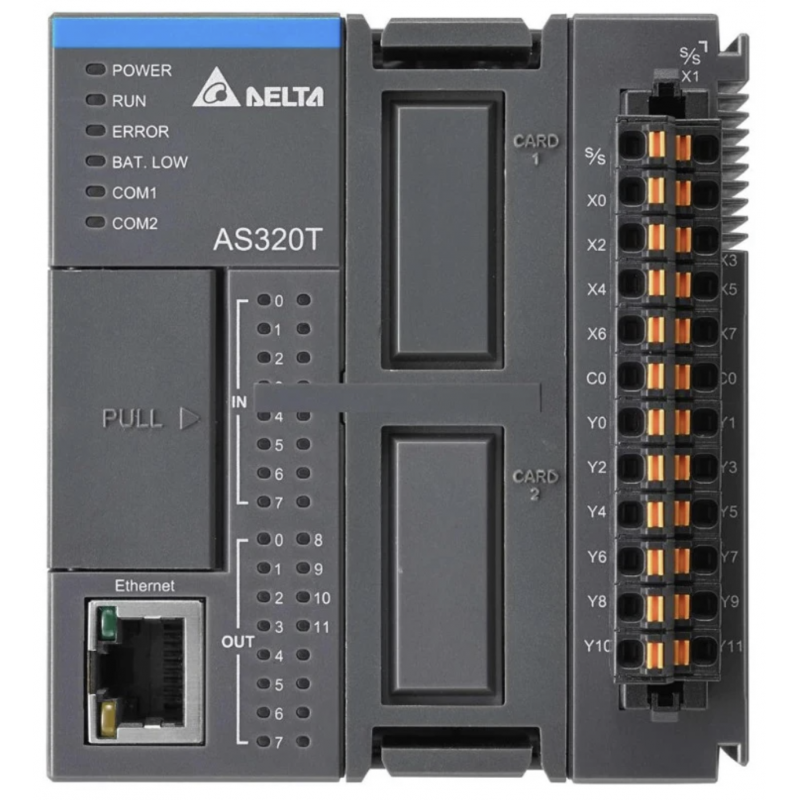

(AS320T-B) Процессорный модуль серии AS, 20 ВХ/ВЫХ, 8DI/12DO (Transistor NPN), Ethernet, 2xRS485, 2 слота под платы расширения, Delta Electronics

Описание (AS320T-B) Процессорный модуль серии AS, 20 ВХ/ВЫХ, 8DI/12DO (Transistor NPN), Ethernet, 2xRS485, 2 слота под платы расширения, Delta Electronics

Ключевая особенность:

• Тип блока: процессорный модуль
• Интерфейс: RS-485, Ethernet IP, Modbus ТСР, miniUSB
• Дискретные входы: 8
• Тип входного сигнала: 24 VDC
• Дискретные выходы: 12
• Тип выходного сигнала: NPN (общий +)

• Скоростные счетчики: 6
• Напряжение питания: 24 VDC
• Степень защиты: IP20
• Рабочая температура: -20 °С ...60 °С

Высокопроизводительный и недорогой контроллер модульного типа без шасси, с возможностью обработки до 1024 точек ввода/вывода, с высоким быстродействием для организации большого объема вычислений и логики, со встроенными импульсными входами/выходами для 6-ти осей и поддержкой сетевых протоколов Modbus,Ethernet/IP и CANopen.

Краткие характеристики ЦПУ AS300:

Высокая производительность

Процессор Delta SoC 32-бит

283 задачи (32 циклические, 251 по прерываниям различного типа)

1024 точки дискретного ввода/вывода

максимум 32 модуля

Высокоинтегрированное ПО “ISPSoft”

ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft, при работе с AS300, поддерживает 4 языка: лестничная диаграмма (LD), непрерывные функциональные схемы (CFC),последовательные функциональные схемы (SFC) и язык структурированного текста(ST).

- Объявление глобальных и локальных переменных; Деление проекта на модули(POU); Пользовательские функциональные блоки; Пользовательские типы данных(Структуры);

- Менеджер задач; ОН-ЛАЙН правка программы; Режим отладки DEBUG

- Data scope – захват данных с тактом скана программы

- Data logger – запись данных на SD карту (до 65535 записей)

- HWCONFIG: инструмент построения системы Графическая оболочка, таблица входов/выходов, конфигурирование модулей без инструкций FROM/TO, конфигурирование ЦПУ, удобный сетевой конфигуратор

- EIP Builder: программа-конфигуратор для работы с протоколом Ethernet/IP

- COMMGR: программа связи между контроллером и компьютером

- CANopen Builder: программа-конфигуратор для настройки сети CANopen

ЦПУ - всё на борту!

•



• - Встроенные функции позиционирования

  - Готовые инструкции позиционирования сервоприводов ASD-A2 по шине CAN

  - Готовые инструкции позиционирования физическими импульсами до 200 кГц

Встроенные аппаратные счетчики

Легкая замена модулей Упрощает обслуживание системы при выходе из строя одного модуля - его можно заменить не останавливая производство.

- Удобная инновационная защелка для крепления непосредственно на DIN-рейку(не требуется специальное шасси).

- Возможно винтовое крепление на панель (необходимо снять защелку).

- Оба способа установки имеют зазаемление.

- Встроенный Ethernet/IP и Modbus TCP

- До 32 CIP соединений

- Скорость 500 байт/соединение

- Время обновления: 1 скан ЦПУ

- Компактная конструкция и возможность плотного монтажа

- Высокая плотность установки

- Занимает минимум места в шкафу управления

Скорость опроса по внутренней шине не зависит от количества модулей!

Может применяться в любой отрасли, где требуются компактные быстродействующие и недорогие контроллеры для крупных технологических установок и машин с количеством точек ввода-вывода до 1024 и достаточным объёмом памяти под большую программу и данные.
