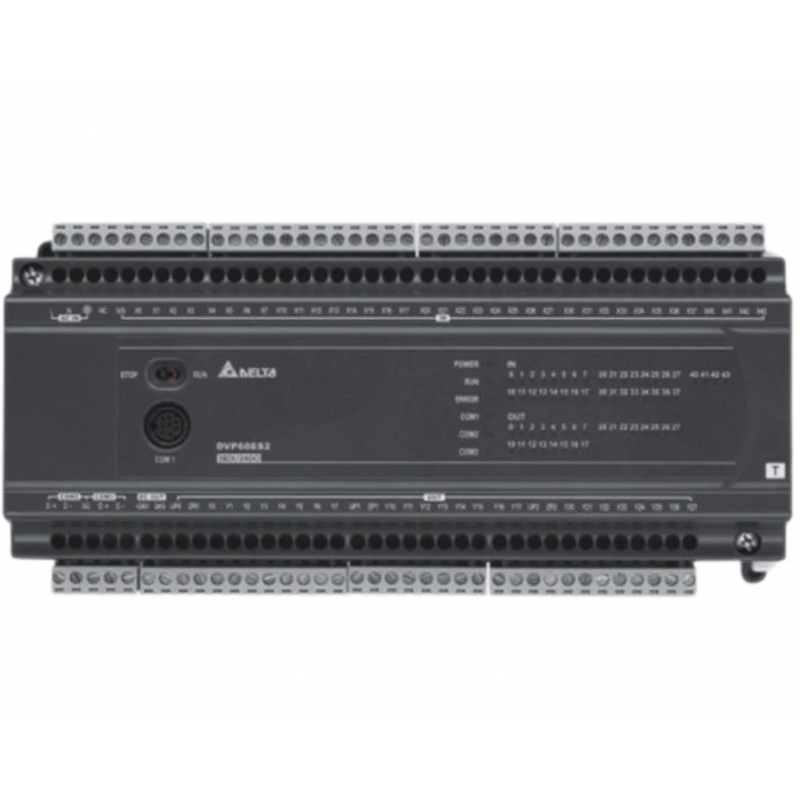

(DVP60ES200TE) Базовый модуль серии DVP-ES2, Uпит=100~240 В AC, 60 ВХ/ВЫХ ТРАНЗ, RS-232 и RS-485 Ethernet, Delta Electronics
Основные характеристики:
· ЦПУ: 16 / 20 / 24 / 32 / 40 / 60 каналов ввода/вывода
· DVP20EX2 имеет 4 аналоговых входа, 2 аналоговых выхода (12 бит) и температурные модули (со встроенными аппаратными ПИД-регуляторами) с разрешением 14-бит
Располагая функцией ПИД-регулирования с автонастройкой, данный контроллер является оптимальным решением для аналогового управления небольшими установками.
· Память программы: 16k шагов Регистровая память: 10k слов
· Высокая скорость исполнения инструкций:LD - 0,35 мкс, MOV – 3,4 мкс
· Много новых инструкций управления движением: управление в замкнутом контуре, метка соосности, экранирование,прямая регулировка скорости, S-кривая разгона/торможения.
· Эксклюзивные инструкции и функциональные блоки для некоторых новых областей промышленности - например, солнечной энергетики.
· Инструкции управления преобразователями частоты Delta VFD: СТАРТ, РЕВЕРС, СТОП, и др.
· Высокая скорость исполнения программы:программа в 1 тыс. шагов может быть выполнена в течение 1 мс.
· Напряжение питания: 220V AC
· Встроенные коммуникационные порты: 1 порт RS-232, 2 порта RS-485, - все независимые (master/slave)
· Макс. расширение: 256 входов + 16 выходов, или 256 выходов + 16 входов
· Высокоскоростные импульсные выходы. Возможность импульсного управления позволяет использовать данные контроллеры в задачах управления движением 2 канала (Y0, Y2) - до 100 кГц и 2 канала (Y1, Y3) - до10 кГц
· Высокоскоростные счетчики 8 каналов высокоскоростного счета (2 входа по 100 кГц, 6 входов по 10 кГц), поддержка счетных режимов: U/D, U/D Dir, A/B.
· 4-уровневая парольная защита программы.Пароль для подпрограммы, идентификация пользователя, ограничение пробной эксплуатации.
Исполнение контроллера DVP32ES2 для управления группой насосов.
Доступно для заказа специальное исполнение контроллера DVP32ES2 со встроенной программой управления двигателями насосов систем холодного и горячего водоснабжения, отопления, кондиционирования, а также вентиляторов и т.п.
Стоимость такого исполнения равна цене стандартного контроллера DVP32ES2.Контроллер DVP32ES2 для управления группой насосов может поставляться в комплекте с панелью оператора серии DOP-B07S515 или DOP-B07E515 и готовой программой визуализации системы. Более подробную информацию смотрите в разделе Шкафы управления.
Специализированные модели в серииES2/EX2:
DVP32ES2-C
Модель со встроенным интерфейсом CANopen (скорость передачи данных -1 Мб/сек)
· COM3 поддерживает шину CANopen (протоколDS301)
· Поддерживает универсальные типы коммуникаций: PDO, SDO, синхронизированный (SYNC), NMT и многие другие
· Скорость передачи данных 1 Мб/сек для передачи больших пакетов данных. Максимальный объем данных при PDO-обмене - 390 байт
· Возможность соединения до 16 ведомых устройств по интерфейсу CANopen
· Программное обеспечение CANopenBuilder используется для конфигурации сети ведомых устройств
DVP30EX2
Модель со встроенным аналоговыми и температурными каналами
· По 3 аналоговых входа и выхода (16 бит)
· Встроенная функция автоматической настройки ПИД-регулятора для полноценных решений с аналоговым управлением
· Предоставляет 3 аналоговых входа для ввода данных Pt/Ni датчиков температуры с точностью до 0.1 градуса
· Подходит для отраслевых промышленных применений, требующих контроля входных аналоговых и температурных данных,например, в котельных, системах отопления и вентиляции
Основные характеристики |
Серия |
DVP-ES2/EX2 |
Тип |
. |
Встроенный порт RS485/232 |
2 |
Количество слотов для картриджа |
3 |
Максимальная мощность рассеивания, кВт |
. |
Мощность двигателя, кВт |
. |
Наличие встроенного Ethernet |
Есть |
Напряжение питания, В |
100...240 В AC |
Размер дисплея, дюйма |
. |
Тип модуля |
. |
Температура окружающего воздуха для работы |
0…55 °C |
Степень защиты IP |
IP20 с защитной крышкой на месте |
Вес, кг |
0,614 |
Габаритные размеры. (ВхШхГ), мм |
110х217х78 мм |
Страна (Бренд/Производство) |
Тайвань/Китай |
Число и тип входов/выходов |
Общее количество входов/выходов |
60 |
Число дискретных (транзисторных) входов |
36 |
Число дискретных (транзисторных) выходов |
24 |
· ОВК (котельные, системы отопления и вентиляции)
· машины для литья под давлением
· системы управления складом
· упаковочное оборудование
· текстильное оборудование
· логистические системы
· солнечна энергетика
· станции управления насосами, в т.ч. специальное исполнение контроллера DVP32ES2 со встроенной программой управления двигателями насосов
