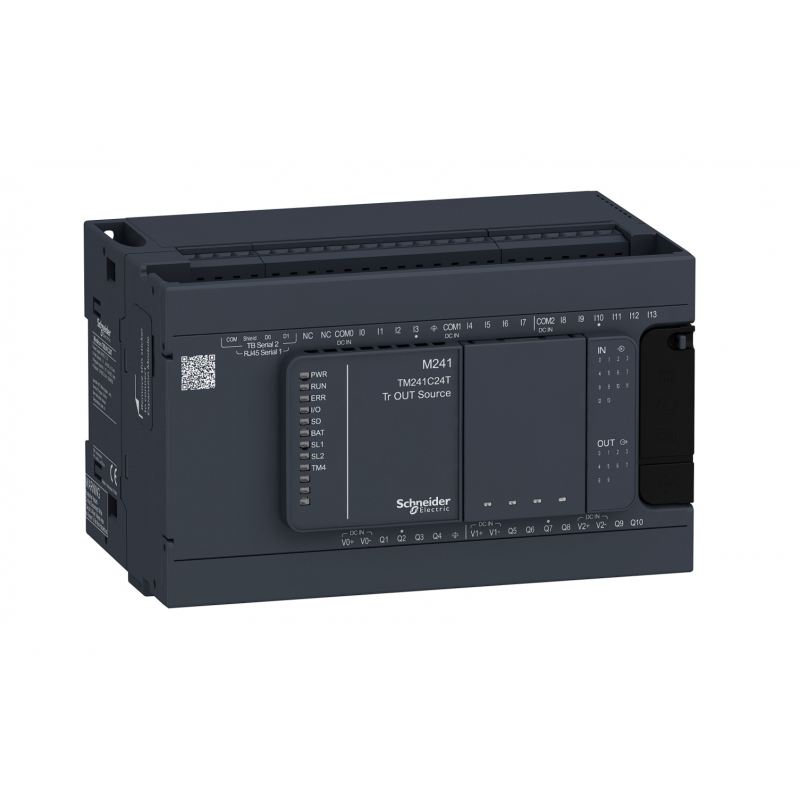

(TM241C24T) ПЛК M241 24 ВХ/ВИХ ТРАНЗ 2RS485, Schneider Electric

(TM241C24T) ПЛК M241 24 ВХ/ВИХ ТРАНЗ 2RS485, Schneider Electric

Логические контроллеры Modicon M241 предназначены для высокопроизводительных компактных машин со встроенными функциями контроля скорости и положения. Они оснащены встроенным портом Ethernet с функциями FTP и веб-сервера,что позволяет легко интегрировать их в архитектуры систем управления для удаленного мониторинга и техобслуживания машин благодаря использованию программных приложений для смартфонов, планшетных компьютеров и ПК.

*Большое количество встроенных модулей минимизирует стоимость машины:

-Функции, встроенные в контроллер: последовательный порт Modbus, порт USB для программирования, полевая шина CANopen для распределенных архитектур, расширенные функции контроля положения (высокоскоростные счетчики и импульсные выходы для управления серводвигателем).

-Функции, встроенные в модуль расширения Modicon TM3: модули функциональной безопасности, модуль управления пускателем двигателя и система удаленного расширения.

-Функции, встроенные в коммуникационные модули Modicon TM4.

*Благодаря высокой вычислительной мощности и большому объему памяти контроллерыM241 идеально подходят для систем, где требуется высокая производительность.

*Быстрое создание приложений при помощи интуитивно понятного и мощного ПОSoMachine. ПО также позволяет быстро выполнять автоматическую загрузку существующих приложений, которые хранятся в контроллерах Modicon M221, M238 иM258,что максимально увеличивает отдачу от вложенных средств.

Основные характеристики

Логические контроллеры M241 производятся 2 типоразмеров (Ш x В x Г):

* с 24 входами/выходами:150x90x95 мм

* с 40 входами/выходами:190x90x95 мм

* Входы и выходы, встроенные в контроллерыM241, подключаются через съемные клеммные блоки c винтовыми разъемами,которые поставляютсявместе с контроллерами

* Каждый контроллер M241 оснащается выключателем Run/Stop (Пуск/Стоп)

* Каждый контроллер M241 оснащается слотом для карты памяти SD В слот, которым оснащен каждый контроллер M241, можно вставить до 2 картриджей следующих типов:

-картриджи расширения аналогового ввода или вывода

-специальные картриджи: для подъемных устройств или упаковочных машин

 Каждый логический контроллер M241 имеет QR-код для прямого доступа к технической документации данного контроллера.

Встроенные средства связи

На логических контроллерах M241 имеется до 5 встроенных портов связи:

* порт Ethernet со встроенной функцией веб-сервера

* CANopen (ведущее устройство)

* 2 последовательных порта

* порт программирования.

Встроенные функции

* ПИД-регулирование

* 8 входов высокоскоростных счетчиков(HSC),частота 200 кГц

*4 выхода контроля положения для:

- интерфейс pulse/direction (P/D),импульсный выход CW/CCW с трапецеидальным и S-образным профилем,частота 100 кГц

- широтно-импульсная модуляция (ШИМ)

- генератор частоты (FG)

Вычислительная мощность

* Скорость исполнения: 22 мкс/инструкция типа boolean

*Программа: 128 K инструкций типа boolean

*Двухъядерный процессор

*ОЗУ: 64 Мб

*Флэш-память: 128 Мб

Программирование Логические контроллеры

 M241 программируются в ПО SoMachine.
