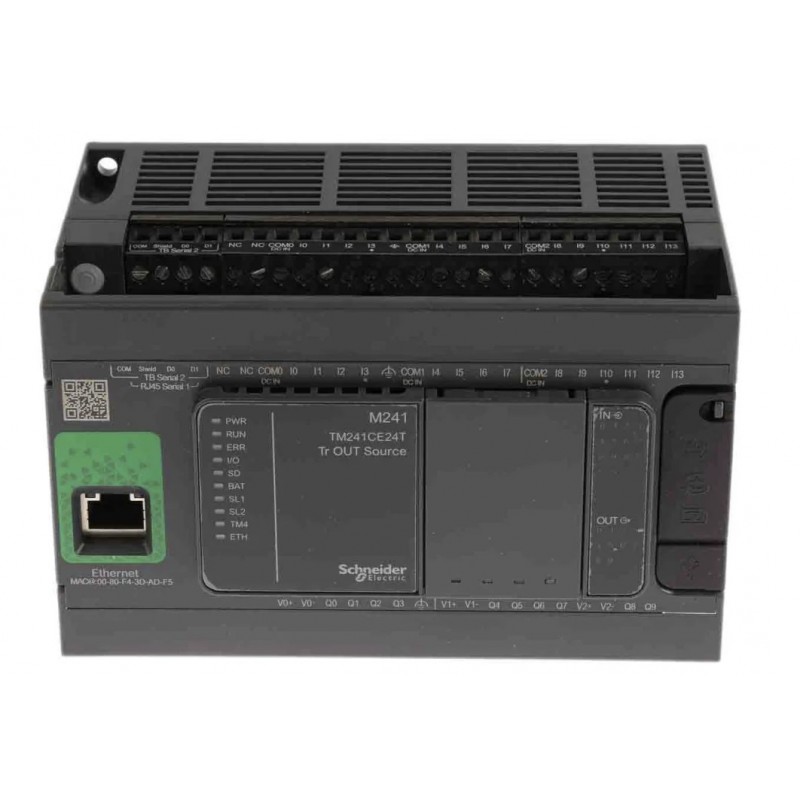

(TM241CE24T) ПЛК M241 24 ВХ/ВИХ ТРАНЗ 2RS485 1ETH, Schneider Electric
Логические контроллеры Modicon M241 предназначены для высокопроизводительных компактных машин со встроенными функциями контроля скорости и положения. Они оснащены встроенным портом Ethernet с функциями FTP и веб-сервера,что позволяет легко интегрировать их в архитектуры систем управления для удаленного мониторинга и техобслуживания машин благодаря использованию программных приложений для смартфонов, планшетных компьютеров и ПК.
*Большое количество встроенных модулей минимизирует стоимость машины:
-Функции, встроенные в контроллер: последовательный порт Modbus, порт USB для программирования, полевая шина CANopen для распределенных архитектур, расширенные функции контроля положения (высокоскоростные счетчики и импульсные выходы для управления серводвигателем).
-Функции, встроенные в модуль расширения Modicon TM3: модули функциональной безопасности, модуль управления пускателем двигателя и система удаленного расширения.
-Функции, встроенные в коммуникационные модули Modicon TM4.
*Благодаря высокой вычислительной мощности и большому объему памяти контроллерыM241 идеально подходят для систем, где требуется высокая производительность.
*Быстрое создание приложений при помощи интуитивно понятного и мощного ПОSoMachine. ПО также позволяет быстро выполнять автоматическую загрузку существующих приложений, которые хранятся в контроллерах Modicon M221, M238 иM258,что максимально увеличивает отдачу от вложенных средств.
Основные характеристики
Логические контроллеры M241 производятся 2 типоразмеров (Ш x В x Г):
* с 24 входами/выходами:150x90x95 мм
* с 40 входами/выходами:190x90x95 мм
* Входы и выходы, встроенные в контроллерыM241, подключаются через съемные клеммные блоки c винтовыми разъемами,которые поставляютсявместе с контроллерами
* Каждый контроллер M241 оснащается выключателем Run/Stop (Пуск/Стоп)
* Каждый контроллер M241 оснащается слотом для карты памяти SD В слот, которым оснащен каждый контроллер M241, можно вставить до 2 картриджей следующих типов:
-картриджи расширения аналогового ввода или вывода
-специальные картриджи: для подъемных устройств или упаковочных машин
Каждый логический контроллер M241 имеет QR-код для прямого доступа к технической документации данного контроллера.
Встроенные средства связи
На логических контроллерах M241 имеется до 5 встроенных портов связи:
* порт Ethernet со встроенной функцией веб-сервера
* CANopen (ведущее устройство)
* 2 последовательных порта
* порт программирования.
Встроенные функции
* ПИД-регулирование
* 8 входов высокоскоростных счетчиков(HSC),частота 200 кГц
*4 выхода контроля положения для:
- интерфейс pulse/direction (P/D),импульсный выход CW/CCW с трапецеидальным и S-образным профилем,частота 100 кГц
- широтно-импульсная модуляция (ШИМ)
- генератор частоты (FG)
Вычислительная мощность
* Скорость исполнения: 22 мкс/инструкция типа boolean
*Программа: 128 K инструкций типа boolean
*Двухъядерный процессор
*ОЗУ: 64 Мб
*Флэш-память: 128 Мб
Программирование Логические контроллеры
M241 программируются в ПО SoMachine.
Основные характеристики | |
Серия | Modicon M241 |
Тип | . |
USB порт | Есть |
Встроенный порт RS485 | 2 |
Количество слотов для картриджа | 1 |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | . |
Наличие встроенного Ethernet | Есть |
Напряжение питания, В | 24 В DC |
Оборудование для хранения данных | <= 16 GB SD-карта (опциональный) |
Размер дисплея, дюйма | . |
Скорость передачи | 1,2...1150,2 Кбит/с |
Тип модуля | . |
Температура окружающего воздуха для работы | -10…50 °C (вертикальная установка) / -10…55 °C (горизонтальная утановка) |
Степень защиты IP | IP20 с защитной крышкой на месте |
Вес, кг | 0,53 |
Габаритные размеры. (ВхШхГ), мм | 90х150х95 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Число и тип входов/выходов | |
Общее количество входов/выходов | 24 |
Число высокоскоростных дискретных (транзисторных) входов | 8 |
Число высокоскоростных дискретных (транзисторных) выходов | 4 |
Число дискретных (транзисторных) входов | 6 |
Число дискретных (транзисторных) выходов | 6 |
