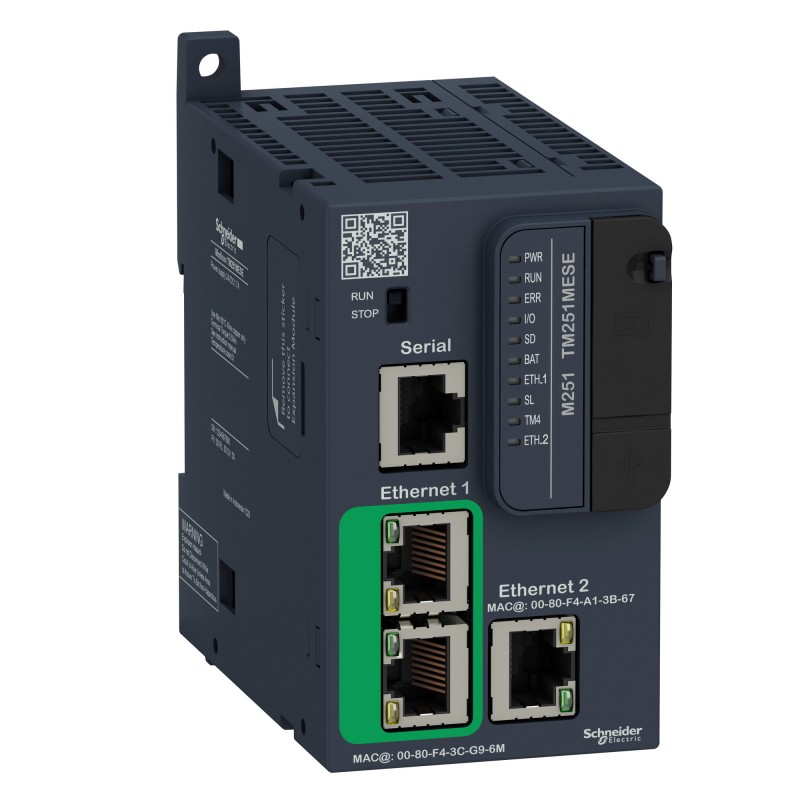

(TM251MESE) ПЛК M251 1RS485 2ETHERNET, Schneider Electric

(TM251MESE) ПЛК M251 1RS485 2ETHERNET, Schneider Electric

КонтроллерыModicon ТM251 – это инновационное, высокопроизводительное решение для модульных машин и распределенных архитектур. Благодаря своим малым габаритам эти контроллеры могут оптимизировать размер шкафов управления,которые монтируются на стене или на полу.
Поскольку контроллерыModicon M251 не оснащены встроенными входами/выходами, то такие промышленные устройства, как преобразователи частоты и устройства удаленного ввода-вывода,подключаются к шине CANopen или к сети Ethernet.
ПортыEthernet, встроенные в каждый контроллер M251, позволяют использовать функции FTP и веб-сервера,упрощая интеграцию архитектур управления и удаленного доступа к машинам с помощью приложения для смартфонов, планшетов и ПК.
*Большое количество встроенных модулей минимизирует стоимость машины:
- Функции, встроенные в контроллер:последовательный порт Modbus, порт USB для программирования, полевая шинаCANopen для распределенных архитектур, расширенные функции контроля положения(высокоскоростные счетчики и импульсные выходы для управления серводвигателем).
- Функции, встроенные в модуль расширенияModicon TM3: модули функциональной безопасности, модуль управления пускателем двигателя и система удаленного расширения.
- Функции, встроенные в коммуникационные модули Modicon TM4.
*Благодаря высокой вычислительной мощности и большому объему памяти контроллерыM241 идеально подходят для систем, где требуется высокая производительность.
*Быстрое создание приложений при помощи интуитивно понятного и мощного ПОSoMachine. ПО также позволяет быстро выполнять автоматическую загрузку существующих приложений, которые хранятся в контроллерах Modicon M221, M238 иM258,что максимально увеличивает отдачу от вложенных средств.
Основные характеристики

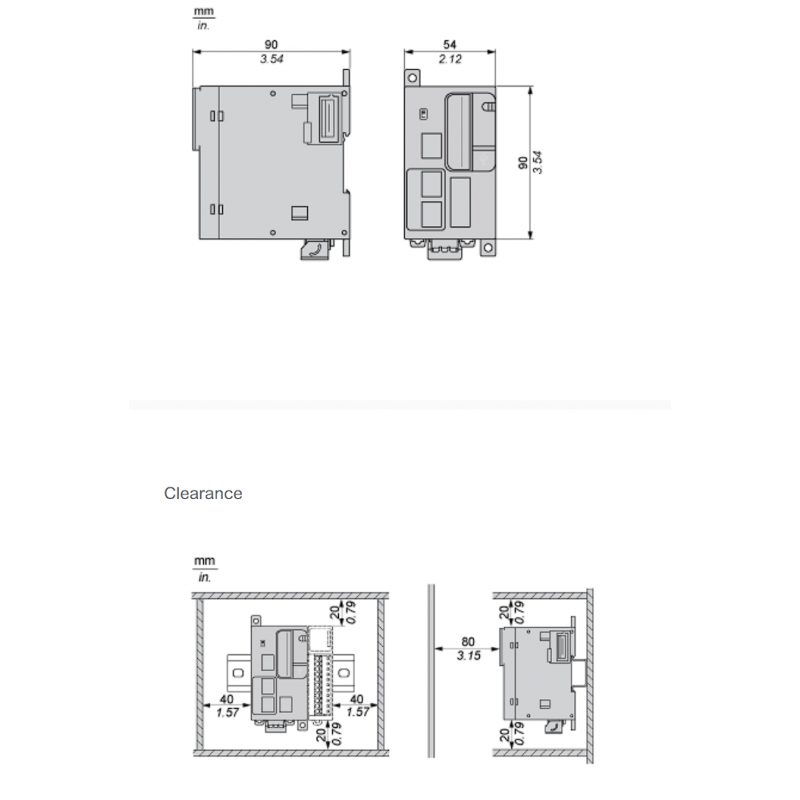

* Все логические контроллеры Modicon M251 имеют одинаковые габариты (Ш x В x Г): 54 x 90 x 95 мм * Контроллеры Modicon M251 не оснащены встроенными входами/выходами, но совместимы с модулями расширения ввода-выводаModicon TM3 Каждый контроллер M251 оснащен выключателем Run/Stop (Пуск/Стоп)
* Каждый контроллер M251 имеет слот дляSD-карты памяти (Secure Digital)
* Каждый контроллер M251 имеет QR-код для прямого доступа к технической документации
Встроенные средства связи
Логический контроллер M251 имеет 5 встроенных портов связи.
* Контроллер TM251MESE имеет следующие встроенные характеристики:
- сеть«Ethernet 1» (1) с 2 портами RJ 45,подключаемыми внутренним переключателем; эта сеть обеспечивает связь между машинами или осуществляет подключение к сети предприятия;
- сеть«Ethernet 2» (1) с портом RJ 45,модернизированная с целью подключения промышленных устройств (преобразователей частоты, распределенных входов/выходов и т. д.) с помощью функции сканирования ввода-вывода Ethernet. Этот порт можно подключить к сети предприятия.
* Контроллер TM251MESC имеет следующие встроенные характеристики:
- сеть«Ethernet» (1) с 2 портами RJ 45,подключаемыми внутренним переключателем; эта сеть обеспечивает связь между машинами или осуществляет подключение к сети предприятия;
- CANopen Master для подключения промышленных устройств (преобразователей частоты, распределенных входов/выходов и т. д.).
* Кроме того, все логические контроллеры M251 оснащены:
- последовательным портом;
- программируемым портом USB mini-B.
Вычислительная мощность
* Скорость исполнения: 22 мкс/инструкция типа boolean (логические)
* Программа: 128 K инструкций типа boolean(логические)
* Процессор: DualCore
* ОЗУ: 64 Мб
* Флеш-память: 128 Мб
Программирование
Логические контроллеры Modicon M251 программируются с помощью ПО SoMachine
