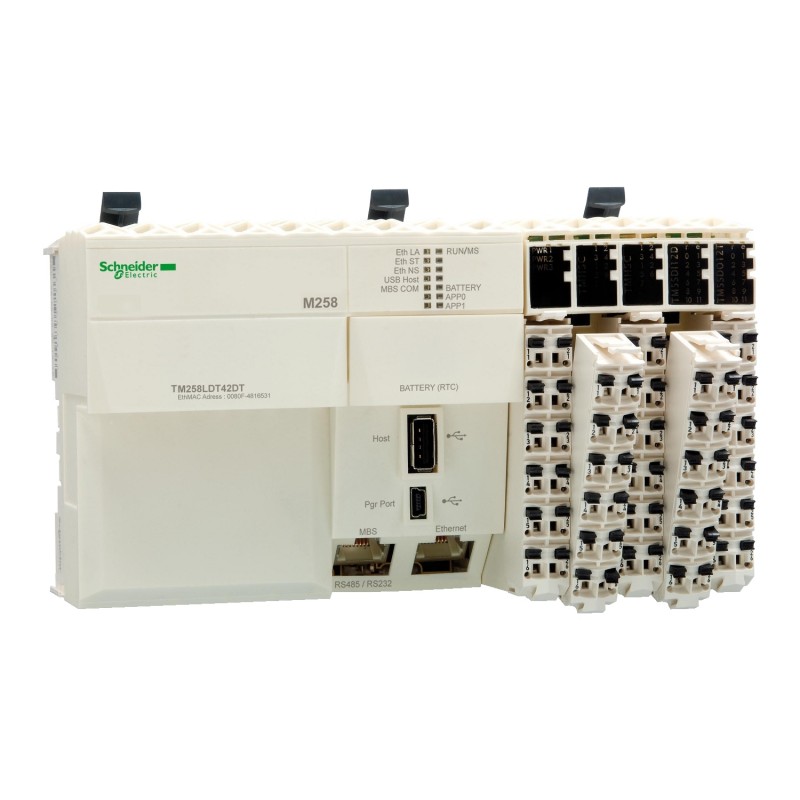

(TM258LD42DT) КОНТРОЛЕР М258 42ВХ/ВИХ, Schneider Electric
Логический контроллер Modicon M258 – высокоэффективный компактный расширяемым ПЛК, который является частью концепции гибкого управления промышленным оборудованием(Flexible Machine Control) компании Schneider Electric. Данный ПЛК разработан для производителей комплектного промышленного оборудования(OEM-производителей), используемого в таких областях, как упаковка,транспортировка и складское хранение, текстильная и деревообрабатывающая промышленность и т.д. Он с высокой эффективностью выполняет функции регулирования скорости,счета, управления координатными перемещениями и обмена данными.
Производительность
Логический контроллер Modicon оснащен двухъядерным процессором Dual-Core:
*Core 1 (первое ядро) задействуется исключительно для управления программными задачами и выделяет максимальный ресурс для выполнения приложений в реальном масштабе времени.
*Core 2 (второе ядро) задействуется исключительно для решения задач обмена данными, которые не влияют на производительность выполнения приложений.
Характеристики логического контроллера Modicon M258 устраняют любые сомнения относительно пределов его возможностей по управлению промышленным оборудованием. Он выполняет одну булеву инструкцию всего за 22 нс, то есть более 45 000 таких инструкций за миллисекунду. Контроллер отличается способностью управлять до 2400 входами/выходами, наличием оперативной памяти 64 Мб для хранения данных и программ, а также флеш-памятью 128 Мб для хранения приложений и резервного копирования.
При разработке логического контроллера Modicon M258 принимались во внимание аспекты стоимости, поэтому центральные процессоры контроллера стандартной комплектации оснащены:
*42 или 66 дискретными входами/выходами;
*встроенными последовательным портом и портом Ethernet;
*4 аналоговыми входами TM258****4L.
Основные характеристики |
Серия |
Modicon M258 |
Тип |
. |
USB порт |
Есть |
Встроенный порт RS485/232 |
1 |
Количество слотов для картриджа |
1 |
Максимальная мощность рассеивания, кВт |
. |
Мощность двигателя, кВт |
. |
Наличие встроенного CANopen |
Нет |
Наличие встроенного Ethernet |
Есть |
Напряжение питания, В |
24 В DC |
Размер дисплея, дюйма |
. |
Скорость передачи |
1,2...1150,2 Кбит/с |
Тип модуля |
. |
Температура окружающего воздуха для работы |
-0…55 °C без ухудшения номинальных значений (горизонтальная утановка) / 0…60 °C с понижающим коэффициентом (горизонтальная утановка) / 0…50 °C (вертикальная установка) |
Степень защиты IP |
IP20 с защитной крышкой на месте |
Вес, кг |
0,5 |
Габаритные размеры. (ВхШхГ), мм |
99х175х85 мм |
Страна (Бренд/Производство) |
Франция/Тайвань |
Число и тип входов/выходов |
Общее количество входов/выходов |
42 |
Число высокоскоростных дискретных (транзисторных) входов |
10 |
Число высокоскоростных дискретных (транзисторных) выходов |
4 |
Число дискретных (транзисторных) входов |
16 |
Число дискретных (транзисторных) выходов |
12 |
