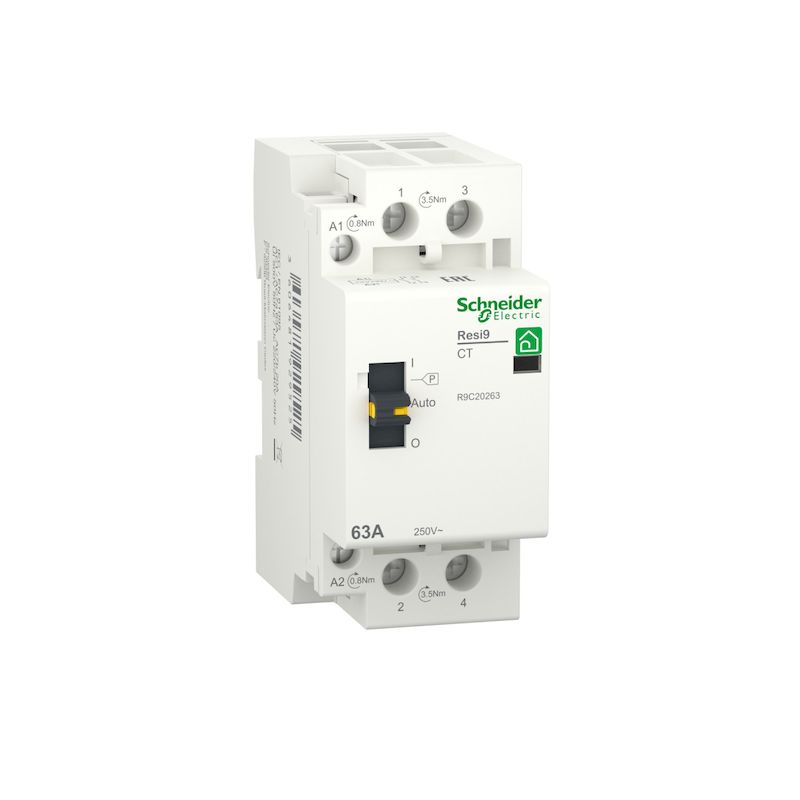

R9C20263 - Контактор модульный RESI9, 1P+N, In-63 A (AC-7A), Uc-230В AC, 2NO, ручное управление, Schneider Electric

Описание R9C20263 - Контактор модульный RESI9, 1P+N, In-63 A (AC-7A), Uc-230В AC, 2NO, ручное управление, Schneider Electric

=Модульные контакторы Schneider Electric Resi9 — эффективное управление нагрузками в электросетях

Модульные контакторы серии Schneider Electric Resi9 — это надежные коммутационные устройства, предназначенные для дистанционного управления однофазными и трехфазными электрическими нагрузками в жилых и коммерческих зданиях. Контакторы Resi9 идеально подходят для установки в распределительные щиты и шкафы автоматики на DIN-рейку, обеспечивая стабильную и безопасную работу электроустановок.

Серия Resi9 разработана как практичное решение для типовых схем автоматизации с оптимальным соотношением цены, надежности и функциональности.

Области применения контакторов Resi9

Контакторы Schneider Electric Resi9 используются совместно с автоматическими выключателями и устройствами защитного отключения (УЗО / дифавтоматами) для управления следующими потребителями:

• Системы освещения в жилых и общественных помещениях

• Насосы отопления, водоснабжения и циркуляции

• Вентиляционные и климатические системы

• Приоритетные и неприоритетные нагрузки с применением мастер-выключателя

Технические характеристики Schneider Electric Resi9

Электрические параметры

• Номинальное напряжение катушки: 230 В AC (±10 %)

• Номинальное напряжение силовых контактов: 250 В AC

• Частота сети: 50 Гц

• Номинальный ток (In): 20 А, 40 А, 63 А

• Коммутационный ресурс: до 200 000 циклов (до 100 операций в сутки)

• Потребляемая мощность катушки:

  • при включении — 15 ВА

  • в режиме удержания — 1,2 ВА

• Диапазон рабочих температур: от −5 °C до +60 °C

Монтаж и условия установки

• Тип крепления: стандартная DIN-рейка 35 мм

• Монтажное положение: любое

• Степень защиты:

  • IP20 — открытая установка

  • IP40 — при монтаже в распределительном шкафу

• Рекомендации по установке: при монтаже нескольких контакторов вплотную рекомендуется использовать разделительные элементы и учитывать коэффициент снижения тока 0,8.

Подключение проводников

Маркировка и выбор моделей Resi9

Модульные контакторы Schneider Electric Resi9 идентифицируются по артикульным номерам:

• R9C30116 — однополюсный контактор 1P, номинальный ток 16 А, 1 NO контакт

• Другие модификации подбираются по количеству полюсов (2P или 4P), номинальному току и типу нагрузки согласно таблицам выбора производителя.

Преимущества контакторов Schneider Electric Resi9

• компактное модульное исполнение для DIN-рейки

• надежная коммутация бытовых и коммерческих нагрузок

• низкое энергопотребление катушки

• длительный срок службы и высокая износостойкость

• совместимость с оборудованием Schneider Electric
