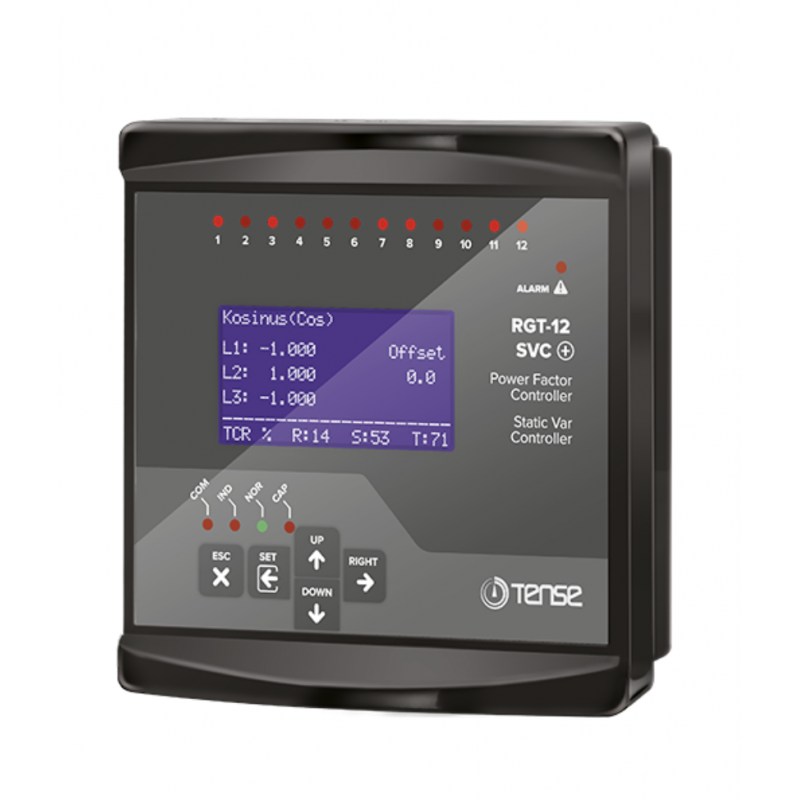

RGT-12 SVC: 3 фазный контроллер Реактивной Мощности с 12 Ступенями, Сенсорным Экраном, + SVC, RS-485 Modbus

Описание RGT-12 SVC: 3 фазный контроллер Реактивной Мощности с 12 Ступенями, Сенсорным Экраном, + SVC, RS-485 Modbus

Трёхфазный контроллер реактивной мощности RGT‑12 SVC – 12 ступеней + SVC, RS-485 Modbus RTU – Tense, Турция

RGT-12 SVC — интеллектуальный трёхфазный регулятор для автоматической компенсации реактивной мощности в системах с индуктивно-ёмкостной нагрузкой. Благодаря поддержке технологии SVC (Static VAR Compensation), устройство обеспечивает плавное управление как конденсаторами, так и шунтирующими реакторами, снижая отклонения коэффициента мощности и потери электроэнергии в сети.

Контроллер подходит для промышленных и коммерческих объектов: заводов, цехов, аграрных комплексов, офисных и торговых зданий, больниц, школ, гостиниц, банков, автозаправок и т.д.

Что такое SVC (TCR)?

SVC (Static VAR Compensation) — это система статической компенсации реактивной мощности с тиристорно управляемыми реакторами (TCR), которая позволяет быстро и точно компенсировать как ёмкостную, так и индуктивную составляющую реактивной энергии.

✅ Основные особенности контроллера RGT‑12 SVC:

• 12 релейных выходов + 1 тиристорный SVC (TCR) выход;

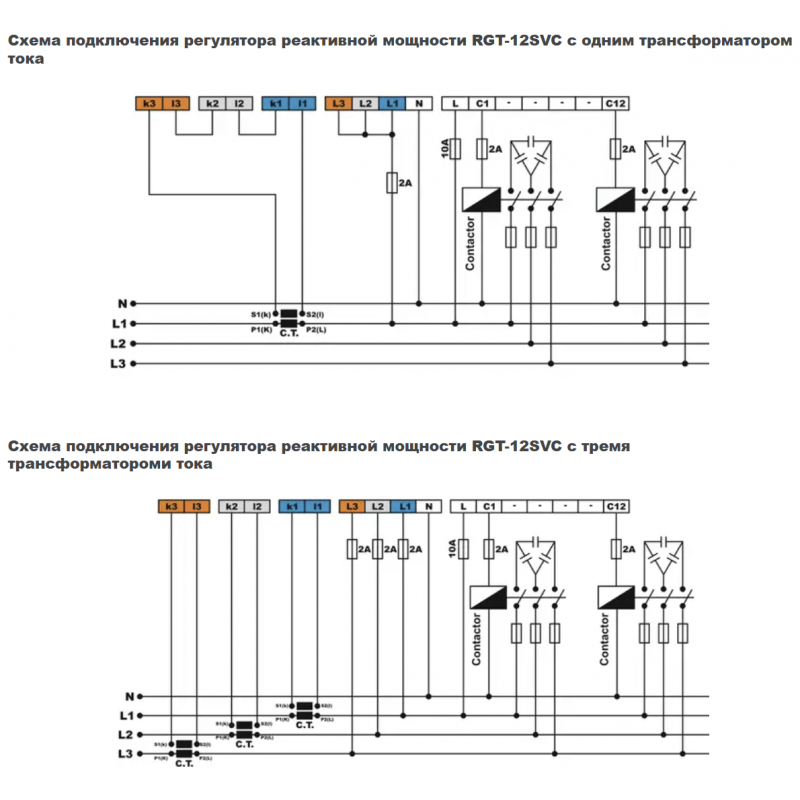

• Работа с одним или тремя трансформаторами тока;

• LCD-дисплей 2,9" + 17 LED-индикаторов — для настройки и визуального контроля;

• RS-485 порт с протоколом Modbus RTU — для удалённого мониторинга и интеграции в SCADA-систему;

• Отдельное программируемое аварийное реле — защита от перенапряжения, искажений по гармоникам, отклонений cos φ;

• Защита паролем — блокировка настроек от несанкционированного доступа;

• Индикация подключённых ступеней компенсации;

• Автоматический / ручной ввод ёмкости ступеней;

• Контроль равномерности времени работы ступеней;

• Гибкие временные параметры: задержка включения/разрядки, реакция на изменения сети;

• Компенсация индуктивной и ёмкостной реактивной мощности;

• Счётчики активной/реактивной энергии (индуктивной, ёмкостной, импорта/экспорта);

• Гармонический анализ до 31-й гармоники по току и напряжению;

• Измерение THD-I и THD-V — общего коэффициента гармонических искажений;

• Журнал событий на 20 записей по 9999 минут;

• Совместимость с одно-, двух- и трёхфазными конденсаторами, а также с шунтирующими реакторами;

• Поддержка режима компенсации при работе от резервного генератора;

• Макс. мощность на одну ступень — 100 кВАр, общая — до 1200 кВАр;

• Рабочее напряжение — 100–300 В;

• Точность: ток/напряжение — 0,5%, активная — 1%, реактивная — 2%;

• Подключение трансформаторов тока: 5/5 до 5000/5 А;

• Быстросъёмный разъём, надёжный монтаж;

• Степень защиты: IP41 (передняя панель), IP20 (задняя часть корпуса);

• Размер монтажного отверстия — 140×140 мм, фиксация в 4 точках (2 прижимных и 2 винтовых крепления).

Аналоги:

PFC 12 RS, КРМ-136, РРМ-12, PFCL12, MCE12ADV, PFC-12DB, PFC-12DB3, JKF8, Novar KMB SYSTEMS, DATAKOM DFC-0112.
