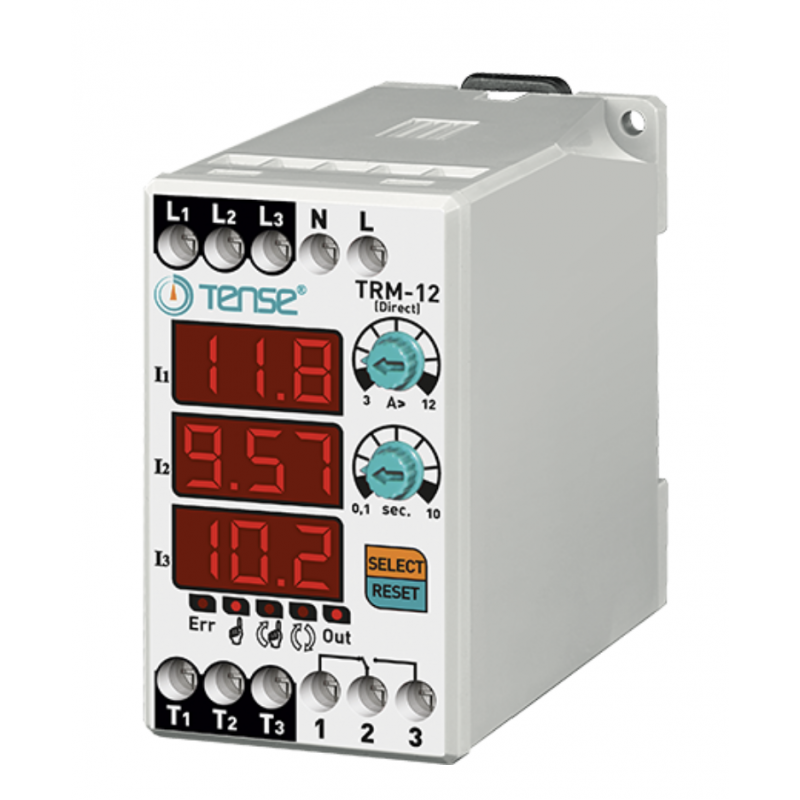

TRM-12 - Трехфазное реле контроля нагрузочного тока, 3–12 А, с таймером задержки, Tense

Описание TRM-12 - Трехфазное реле контроля нагрузочного тока, 3–12 А, с таймером задержки, Tense

Цифровые термические реле Tense TRM-XX — эффективная защита двигателей от перегрузки

Представляем цифровые термические реле серии Tense TRM-XX: TRM-03, TRM-12 и TRM-25 — устройства, специально разработанные для защиты электродвигателей от перегрузки и превышения тока, а также для точного контроля параметров нагрузки. Благодаря встроенным токовым трансформаторам, реле обеспечивают стабильную работу оборудования и предотвращают его выход из строя.

Основные характеристики и принцип действия

Реле непрерывно контролируют ток в нагрузке. После подачи питания на дисплее в течение 5 секунд отображаются заданные параметры — порог перегрузки и время задержки. В нормальном режиме реле втягивается, выходной контакт переключается на клемму «3», и загорается индикатор OUT.

Ключевые функции:

• Защита от перегрузки:
  При превышении установленного тока активируется таймер. По окончании заданного времени реле отключается, выход переключается на клемму «1», индикатор OUT гаснет, а ERR — загорается.

  Диапазоны тока:

  • TRM-03: 0,1–3 А

  • TRM-12: 3–12 А

  • TRM-25: 0,1–25 А

• Настройка параметров:

  • Порог тока (A>): регулируется ручкой, отображается на левом дисплее.

  • Время задержки (t): также настраивается поворотной ручкой.

    • Диапазон: 0,1–10 с (для TRM-03 и TRM-12) и 0,1–20 с (для TRM-25)

• Пусковой ток (демераж): в течение первых 5 секунд после включения или сброса реле не реагирует на превышения, обеспечивая корректный запуск двигателя.

• Контроль асимметрии фаз:
  Если разница между максимальным и минимальным током фаз превышает 50%, в течение 2 секунд устройство фиксирует ошибку. Соответствующие дисплеи мигают, индикатор ERR загорается. Контроль активен при токах:

  • от 0,1 А (TRM-03)

  • от 1 А (TRM-12)

  • от 2 А (TRM-25)

• Режимы сброса:

  • Ручной: сброс кнопкой Reset

  • Полуавтоматический: после трёх ошибок требуется ручной сброс

  • Автоматический: сброс после каждой ошибки
    Переключение режимов — удержанием кнопки SELECT в течение 10 секунд.

• Индикация состояния:
  Цифровой дисплей показывает параметры тока, а пять светодиодов информируют о текущем режиме, ошибках и статусе реле.

• Удобный монтаж: установка на стандартную DIN-рейку.

Технические характеристики:

• Напряжение питания: 150–260 В AC

• Частота: 50/60 Гц

• Потребляемая мощность: <6 VA

• Температура эксплуатации: от -20°C до +55°C

• Контакты: 5A / 250V AC (резистивная нагрузка)

• Сечение кабеля: до 2,5 мм²

• Вес: до 250 г

• Высота установки: до 2000 м

• Габариты: 80×84,5×44 мм (В×Г×Ш)

Цифровые реле серии Tense TRM-XX — это надёжное и функциональное решение для комплексной защиты электродвигателей от перегрузок, пусковых токов и перекосов фаз. Производится в Турции и соответствует стандарту CE.
