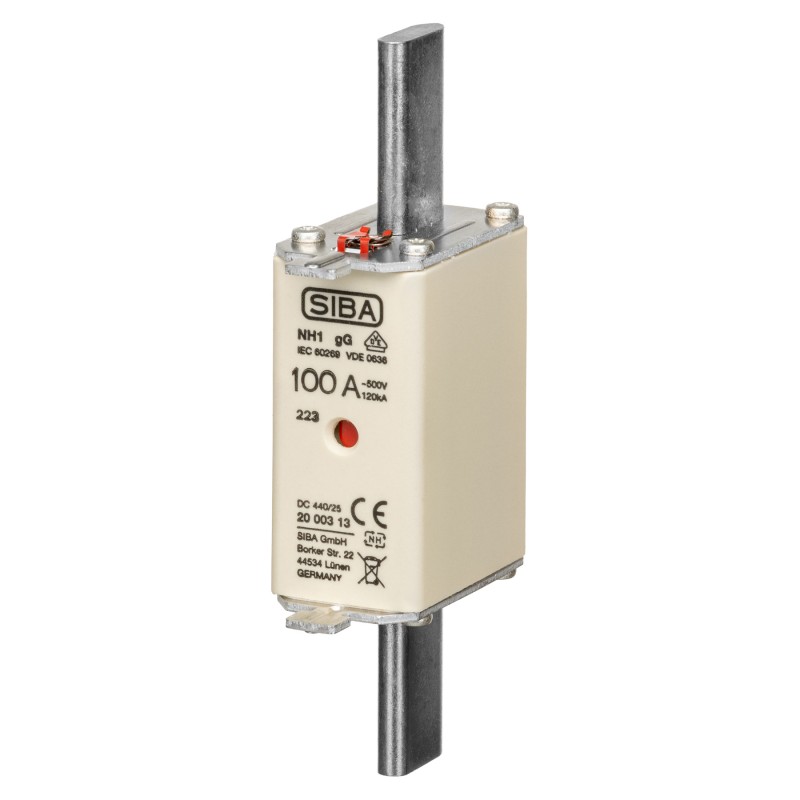

S20 003 13.100 - Предохранитель ножевой SIBA, 100 A, NH-1, gG, 500 В АС/440 В DC, Pronutec

Описание S20 003 13.100 - Предохранитель ножевой SIBA, 100 A, NH-1, gG, 500 В АС/440 В DC, Pronutec

Ножевые предохранители NH (gG) — промышленная защита электросетей

Ножевые плавкие предохранители серии NH — это промышленные низковольтные защитные устройства с высокой отключающей способностью, предназначенные для надежной защиты электрических сетей, кабельных линий и оборудования от перегрузок и токов короткого замыкания.

Предохранители выполнены в стандартном формате NH с неизолированными выступами для съёма и полностью совместимы с типовыми NH-держателями и разъединителями.

Основные характеристики ножевых предохранителей NH

• Типоразмеры: NH 1, NH 2, NH 3

• Класс применения: gG — полный диапазон защиты (кабели, линии, распределительные сети)

• Номинальное напряжение: 500 В AC

• Отключающая способность:

  • до 120 кА (AC)

  • до 25 кА (DC)

• Соответствие стандартам: IEC 60269-2, VDE 0636 Teil 2

• Количество в упаковке: 3 шт

Номинальные параметры по типоразмерам

Энергетические и защитные показатели

• Потери мощности — оптимизированы для снижения нагрева (например, около 12,8 Вт для номинала 160 А)

• Интеграл плавления (I²t) — обеспечивает точную селективность и корректную координацию с другими защитными аппаратами

• Полный I²t — приведён для напряжений 254 В и 440 В, что важно для применения с полупроводниковыми устройствами

Времятоковые и токоограничивающие характеристики

• Времятоковые кривые (t-I) демонстрируют стабильную и предсказуемую работу во всём диапазоне номиналов от 16 А до 630 А

• Ограничение тока короткого замыкания (cut-off current) существенно снижает пиковые значения тока, уменьшая тепловые и механические нагрузки на сеть

Конструкция и габариты

• Корпус: термостойкая керамика с высокой механической прочностью

• Контакты: ножевые, с покрытием для минимального переходного сопротивления

• Индикатор срабатывания: встроенный, расположен сверху или на фронтальной части

Основные размеры:

• Длина: 135 мм (NH 1), 150 мм (NH 2, NH 3)

• Ширина корпуса: от 46 мм (до 160 А) до 73,5 мм (630 А)

• Масса: от 0,26 кг до 1,00 кг

Преимущества ножевых предохранителей NH

• высокая отключающая способность для промышленных сетей;

• стабильная и точная характеристика срабатывания;

• сниженные потери мощности и нагрев;

• полная совместимость с NH-держателями и разъединителями;

• соответствие международным стандартам IEC и VDE;

• оптимальный выбор для ВРУ, НКУ, ГРЩ и промышленных электрощитов.
