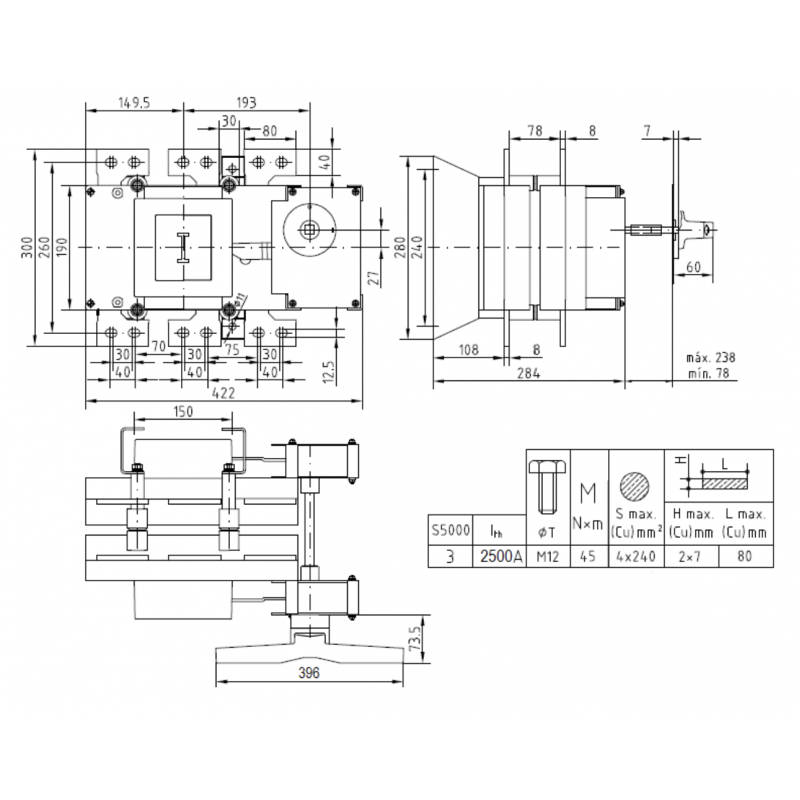

S5-25003RS0 - Выключатель нагрузки S5, 3P Ith-2500 A, Ue-400 В АС, Telergon

Описание S5-25003RS0 - Выключатель нагрузки S5, 3P Ith-2500 A, Ue-400 В АС, Telergon

Выключатели-разъединители нагрузки S5 AC

Серия S5 AC — это профессиональные выключатели-разъединители нагрузки, предназначенные для панельного монтажа в низковольтных распределительных щитах. Оборудование разработано для надежного коммутационного управления электрическими цепями в промышленных, коммерческих и энергетических системах.

Серия S5 AC сочетает широкий диапазон номинальных токов, различные полюсные конфигурации и большой выбор аксессуаров, что делает её универсальным решением для стандартных и проектных электроустановок.

 Назначение и область применения

Выключатели-разъединители S5 AC используются для:

• безопасного включения и отключения электрических нагрузок;

• ручного разъединения электрических цепей;

• применения в главных и секционных распределительных щитах;

• эксплуатации на промышленных объектах, в инфраструктуре и энергетике.

 Основные технические характеристики

Общие параметры

• Тип устройства: выключатель-разъединитель нагрузки

• Диапазон номинальных токов: от 40 А до 6300 А

• Полюсные конфигурации:

  • 2P (двухполюсные)

  • 3P (трёхполюсные)

  • 3P+N (с нейтралью)

  • 4P — доступны по запросу

• Соответствие стандартам: IEC 60947-3

Напряжительные характеристики

• Номинальное напряжение изоляции (Ui):

  • 800 В — для размера 00

  • 1000 В — для остальных типоразмеров

• Номинальное импульсное выдерживаемое напряжение (Uimp):

  • 8 кВ или 12 кВ

Механическая износостойкость

• Размер 00 (40–80 А): до 10 000 механических циклов

• Размеры 0 и 1: до 8 000 циклов

• Размер 2 (500–800 А): 3 000–5 000 циклов

• Размеры 3–5: до 3 000 циклов

 Доступные типоразмеры и токи (Ith при 40 °C)

 Аксессуары и опции S5 AC

Серия S5 AC поддерживает широкий выбор дополнительных аксессуаров для удобного монтажа и безопасной эксплуатации.

Ручки управления

• прямая ручка (DS-S101, DS-S201, DS-L141 и др.);

• внешняя ручка с валом — IP65 (DS-SA01, DS-LA41);

• внешняя ручка без вала — IP65 (DS-SA03, DS-SAD3);

• аварийная внешняя ручка с валом — IP65 (DS-SR01, DS-LR41).

Вспомогательные контакты

• 1NO + 1NC (D5LAU01);

• 2NO + 2NC (D5LAU02);

• номинал контактов: 16 А (резистивная нагрузка), 4 А (индуктивная нагрузка) при 250 В AC.

Блокировка и защита

• блокировка ручки ключом (одинарная или двойная);

• возможность блокировки в положении OFF (положение ON — по запросу);

• защита клемм и клеммные крышки;

• удлинители валов;

• опция монтажа на DIN-рейку (для моделей 125–160 А).

✅ Преимущества серии S5 AC

• широкий диапазон токов до 6300 А;

• модульная конструкция и гибкие конфигурации;

• соответствие международным стандартам IEC;

• большой выбор аксессуаров;

• оптимальное решение для промышленных распределительных щитов.
