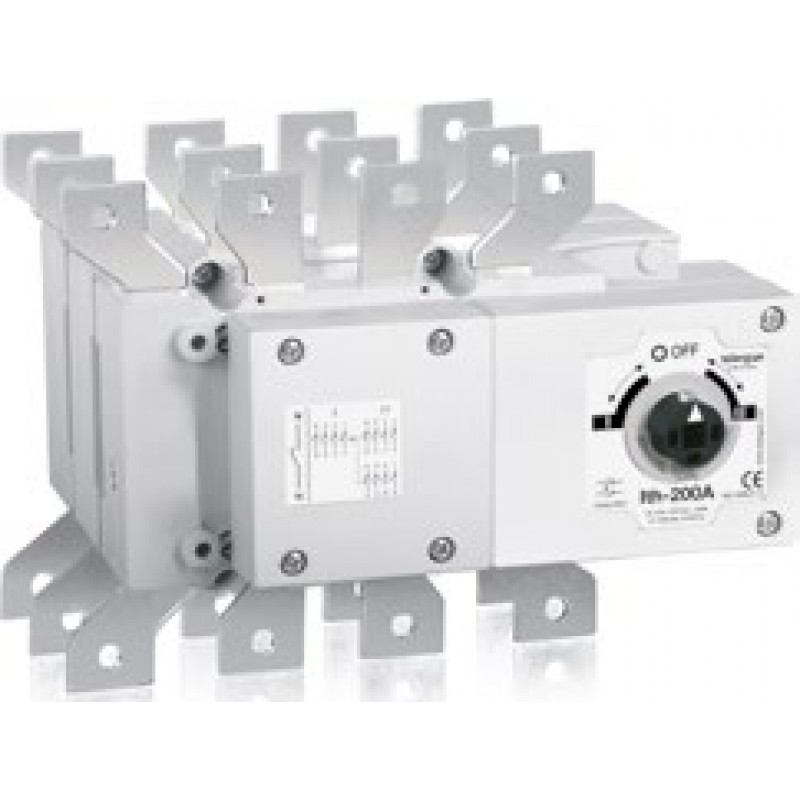

S5B02503ND0 - Переключатель нагрузки By-pass, 4P Ith-250 A, Telergon

Описание S5B02503ND0 - Переключатель нагрузки By-pass, 4P Ith-250 A, Telergon

 Переключатели ввода резерва с байпасом S5B серии I-0-II

Переключатели серии S5B — это профессиональные переключатели ввода резерва с функцией байпаса (Bypass Changeover Switches), предназначенные для ручного переключения между двумя источниками питания (I и II) с промежуточным нулевым положением 0.
Оборудование рассчитано на базовый монтаж, широко применяется в распределительных щитах, системах резервного электроснабжения и полностью соответствует стандарту IEC 60947-3.

Функция байпаса позволяет безопасно обслуживать или заменять оборудование без отключения нагрузки, что особенно важно для промышленных и критически важных объектов.

 Основные характеристики по типоразмерам (Size)

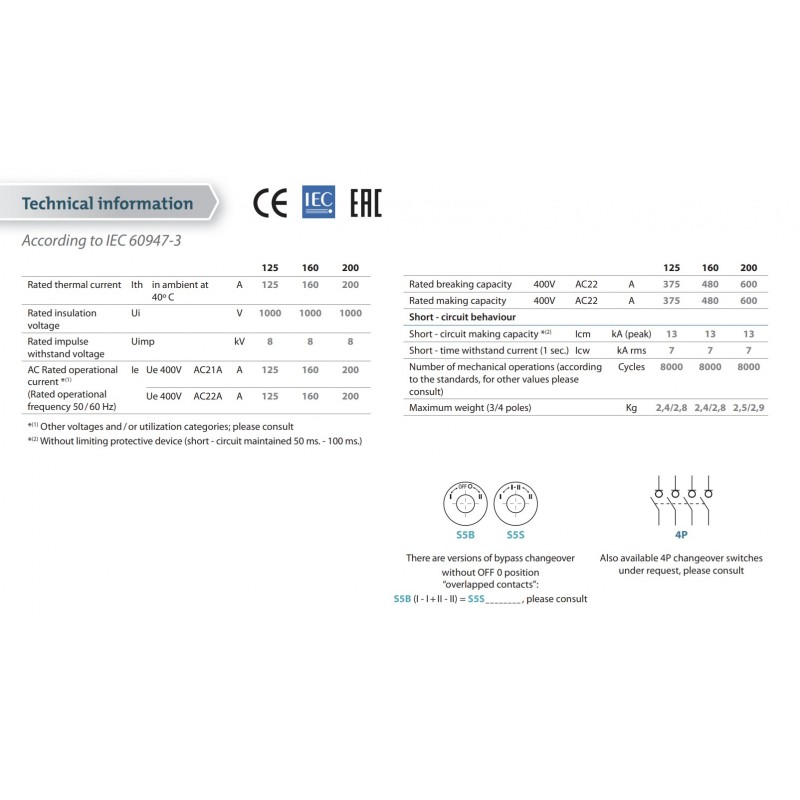

 Ключевые технические параметры

• Номинальное напряжение изоляции (Ui): 1000 В

• Импульсное выдерживаемое напряжение (Uimp):

  • 12 кВ — для Size 2, 3 и 4

• Категория применения: AC-21A и AC-22A (400 В, 50/60 Гц)

Поведение при коротком замыкании

• Максимальная коммутационная способность (Icm):

  • 13 кА (пиковое) — Size 0

  • до 50 кА (пиковое) — Size 3 (800–1000 A)

• Кратковременно допустимый ток (Icw, 1 с):

  • 7 кА — Size 0

  • до 25 кА — Size 3 (800–1000 A)

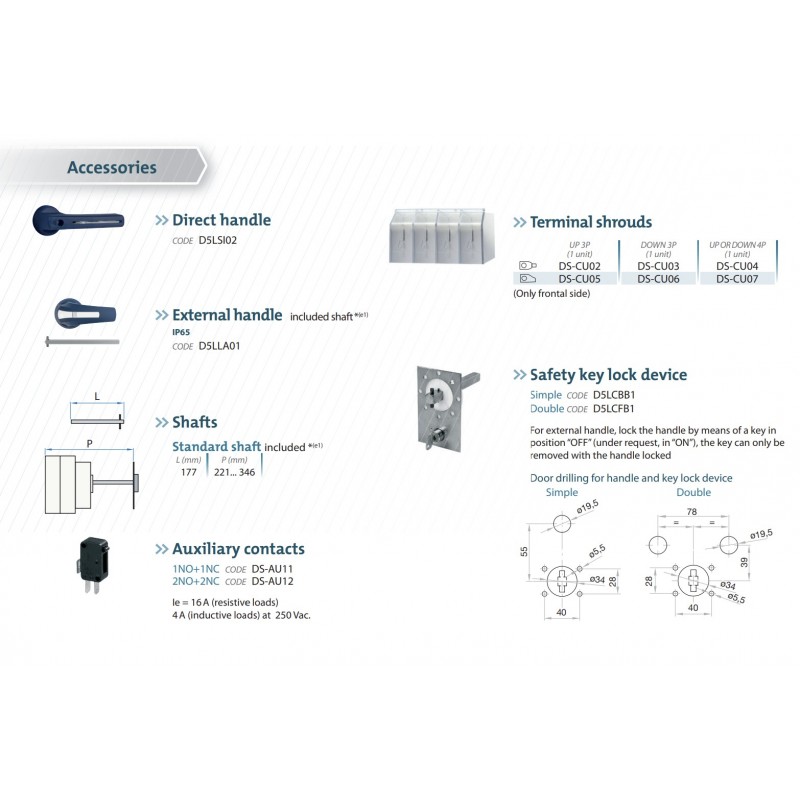

 Аксессуары и дополнительные опции

Все переключатели серии S5B используют единый набор аксессуаров:

Рукоятки и валы

• Прямая рукоятка управления — например, D5LS102 (для Size 0)

• Внешняя рукоятка с валом, степень защиты IP65

• Стандартный вал — входит в комплект

Вспомогательные контакты

• 1NO + 1NC — код DS-AU11

• 2NO + 2NC — код DS-AU12

• Номинальный ток:

  • 16 А — активная нагрузка

  • 4 А — индуктивная нагрузка

  • при 250 В AC

Защитные устройства

• Защитные кожухи клемм — защита входных или выходных клемм (фронтальная сторона)

• Блокировка рукоятки на ключ:

  • одиночное или двойное исполнение

  • фиксация в положении OFF (по запросу возможно и в ON)

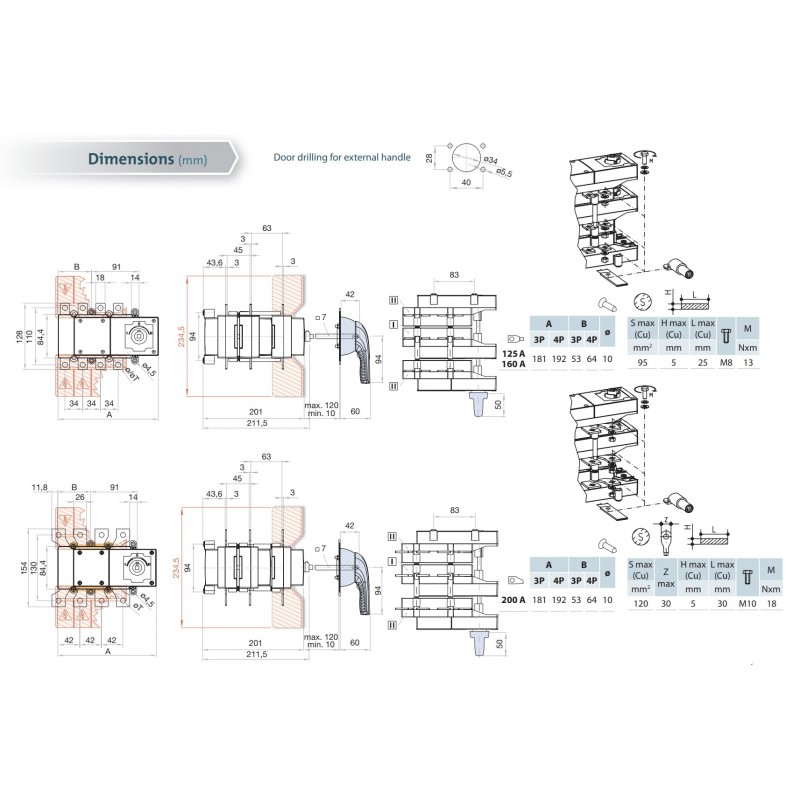

 Схемы и габариты

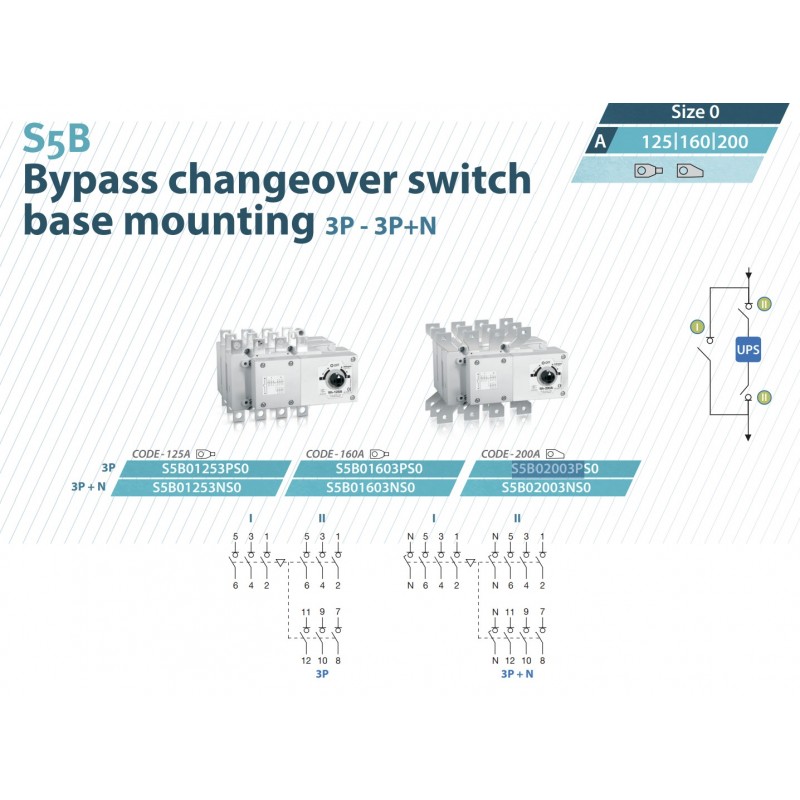

Для всех исполнений доступны:

• принципиальные электрические схемы подключения I-0-II для 3P и 3P+N;

• подробные габаритные размеры для каждого типоразмера (Size), что упрощает проектирование и монтаж.

✅ Преимущества переключателей S5B

• встроенная функция байпаса;

• широкий диапазон токов до 2000 А;

• высокая стойкость к короткому замыканию;

• соответствие IEC 60947-3;

• совместимость с унифицированными аксессуарами;

• надежное решение для систем АВР и резервного питания.
