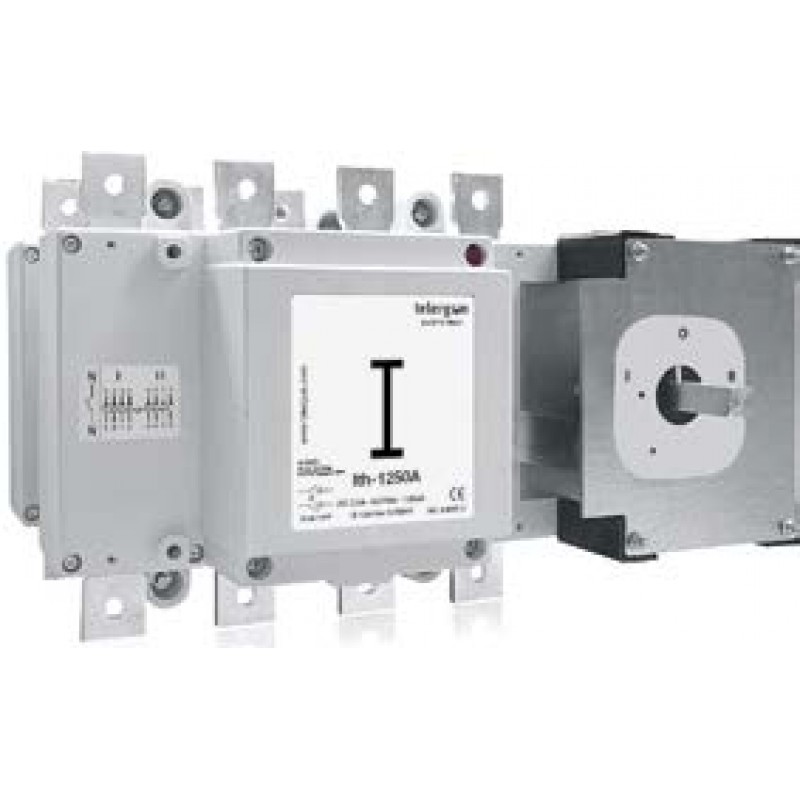

S5F10003NC0 - Переключатель нагрузки S5F/3, 4P Ith-1000 A, Telergon

Описание S5F10003NC0 - Переключатель нагрузки S5F/3, 4P Ith-1000 A, Telergon

 Переключатели ввода резерва S5F и S5L (I-0-II)

Переключатели серий S5F и S5L — это надежные аппараты для коммутации нагрузки, предназначенные для ручного переключения между основным и резервным источниками питания. Оборудование относится к классу Changeover Switches I-0-II и применяется в распределительных щитах, промышленных установках и системах резервного электроснабжения.

 Переключатели серии S5F I-0-II

Переключатели S5F — это переключатели ввода резерва для базового монтажа (base mounting), полностью соответствующие требованиям международного стандарта IEC 60947-3. Серия доступна в двух- и трехпозиционном исполнении, включая версии без положения OFF (по запросу), что позволяет гибко адаптировать оборудование под конкретные задачи.

 Основные характеристики по типоразмерам

 Технические параметры (общие)

• Номинальное напряжение изоляции (Ui): 1000 В

• Импульсное выдерживаемое напряжение (Uimp):

  • 8 кВ — Size 0

  • до 12 кВ — для остальных типоразмеров

• Категории применения: AC-21A, AC-22A, AC-23A (400 В)

• Коммутационная способность при КЗ (Icm, peak):

  • от 13 кА — Size 0

  • до 100 кА — Size 5

 Аксессуары для серии S5F

Серия S5F поддерживает полный набор унифицированных аксессуаров:

• Рукоятки управления:

  • прямые (Direct handle);

  • внешние (External handle) со степенью защиты IP65.

• Вспомогательные контакты:

  • 1NO + 1NC — DS-AU11;

  • 2NO + 2NC — DS-AU12.

• Блокировка рукоятки на ключ:

  • фиксация в положении OFF (по запросу — в ON).

• Защитные кожухи клемм (Terminal shrouds).

• Фазные перегородки (Phase barriers) для соблюдения воздушных зазоров.

• Валы и удлинители валов различных типов.

 Переключатели серии S5L

Полная техническая документация по серии S5L в доступных материалах отсутствует.

Доступная информация:

• В каталогах упоминается модель S5L/0 3×160 A.

• Обозначение S5L/0 указывает на типоразмер Size 0, а номинальный ток 160 A позволяет отнести серию S5L к компактным переключателям нагрузки / ввода резерва.

Предполагаемое назначение:

Переключатели S5L, вероятно, предназначены для базовых применений и могут иметь конструктивно и функционально схожие характеристики с младшими моделями серии S5F.

Для получения точных технических данных рекомендуется обращаться к официальной документации производителя.

✅ Преимущества серий S5F и S5L

• надежное переключение источников питания I-0-II;

• широкий диапазон номинальных токов — до 3150 А;

• высокая коммутационная способность;

• соответствие стандарту IEC 60947-3;

• богатый выбор аксессуаров;

• оптимальное решение для систем АВР и резервного электроснабжения.
