S5M01606PS0 - Выключатель нагрузки S5, 6P Ith-160 A, Ue-400 В АС, Telergon

Описание S5M01606PS0 - Выключатель нагрузки S5, 6P Ith-160 A, Ue-400 В АС, Telergon

Многополюсный переключатель переменного тока S5000M 160A

Многополюсный переключатель переменного тока серии S5000M (160 А) — это надежное коммутационное устройство для управления и переключения электрических цепей AC в промышленных и коммерческих электроустановках. Аппарат соответствует международному стандарту IEC 60947-3, что гарантирует высокий уровень безопасности, электрической прочности и длительный срок службы.

Назначение и область применения

Переключатели нагрузки VECTORVS S5000M применяются в:

• распределительных щитах и шкафах управления;

• системах резервного питания;

• промышленном оборудовании;

• энергетических и инфраструктурных объектах.

Основные технические характеристики (160 А, размер 0)

• Тип устройства: многополюсный переключатель переменного тока (AC)

• Полюсность: 6P и 8P

• Номинальный тепловой ток (Ith): 160 А (при температуре от –30 до +50 °C)

• Номинальное напряжение изоляции (Ui): 1000 В

• Импульсное выдерживаемое напряжение (Uimp): 8 кВ

Номинальный рабочий ток Ie (AC)

• 400 В:
  – категория AC-21A — 160 А
  – категория AC-22A — 160 А

• 500 В:
  – категория AC-21A — 160 А
  – категория AC-22A — 160 А

Параметры короткого замыкания

• Коммутационная способность при КЗ (Icm, пик): до 13 кА

• Кратковременно выдерживаемый ток (Icw, 1 с): 7 кА

• Условный ток короткого замыкания: до 100 кА

• Максимальный отключаемый ток (пик): до 20 кА

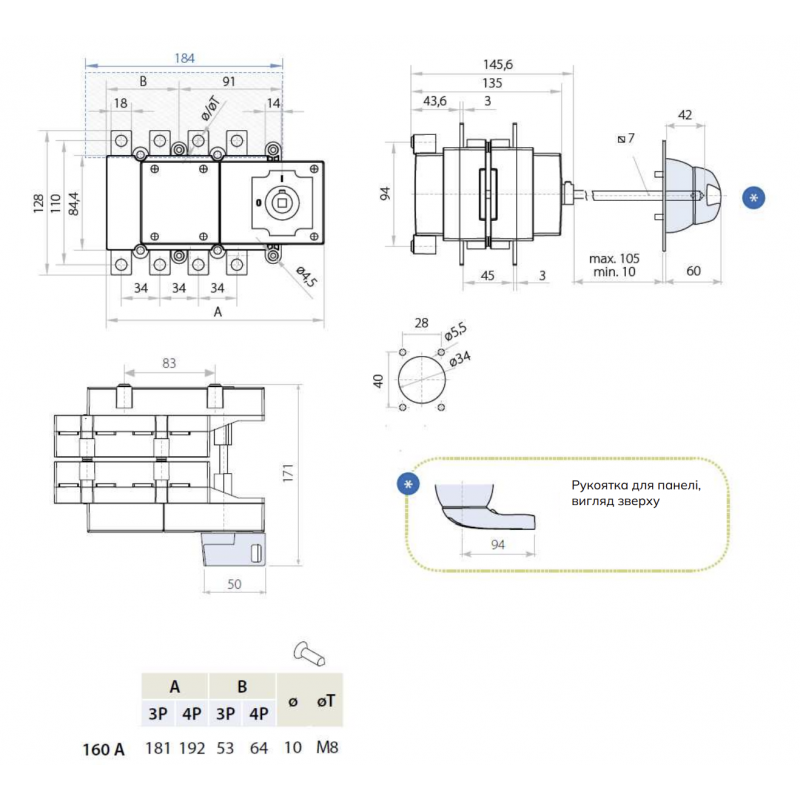

Подключение и монтаж

• Размер шины: 5 × 25 мм

• Подключаемый жесткий кабель: до 95 мм²

• Максимальная медная шина: 25 мм

• Момент затяжки клемм: 4–13 Н·м

Механическая надежность

• Механический ресурс (без нагрузки): не менее 30 000 операций, что обеспечивает долгую и стабильную эксплуатацию даже при интенсивном использовании.

Доступные исполнения (160 А)

• 6-полюсный переключатель: S5M01606PS0

• 8-полюсный переключатель: S5M01608PS0

Аксессуары и дополнительные опции

Для расширения функциональности доступны:

• рукоятка прямого управления DS-SI01;

• выносная панельная рукоятка DS-SA01;

• защитные кожухи клемм DS-CU01;

• вспомогательный контакт DSAU11.

Преимущества S5000M

• соответствие IEC 60947-3;

• высокая коммутационная и механическая износостойкость;

• поддержка многополюсных конфигураций (6P, 8P);

• удобное подключение шин и кабелей;

• широкий выбор аксессуаров.

Переключатель нагрузки S5000M 160A — оптимальное решение для надежного управления и безопасной коммутации цепей переменного тока в современных электрических системах.
