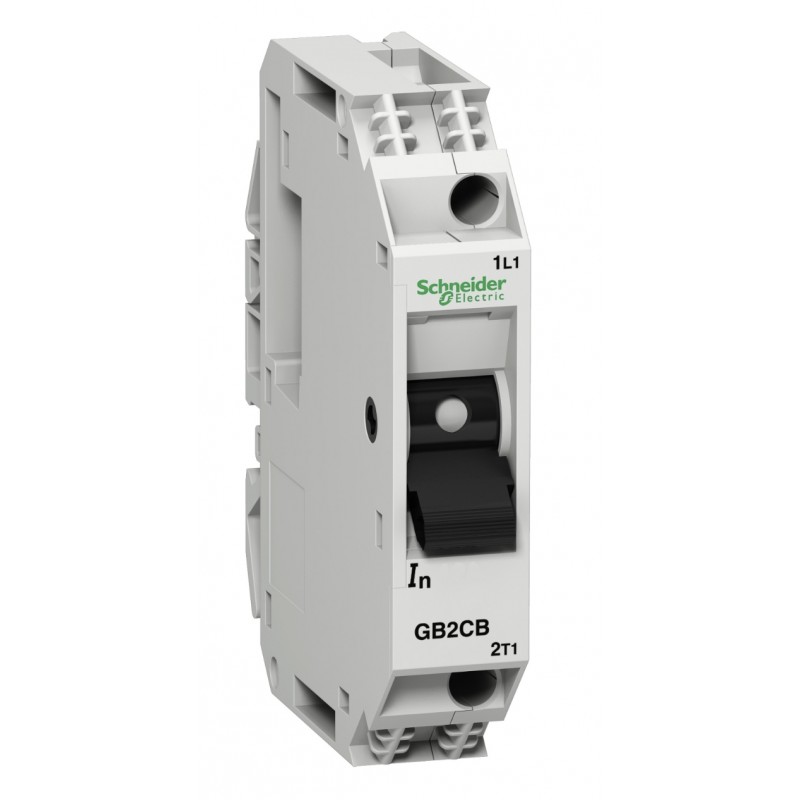

GB2CB14 – Автоматический выключатель с комбинированным расцепителем TeSys, 1P Ith-8 A, Schneider Electric

Описание GB2CB14 – Автоматический выключатель с комбинированным расцепителем TeSys, 1P Ith-8 A, Schneider Electric

 Автоматические выключатели серии TeSys GB2 — защита цепей управления Schneider Electric

Автоматические выключатели Schneider Electric TeSys GB2 — это компактные и надёжные устройства, предназначенные для защиты цепей управления, вспомогательных линий и маломощных электродвигателей. Благодаря комбинированному принципу действия (тепловой + электромагнитный расцепитель) серия GB2 обеспечивает стабильную защиту от перегрузок и коротких замыканий.

Такие выключатели широко применяются в системах автоматизации, промышленном оборудовании, щитовом оборудовании и управляющих цепях.

 Преимущества и особенности серии TeSys GB2

• Комбинированная защита: тепловая — от длительных перегрузок, электромагнитная — от короткого замыкания.

• Широкий диапазон номиналов: от 0,5 А до 20 А.

• Различные варианты исполнения: 1P, 1P+N, 2P.

• Компактные размеры — подходят для модульного монтажа.

• Совместимость с оборудованием Schneider Electric в системах управления и автоматизации.

• Высокая надёжность в промышленных условиях.

 Технические характеристики TeSys GB2

 Варианты исполнения серии TeSys GB2

 1. Повышенная уставка срабатывания: 12–16 × In

Подходит для цепей с пусковыми токами, где важна устойчивость к кратковременным токовым всплескам.

Серии:

• GB2CB… — 1 полюс

• GB2CD… — 1P+N

• GB2DB… — 2 полюса

Номиналы: 0,5–20 А
Примеры моделей: GB2CB05, GB2CD10, GB2DB22

 2. Пониженная уставка срабатывания: 5–7 × In

Оптимальны для более чувствительной защиты от коротких замыканий.

Серия:

• GB2CS… — 1 полюс

Номиналы: 0,5–1 А и другие
Примеры моделей: GB2CS05, GB2CS06

 Где используются выключатели TeSys GB2?

• Цепи управления контакторами и реле

• Вспомогательные цепи систем автоматизации

• Защита маломощных электродвигателей

• Лабораторное и промышленное оборудование

• Системы с большим количеством распределённых контроллеров
