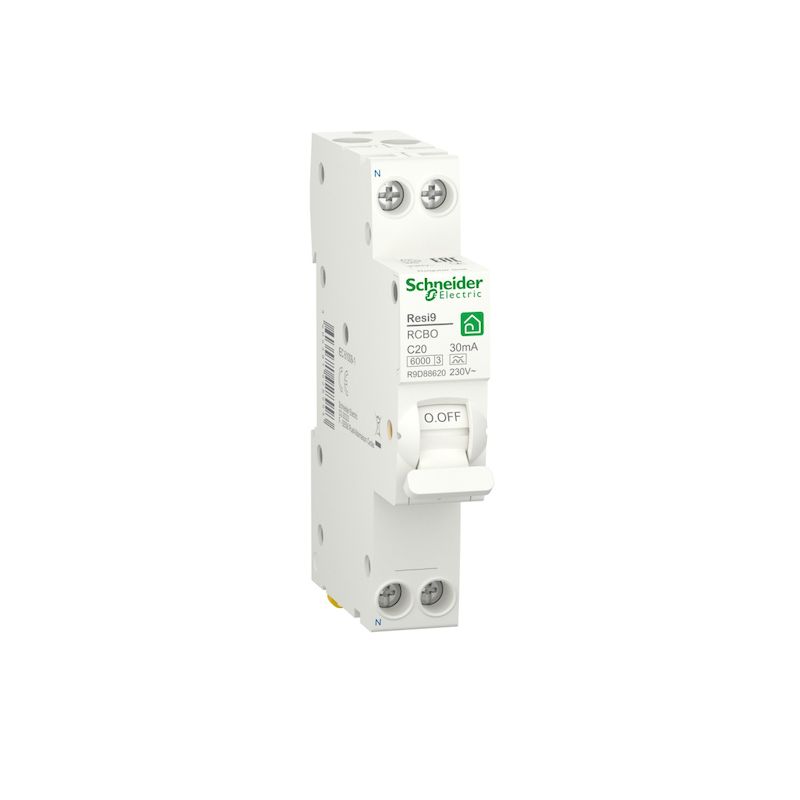

R9D88620 - Дифференциальный автоматический выключатель RESI9, 1+N, In- 20 А, 30mA, Тип A, Кривая C, 6kA, Schneider Electric

Описание R9D88620 - Дифференциальный автоматический выключатель RESI9, 1+N, In- 20 А, 30mA, Тип A, Кривая C, 6kA, Schneider Electric

 Дифференциальные автоматические выключатели Resi9

Компактная защита от утечки тока, перегрузок и коротких замыканий

Назначение и основные функции

Resi9 — это серия компактных дифференциальных автоматов (АВДС), которые объединяют в одном устройстве:

• Защиту от токов утечки на землю (чувствительность 10 или 30 мА)

• Защиту от короткого замыкания и перегрузки

• Отключение при повреждении электрической цепи

• Наглядную индикацию срабатывания и кнопку TEST на корпусе

Идеально подходят для жилых объектов, квартир и небольших коммерческих помещений, где важны высокая безопасность, надежность и компактный монтаж.

 Конструктивные особенности

• Тип исполнения: 1P+N

• Характеристика срабатывания: C

• Ширина: 2 или 4 модуля (18–36 мм)

• Монтаж: на DIN-рейку 35 мм в любом положении (0…360°)

• Подвод питания: сверху или снизу

• Индикация: рычаг I/O + кнопка «T» для теста

 Технические характеристики

 Подключение

• Сечение кабелей:

  • Жёсткие: 1–16 мм²

  • Гибкие или с наконечником: 1–10 мм²

• Глубина ввода проводника: 15 мм

• Рекомендуемый момент затяжки: 2 Н·м

• Инструмент: отвертка PZ2 (6.5 мм)

 Модельный ряд Resi9

 Типы дифференциальной защиты

• Тип AC — для стандартных бытовых нагрузок: розетки, освещение, электроприборы класса II

• Тип A — для устройств с электронными компонентами: стиральные машины, кухонные плиты, компьютеры, сушильные машины
