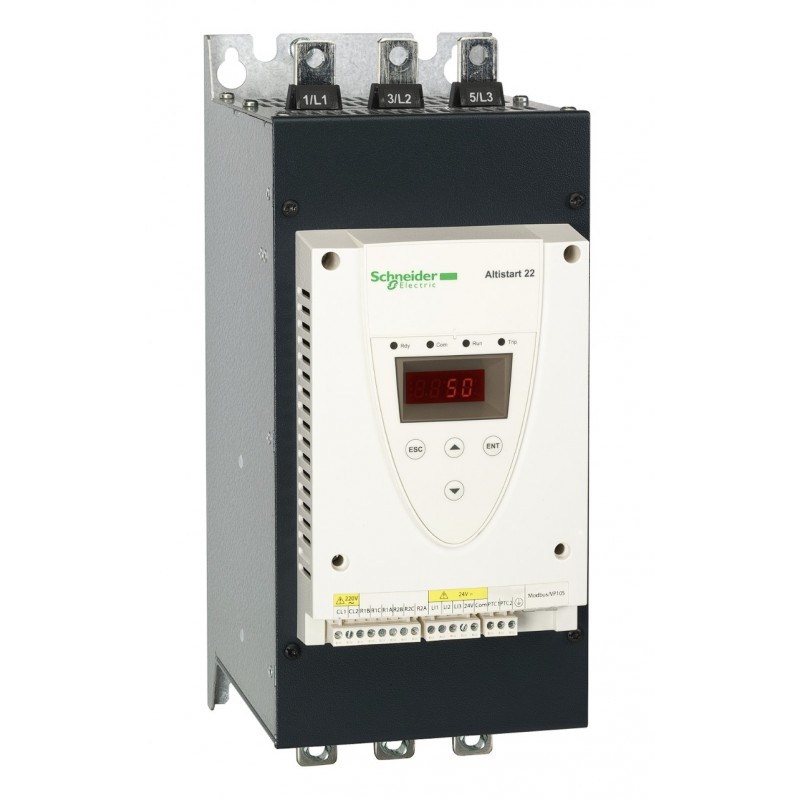

(ATS22C11Q) Устройство плавного пуска Schneider Electric серия Altistart 22, P=55 кВт, Uвх=3Фх380В

Описание картинки
  • Производитель: Schneider Electric
  • Модель: ATS22C11Q
  • Наличие: Есть в наличии


Задать вопрос об этом товаре

Я хотел бы не публиковать вопрос

(ATS22C11Q) Устройство плавного пуска Schneider Electric серия Altistart 22, P=55 кВт, Uвх=3Фх380В

Устройство плавного пуска и торможенияAltistart 22, управляя изменением напряжения и момента, обеспечивает плавныйпуск и остановку трехфазных асинхронных электродвигателей с короткозамкнутымротором мощностью от 4 до 400 кВт.Altistart 22 поставляется запрограммированнымдля использования в нормальном режиме работы с классом защиты электродвигателя10. Устройство плавного пуска и торможения Altistart 22 разработано дляприменения в составе механизмов, для которых безотказность, безопасность обслуживающегоперсонала и оборудования, а также легкость ввода в эксплуатацию и обслуживанияявляются наиболее важными требованиями. Функция байпаса, основанная наприменении шунтирующего контактора внутри устройства позволяет использоватьAltistart 22 для механизмов, требующих переключения на байпасный контактор вконце пускового процесса, например, для уменьшения теплоотдачи самим пусковымустройством. Устройство Altistart 22 имеет встроенный терминал, позволяющийпользователю выполнять как конфигурирование и настройку параметров, так иконтролировать их значение для проверки соответствия работы механизмазаложенному алгоритму. Устройство обеспечивает тепловую защиту электродвигателя,позволяет легко контролировать параметры механизма и благодаря программномуобеспечению SoMove может быть введено в работу сразу после установки.

Встроенные в устройство плавного пуска иторможения Altistart 22 функции позволяют использовать его в строительстве,инфраструктуре и промышленности для управления:

* центробежными и поршневыми насосами;

* вентиляторами;

* винтовымикомпрессорами;

* конвейерами;

* специальными механизмами(мешалками,миксерами).



Altistart22 позволяет осуществить реальную экономию затрат, предоставляяследующие возможности:

* Быстрая установка благодарявозможности выбора оптимального типоразмера устройства, наличию встроеннойфункции байпаса и снижение времени монтажа и подключения.

* Уменьшение нагрузок на электрическуюсеть в результате уменьшения бросков тока и провалов напряжения в сети припуске электродвигателя.

* Уменьшение эксплуатационныхрасходов вследствие снижения механических нагрузок на оборудование. Алгоритмуправления по трем фазам позволяет реализовать все заложенные в устройствофункции вне зависимости от фактических условий работы привода (наличие илиотсутствие нагрузки, соответствие типоразмера устройства напряжению сети имощности электродвигателя и т.д.).



Altistart22 реализует следующие основные функции:

Функции регулирования:

* Корректировка тока устройства плавного пускаи торможения Altistart 22 в соответствии с номинальным током электродвигателя

* Ограничение тока

* Выбор типа остановки (на выбеге илис темпом)

Функции управления электроприводом:

* Управление по трем фазам питания

* Как дополнительная опция,возможность подключения устройства в обмотки двигателя, соединенныетреугольником. Это позволяет использовать устройство плавного пуска и торможенияменьшего типоразмера (возможно только для устройств ATS 22ХХХQ)

* Управление электродвигателем полинейному закону изменения напряжения или момента на протяжении всего периодаразгона и торможения (значительное уменьшение ударных нагрузок)

* Возможность изменения профиляуправления для различных механизмов

* Автоматическое управление встроенным байпаснымконтактором в конце пуска , при сохранении защит, реализуемых в блоке управления

Функции защиты двигателя и механизма

* Встроенная конфигурируемаякосвенная тепловая защита электродвигателя

* Тепловая защита самогоустройства плавного пуска и торможения Altistart 22

* Встроенная обработка показанийдатчика температуры PTC (оптимальное управление защитой электродвигателя)

* Отслеживание количестваи продолжительности пусков (повышение безопасности установки)

* Настройка времени задержкиповторного пуска

* Автоматический перезапуск

* От недогрузка или перегрузки потокув переходном или длительном режиме

* Автоматическая подстройка к частотесети

* Контроль правильности чередованияфаз

* Определение обрыва фазы

* Определение дисбаланса междуфазными токами и между токами утечки (для модельного ряда ATS 22pppS6 и S6U)

Функции, облегчающие интегрирование в системы автоматизации

* 3 программируемых дискретных входа

* 2 программируемых НЗ/НО релейныхвыхода

* Съемные разъемыподключения входов/выходов

* Возможность настройки второгокомплекта параметров электродвигателя

* Встроенная шина Modbus сподключением через разъем RJ45

* Отображение состояний устройстваплавного пуска и торможения и механизма

* Отображение состояний итоков входов/выходов

* Журнал неисправностей, функциясамодиагностики

* Возврат к заводским установкам

* 4 светодиода на лицевой панели(Ready –готов к работе, Communication – состояние обмена данными покоммуникационному интерфейсу, Run – работа и Trip – отключение)

Основные характеристики
Серия ATS22
Тип .
Потребление цепи управления 20 Вт
Тип пуска Пуск с контролем момента (токограничение 3,5 In)
Выходной ток, А 100
Количество фаз 3
Максимальная мощность рассеивания, кВт .
Многоточечная вход датчика PTC 750 Ом
Мощность двигателя, кВт 55
Напряжение питания, В .
Номинальное напряжение управления Us 230 В -15...10 % 50/60 Hz
Панель программирования в комплекте с УПП Несъемная
Продолжительность пуска 20 сек - 4 раза без доп. вентелятора или 10 раз с доп. установленым вентелятором
Рабочие питания, В 200...480 В
Размер дисплея, дюйма .
Специальная область применения продукта Простые машины
Теристоры По 3-м фазам
Тип модуля .
Физический интерфейс RS485
Частота питания, Герц 50/60 Гц +/- 5%
Тип двигателя Асинхронный
Температура окружающего воздуха для работы -10…40 °C (без ухудшения номинальных значений) / 40…50 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)
Встроенный вентилятор Есть
Протокол порта связи Modbus
Степень защиты IP IP00
Вес, кг 18

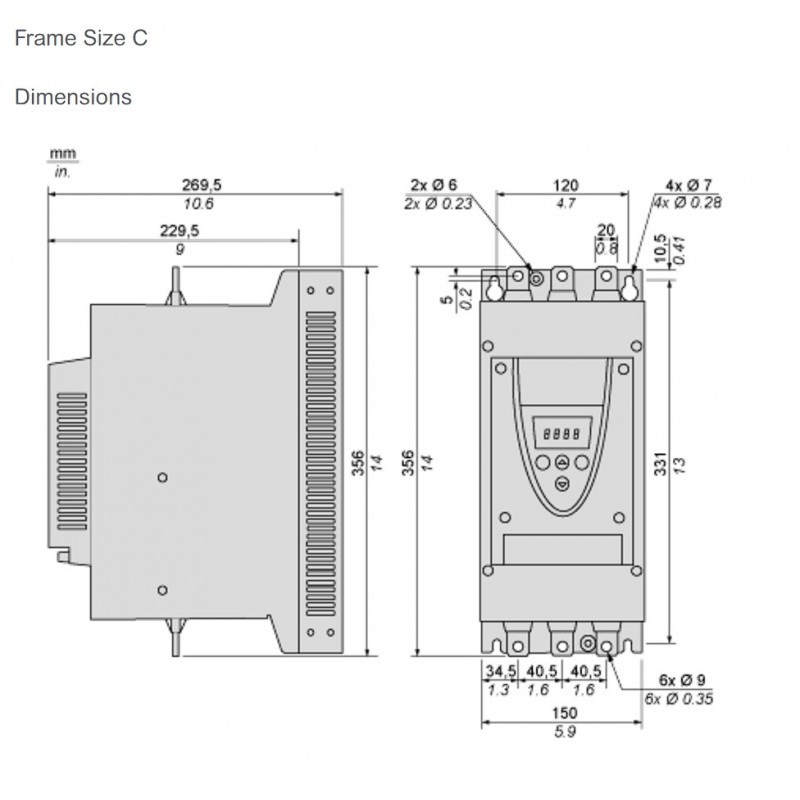

Габаритные размеры. (ВхШхГ), мм 356х150х229 мм
Страна (Бренд/Производство) Франция / Тайвань
Дополнительные функции
Встроенный байпас Есть
Регулировки
Время остановки 1 - 60 сек
Время разгона 1 - 60 сек
Число и тип входов/выходов
Общее количество входов/выходов .
Число/Тип дискретных входов 3 (Positive logic LI1, LI2, LI3 < 5 V and <= 2 mA > 11 V >= 5 mA)
Число/Тип релейных выходов 2 (250 В AC, 3 A / 30 В DC, 3 A)
Защиты
Обрыв фаз Есть
Тепловая защита двигателя Есть
Тепловая защита пускателя Есть

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо




Центробежный насос: Управление торможением и остановкой (снижение гидравлических ударов) От недогрузка и неправильного чередования фаз;

Поршневой насос: Управление заливкой насоса, контроль работы на открытые клапаны, защита от неправильного чередования фаз;

* Вентилятор: Определение перегрузки по току или недогрузки (проблемы с передаточным механизмом между электродвигателем и вентилятором) Тормозной момент при остановке;

* Турбина: Оценка теплового состояния электродвигателя при помощи электрически изолированного датчика PTC;

* Холодильный компрессор: Управление пусковыми характеристиками Управление автоматическим перезапуском;

* Винтовой компрессор: Защита от неправильного чередования фаз Контакт для команды автоматической разгрузки при останове;

* Центробежный компрессор: Защита от неправильного чередования фаз Контакт для команды автоматической разгрузки при останове;

* Конвейер: Контроль перегрузки потоку как признака аварии привода, или недогрузки, как признака обрыва приводного ремня или ленты;

* Лента транспортера: Возможность работы с разными комплектами параметров в зависимости от нагрузки на ленту транспортера;

* Винтовой подъемник: Контроль потребляемого тока для определения заклинивания (перегрузка) или холостого вращения(недогрузка);

* Мешалка: Отображение тока как индикатора вязкости материала;

* Миксер: Отображение тока как индикатора вязкости материала Форсировка момента при пуске;

Рафинер: Управление моментом припуске и останове.

Особые случаи применения:

Устройство плавного пуска и торможения ATS 22 может использоваться для работы в составе механизмов, характеристики которых не соответствуют стандартным, однако при выборе устройства в этом случае следует учитывать его скорректированные параметры.

Примеры применения вне стандартных характеристик:

* Большая частота пусков;

* класс защиты электродвигателя отличается от класса 10;

* для пуска требуется избыточный ток;

* ограничения в зависимости от температуры окружающей среды: для температуры окружающей среды от +40 до +60°C номинальный ток устройства Altistart 22 снижается на 2.2% на каждый дополнительный градус;

* ограничения в зависимости от высоты над уровнем моря: для высоты между 1000 и 2000 м номинальный ток устройстваAltistart 22 снижается на 2% на каждые дополнительные 100 м.
