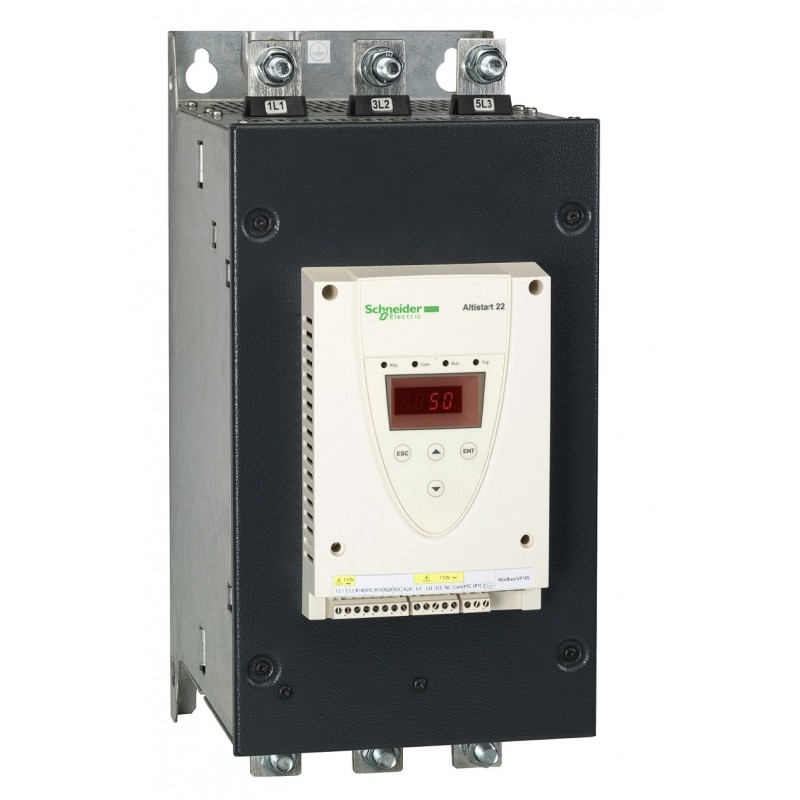

(ATS22C25Q) Устройство плавного пуска Schneider Electric серия Altistart 22, P=132 кВт, Uвх=3Фх380В

(ATS22C25Q) Устройство плавного пуска Schneider Electric серия Altistart 22, P=132 кВт, Uвх=3Фх380В

Устройство плавного пуска и торможения Altistart 22, управляя изменением напряжения и момента, обеспечивает плавный пуск и остановку трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 4 до 400 кВт.Altistart 22 поставляется запрограммированным для использования в нормальном режиме работы с классом защиты электродвигателя 10. Устройство плавного пуска и торможения Altistart 22 разработано для применения в составе механизмов, для которых безотказность, безопасность обслуживающего персонала и оборудования, а также легкость ввода в эксплуатацию и обслуживания являются наиболее важными требованиями. Функция байпаса, основанная на применении шунтирующего контактора внутри устройства позволяет использовать Altistart 22 для механизмов, требующих переключения на байпасный контактор в конце пускового процесса, например, для уменьшения теплоотдачи самим пусковым устройством. Устройство Altistart 22 имеет встроенный терминал, позволяющий пользователю выполнять как конфигурирование и настройку параметров, так и контролировать их значение для проверки соответствия работы механизма заложенному алгоритму. Устройство обеспечивает тепловую защиту электродвигателя, позволяет легко контролировать параметры механизма и благодаря программному обеспечению SoMove может быть введено в работу сразу после установки.

Встроенные в устройство плавного пуска и торможения Altistart 22 функции позволяют использовать его в строительстве, инфраструктуре и промышленности для управления:

* центробежными и поршневыми насосами;

* вентиляторами;

* винтовыми компрессорами;

* конвейерами;

* специальными механизмами (мешалками,миксерами).

Altistart22 позволяет осуществить реальную экономию затрат, предоставляя следующие возможности:

* Быстрая установка благодаря возможности выбора оптимального типоразмера устройства, наличию встроенной функции байпаса и снижение времени монтажа и подключения.

* Уменьшение нагрузок на электрическую сеть в результате уменьшения бросков тока и провалов напряжения в сети при пуске электродвигателя.

* Уменьшение эксплуатационных расходов вследствие снижения механических нагрузок на оборудование. Алгоритм управления по трем фазам позволяет реализовать все заложенные в устройство функции вне зависимости от фактических условий работы привода (наличие или отсутствие нагрузки, соответствие типоразмера устройства напряжению сети и мощности электродвигателя и т.д.).

Altistart22 реализует следующие основные функции:

- Функции регулирования:

* Корректировка тока устройства плавного пуска и торможения Altistart 22 в соответствии с номинальным током электродвигателя

* Ограничение тока

* Выбор типа остановки (на выбеге или с темпом)

- Функции управления электроприводом:

* Управление по трем фазам питания

* Как дополнительная опция, возможность подключения устройства в обмотки двигателя, соединенные треугольником. Это позволяет использовать устройство плавного пуска и торможения меньшего типоразмера (возможно только для устройств ATS 22ХХХQ)

* Управление электродвигателем по линейному закону изменения напряжения или момента на протяжении всего периода разгона и торможения (значительное уменьшение ударных нагрузок)

* Возможность изменения профиля управления для различных механизмов

* Автоматическое управление встроенным байпасным контактором в конце пуска , при сохранении защит, реализуемых в блоке управления

- Функции защиты двигателя и механизма

* Встроенная конфигурируемая косвенная тепловая защита электродвигателя

* Тепловая защита самого устройства плавного пуска и торможения Altistart 22

* Встроенная обработка показаний датчика температуры PTC (оптимальное управление защитой электродвигателя)

* Отслеживание количества и продолжительности пусков (повышение безопасности установки)

* Настройка времени задержки повторного пуска

* Автоматический перезапуск

* От недогрузка или перегрузки потоку в переходном или длительном режиме

* Автоматическая подстройка к частоте сети

* Контроль правильности чередования фаз

* Определение обрыва фазы

* Определение дисбаланса между фазными токами и между токами утечки (для модельного ряда ATS 22pppS6 и S6U)

- Функции, облегчающие интегрирование в системы автоматизации

* 3 программируемых дискретных входа

* 2 программируемых НЗ/НО релейных выхода

* Съемные разъемы подключения входов/выходов

* Возможность настройки второго комплекта параметров электродвигателя

* Встроенная шина Modbus с подключением через разъем RJ45

* Отображение состояний устройства плавного пуска и торможения и механизма

* Отображение состояний и токов входов/выходов

* Журнал неисправностей, функция самодиагностики

* Возврат к заводским установкам

* 4 светодиода на лицевой панели (Ready –готов к работе, Communication – состояние обмена данными по коммуникационному интерфейсу, Run – работа и Trip – отключение)
