(ATS22D47Q) Устройство плавного пуска Schneider Electric серия Altistart 22, P=22 кВт, Uвх=3Фх380В

Описание картинки
  • Производитель: Schneider Electric
  • Модель: ATS22D47Q
  • Наличие: Есть в наличии


Задать вопрос об этом товаре

Я хотел бы не публиковать вопрос

(ATS22D47Q) Устройство плавного пуска Schneider Electric серия Altistart 22, P=22 кВт, Uвх=3Фх380В

Устройство плавного пуска и торможения Altistart 22, управляя изменением напряжения и момента, обеспечивает плавный пуск и остановку трехфазных асинхронных электродвигателей с короткозамкнутым ротором мощностью от 4 до 400 кВт.Altistart 22 поставляется запрограммированным для использования в нормальном режиме работы с классом защиты электродвигателя 10. Устройство плавного пуска и торможения Altistart 22 разработано для применения в составе механизмов, для которых безотказность, безопасность обслуживающего персонала и оборудования, а также легкость ввода в эксплуатацию и обслуживания являются наиболее важными требованиями. Функция байпаса, основанная на применении шунтирующего контактора внутри устройства позволяет использовать Altistart 22 для механизмов, требующих переключения на байпасный контактор в конце пускового процесса, например, для уменьшения теплоотдачи самим пусковым устройством. Устройство Altistart 22 имеет встроенный терминал, позволяющий пользователю выполнять как конфигурирование и настройку параметров, так и контролировать их значение для проверки соответствия работы механизма заложенному алгоритму. Устройство обеспечивает тепловую защиту электродвигателя, позволяет легко контролировать параметры механизма и благодаря программному обеспечению SoMove может быть введено в работу сразу после установки.

Встроенные в устройство плавного пуска и торможения Altistart 22 функции позволяют использовать его в строительстве, инфраструктуре и промышленности для управления:

* центробежными и поршневыми насосами;

* вентиляторами;

* винтовыми компрессорами;

* конвейерами;

* специальными механизмами (мешалками,миксерами).



Altistart22 позволяет осуществить реальную экономию затрат, предоставляя следующие возможности:

* Быстрая установка благодаря возможности выбора оптимального типоразмера устройства, наличию встроенной функции байпаса и снижение времени монтажа и подключения.

* Уменьшение нагрузок на электрическую сеть в результате уменьшения бросков тока и провалов напряжения в сети при пуске электродвигателя.

* Уменьшение эксплуатационных расходов вследствие снижения механических нагрузок на оборудование. Алгоритм управления по трем фазам позволяет реализовать все заложенные в устройство функции вне зависимости от фактических условий работы привода (наличие или отсутствие нагрузки, соответствие типоразмера устройства напряжению сети и мощности электродвигателя и т.д.).



Altistart22 реализует следующие основные функции:

Функции регулирования:

* Корректировка тока устройства плавного пуска и торможения Altistart 22 в соответствии с номинальным током электродвигателя

* Ограничение тока

* Выбор типа остановки (на выбеге или с темпом)

Функции управления электроприводом:

* Управление по трем фазам питания

* Как дополнительная опция, возможность подключения устройства в обмотки двигателя, соединенные треугольником. Это позволяет использовать устройство плавного пуска и торможения меньшего типоразмера (возможно только для устройств ATS 22ХХХQ)

* Управление электродвигателем по линейному закону изменения напряжения или момента на протяжении всего периода разгона и торможения (значительное уменьшение ударных нагрузок)

* Возможность изменения профиля управления для различных механизмов

* Автоматическое управление встроенным байпасным контактором в конце пуска , при сохранении защит, реализуемых в блоке управления

Функции защиты двигателя и механизма

* Встроенная конфигурируемая косвенная тепловая защита электродвигателя

* Тепловая защита самого устройства плавного пуска и торможения Altistart 22

* Встроенная обработка показаний датчика температуры PTC (оптимальное управление защитой электродвигателя)

* Отслеживание количества и продолжительности пусков (повышение безопасности установки)

* Настройка времени задержки повторного пуска

* Автоматический перезапуск

* От недогрузка или перегрузки потоку в переходном или длительном режиме

* Автоматическая подстройка к частоте сети

* Контроль правильности чередования фаз

* Определение обрыва фазы

* Определение дисбаланса между фазными токами и между токами утечки (для модельного ряда ATS 22pppS6 и S6U)

Функции, облегчающие интегрирование в системы автоматизации

* 3 программируемых дискретных входа

* 2 программируемых НЗ/НО релейных выхода

* Съемные разъемы подключения входов/выходов

* Возможность настройки второго комплекта параметров электродвигателя

* Встроенная шина Modbus с подключением через разъем RJ45

* Отображение состояний устройства плавного пуска и торможения и механизма

* Отображение состояний и токов входов/выходов

* Журнал неисправностей, функция самодиагностики

* Возврат к заводским установкам

* 4 светодиода на лицевой панели (Ready –готов к работе, Communication – состояние обмена данными по коммуникационному интерфейсу, Run – работа и Trip – отключение)

Основные характеристики
Серия ATS22
Тип .
Потребление цепи управления 20 Вт
Тип пуска Пуск с контролем момента (токограничение 3,5 In)
Выходной ток, А 42
Количество фаз 3
Максимальная мощность рассеивания, кВт .
Многоточечная вход датчика PTC 750 Ом
Мощность двигателя, кВт 22
Напряжение питания, В .
Номинальное напряжение управления Us 230 В -15...10 % 50/60 Hz
Панель программирования в комплекте с УПП Несъемная
Продолжительность пуска 20 сек - 6 раза без доп. вентелятора или 10 раз с доп. установленым вентелятором
Рабочие питания, В 200...480 В
Размер дисплея, дюйма .
Специальная область применения продукта Простые машины
Теристоры По 3-м фазам
Тип модуля .
Физический интерфейс RS485
Частота питания, Герц 50/60 Гц +/- 5%
Тип двигателя Асинхронный
Температура окружающего воздуха для работы -10…40 °C (без ухудшения номинальных значений) / 40…50 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)
Встроенный вентилятор Есть
Протокол порта связи Modbus
Степень защиты IP IP00
Вес, кг 7

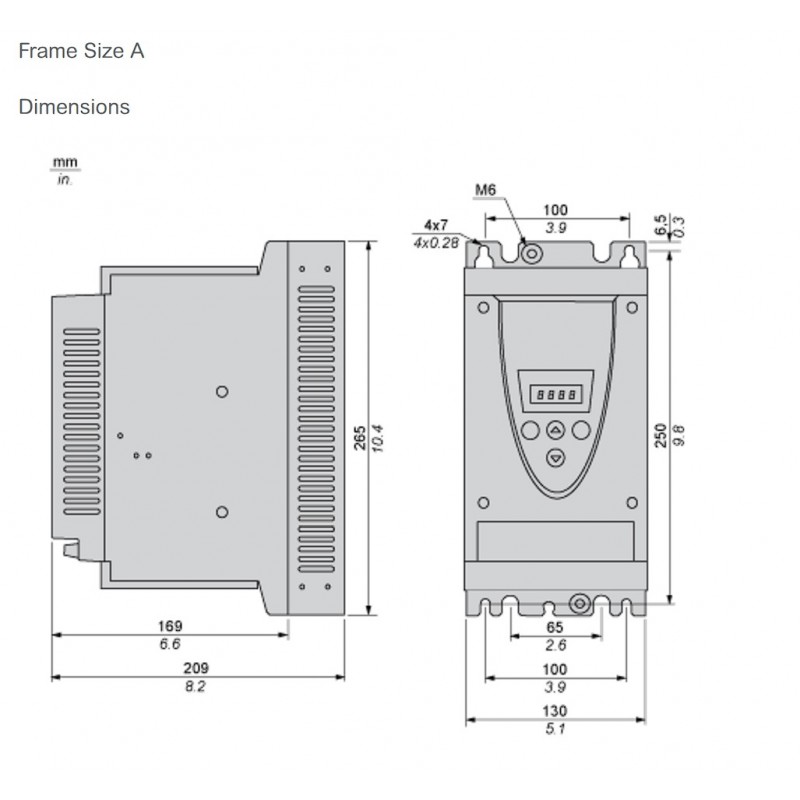

Габаритные размеры. (ВхШхГ), мм 265х130х169 мм
Страна (Бренд/Производство) Франция / Тайвань
Дополнительные функции
Встроенный байпас Есть
Регулировки
Время остановки 1 - 60 сек
Время разгона 1 - 60 сек
Число и тип входов/выходов
Общее количество входов/выходов .
Число/Тип дискретных входов 3 (Positive logic LI1, LI2, LI3 < 5 V and <= 2 mA > 11 V >= 5 mA)
Число/Тип релейных выходов 2 (250 В AC, 3 A / 30 В DC, 3 A)
Защиты
Обрыв фаз Есть
Тепловая защита двигателя Есть
Тепловая защита пускателя Есть

Написать отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.
    Плохо           Хорошо



Центробежный насос: Управление торможением и остановкой (снижение гидравлических ударов) От недогрузка и неправильного чередования фаз;

Поршневой насос: Управление заливкой насоса, контроль работы на открытые клапаны, защита от неправильного чередования фаз;

* Вентилятор: Определение перегрузки по току или недогрузки (проблемы с передаточным механизмом между электродвигателем и вентилятором) Тормозной момент при остановке;

* Турбина: Оценка теплового состояния электродвигателя при помощи электрически изолированного датчика PTC;

* Холодильный компрессор: Управление пусковыми характеристиками Управление автоматическим перезапуском;

* Винтовой компрессор: Защита от неправильного чередования фаз Контакт для команды автоматической разгрузки при останове;

* Центробежный компрессор: Защита от неправильного чередования фаз Контакт для команды автоматической разгрузки при останове;

* Конвейер: Контроль перегрузки потоку как признака аварии привода, или недогрузки, как признака обрыва приводного ремня или ленты;

* Лента транспортера: Возможность работы с разными комплектами параметров в зависимости от нагрузки на ленту транспортера;

* Винтовой подъемник: Контроль потребляемого тока для определения заклинивания (перегрузка) или холостого вращения(недогрузка);

* Мешалка: Отображение тока как индикатора вязкости материала;

* Миксер: Отображение тока как индикатора вязкости материала Форсировка момента при пуске;

Рафинер: Управление моментом припуске и останове.

Особые случаи применения:

Устройство плавного пуска и торможения ATS 22 может использоваться для работы в составе механизмов, характеристики которых не соответствуют стандартным, однако при выборе устройства в этом случае следует учитывать его скорректированные параметры.

Примеры применения вне стандартных характеристик:

* Большая частота пусков;

* класс защиты электродвигателя отличается от класса 10;

* для пуска требуется избыточный ток;

* ограничения в зависимости от температуры окружающей среды: для температуры окружающей среды от +40 до +60°C номинальный ток устройства Altistart 22 снижается на 2.2% на каждый дополнительный градус;

* ограничения в зависимости от высоты над уровнем моря: для высоты между 1000 и 2000 м номинальный ток устройстваAltistart 22 снижается на 2% на каждые дополнительные 100 м.
