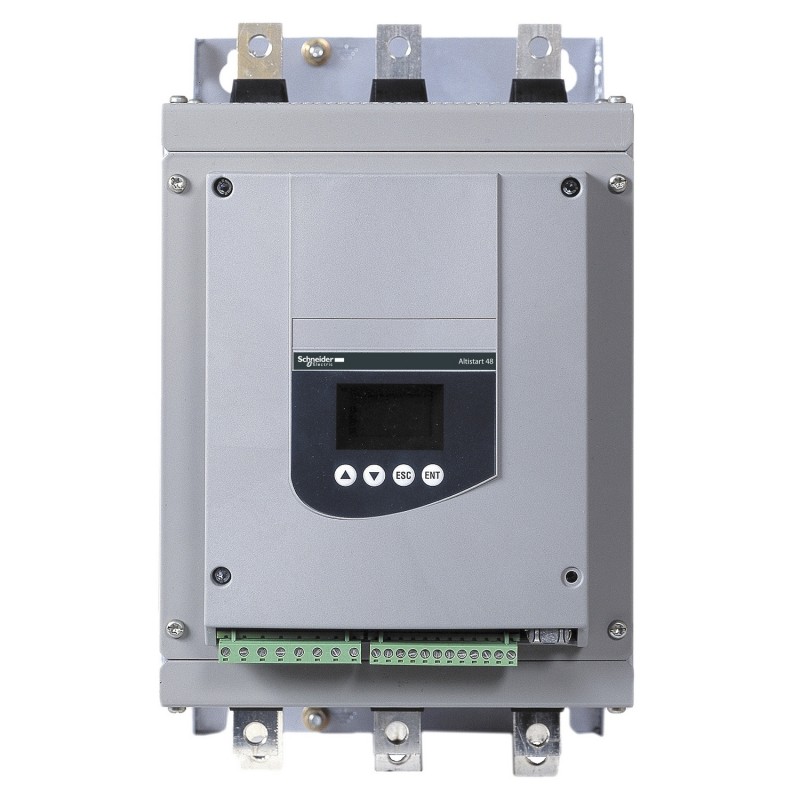

(ATS48C25Q) Устройство плавного пуска Schneider Electric серия Altistart 48, P=132 кВт, Uвх=3Фх380В
Устройство плавного пуска и торможенияAltistart 48 представляет собой тиристорное переключающее устройство (регулятор напряжения), обеспечивающее плавный пуск и остановку трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью от 4 до 1200 кВт.
Оно объединяет функции плавного пуска и торможения, защиты механизмов и двигателей, а также связи с системами автоматизации. Эти функции отвечают наиболее частым применениям, главным образом, в строительной, пищевой и химической отраслях для центробежных механизмов, насосов, вентиляторов, компрессоров и конвейеров. Характеристики алгоритма управления устройств плавного пуска Altistart 48 обеспечивают высокую надежность, безопасность и простоту ввода в эксплуатацию.
Пусковое устройство Altistart 48 - это экономичное решение,позволяющее:
*уменьшить стоимость эксплуатации механизмов путем снижения механических воздействий и улучшения эксплуатационной готовности оборудования;
*уменьшить влияние пуска двигателей на электрическую сеть за счет ограничения бросков тока и провалов напряжения в сети. Семейство устройств Altistart 48 включает в себя две гаммы изделий для трехфазной сети напряжением:
*230 - 415 В, 50/60 Гц;
* 208- 690 В, 50/60 Гц. Обе гаммы пусковых устройств Altistart 48 подразделяются на типоразмеры в зависимости от режима работы -нормального или тяжелого.
Функции
Пусковое устройство Altistart 48 ( )поставляется готовым к использованию для нормального применения с классом защиты двигателя 10 (см. стр. 43). Оно имеет встроенный терминал ( ),позволяющий перестраивать программируемые функции, настройки и защиты с целью адаптации и индивидулизации применения к нуждам клиента.
-Функции электропривода:
*специальный алгоритм управления моментом, реализованный в устройствах плавного пуска Altistart 48 (патент Schneider Electric);
*поддержание момента, развиваемого двигателем во время ускорения и замедления(значительное уменьшение ударных нагрузок);
* простота настройки ускорения при разгоне и пускового момента;
* возможность закоротки устройства с помощью обходного контактора ( ) по окончании пуска с поддержанием электронных защит (функция "байпасс");
* большой допустимый диапазон изменения частоты при питании от электроагрегатов;
* возможность подключения пускового устройства к двигателю с соединением обмоток треугольником,последовательно с каждой обмоткой.
-Функции защиты двигателя и механизма:
*встроенная косвенная тепловая защита двигателя;
*обработка информации с терморезисторов (позисторов); v контроль времени пуска;
*предварительный обогрев двигателя;
*От недогрузка и перегрузки в установившемся режиме.
-Функции, облегчающие интегрирование в системы автоматизации:
*4 дискретных входа, 2 дискретных выхода, 3 релейных выхода и 1 аналоговый выход;
*съемные клеммники входных и выходных цепей управления;
*функция конфигурирования второго двигателя, простота адаптирования настроек;
*отображение электрических параметров, состояния нагрузки и времени работы;
*последовательный порт RS 485 для подключения к шине Modbus
Дополнительное оборудование
Выносной терминал, который можно устанавливать на двери защитного кожуха или шкафа. Расширенные диалоговые возможности PowerSuite:
*универсальный помощник PowerSuite с карманным компьютером ППК;
*программное обеспечение PowerSuite .Комплект соединительных кабелей, облегчающий подключение пускателя к ПЛК по шине Modbus. Коммуникационные средства для подключения к сетям и шинамEthernet, Fipio, DeviceNet, Profibus DP.
Основные характеристики | |
Серия | ATS48 |
Тип | . |
Потребление цепи управления | 50 Вт |
Тип пуска | Пуск с контролем момента (токограничение 5 In) |
Выходной ток, А | 250 |
Количество фаз | 3 |
Максимальная мощность рассеивания, кВт | . |
Многоточечная вход датчика PTC | 750 Ом |
Мощность двигателя, кВт | 132 |
Напряжение питания, В | . |
Номинальное напряжение управления Us | 220 - 15 % ... 415 + 10 %, 50/60 Hz |
Панель программирования в комплекте с УПП | Несъемная |
Рабочие питания, В | 200...480 В |
Размер дисплея, дюйма | . |
Соединение устройства | Последовательно к каждой обмотке двигателя / В линии питания двигателя |
Специальная область применения продукта | Тяжелая промышленность и насосы |
Теристоры | По 3-м фазам |
Тип модуля | . |
Физический интерфейс | RS485 |
Частота питания, Герц | 50/60 Гц +/- 5% |
Тип двигателя | Асинхронный |
Температура окружающего воздуха для работы | 40…60 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)-10…40 °C (без ухудшения номинальных значений) / -10…40 °C (без ухудшения номинальных значений) |
Встроенный вентилятор | Есть |
Протокол порта связи | Modbus |
Степень защиты IP | IP20 |
Вес, кг | 18,2 |
Габаритные размеры. (ВхШхГ), мм | 380х320х265 мм |
Страна (Бренд/Производство) | Франция / Тайвань |
Дополнительные функции | |
Встроенный байпас | Опциональный |
Регулировки | |
Время остановки | 0,5 - 60 сек |
Время разгона | 1 - 60 сек |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число дискретных (транзисторных) выходов | 1 |
Число/Тип аналоговых выходов | 1 (0(4)-20mA) |
Число/Тип дискретных входов | 4 (Положительная логика (Стоп, Работа, LI3, LI4), состояние 0 <5 В и <= 2 мА, состояние 1> 11 В и> = 5 мА) |
Число/Тип релейных выходов | 3 (250 В AC, 3 A / 30 В DC, 3 A) |
Защиты | |
Обрыв фаз | Есть |
Тепловая защита двигателя | Есть |
Тепловая защита пускателя | Есть |
