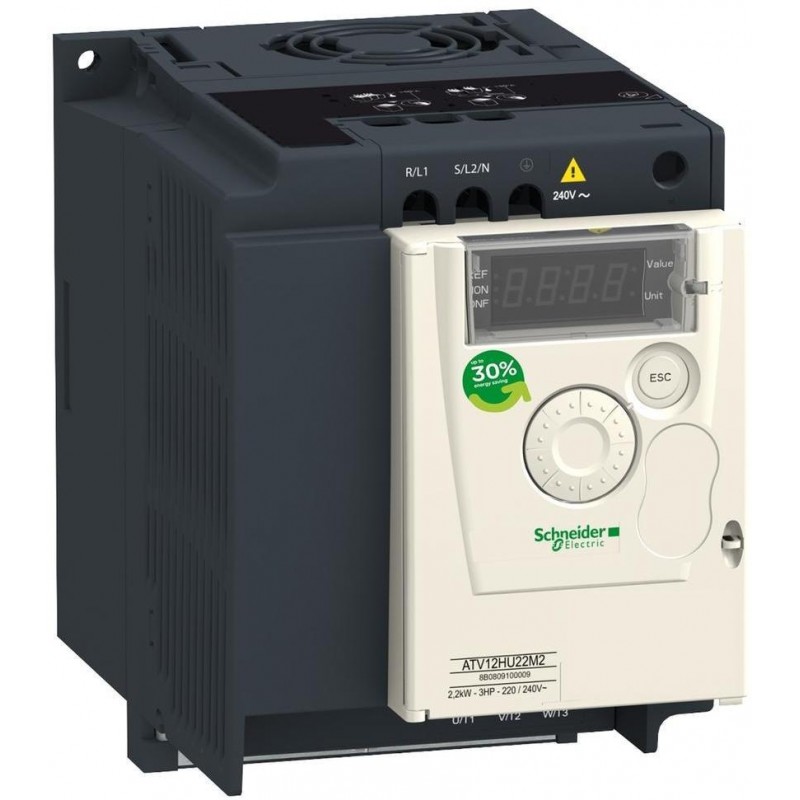

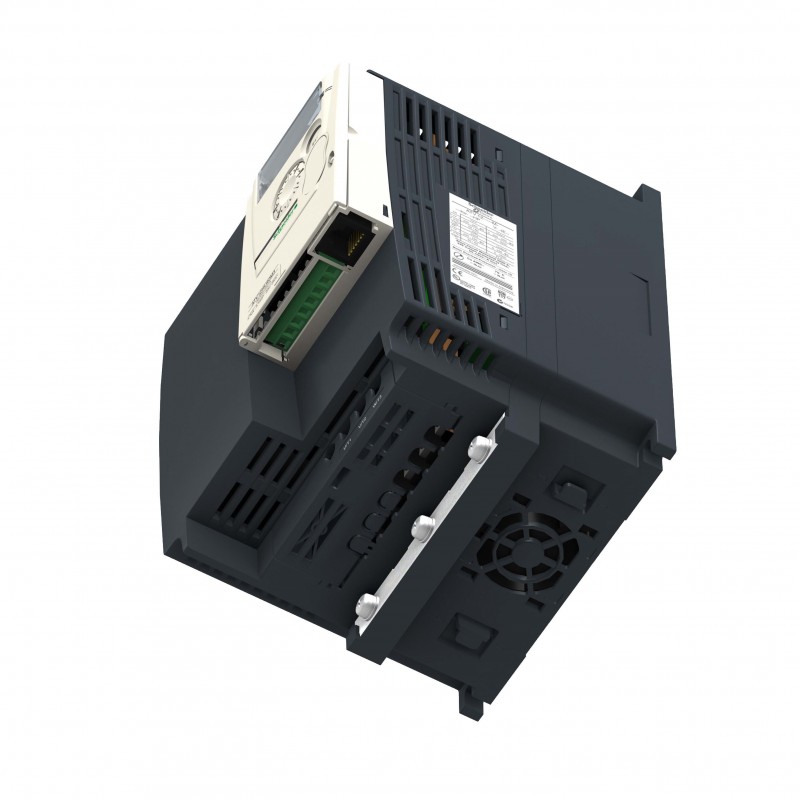

(ATV12HU15M2TQ) Преобразователь частоты Schneider Electric ALTIVAR12, P=1.5 кВт, Uвх=1Фх220В/Uвых=3Фх220В
Описание
Преобразователь частоты (ПЧ) Altivar 12 предназначен для трехфазных асинхронных двигателей мощностью от 0,18 до 4 кВт и напряжением питания 200 до 240 В.Простота ввода в эксплуатацию преобразователя Altivar 12 благодаря концепции Plug&Play,компактность, встроенные функции и исполнение на платформе адаптированы для его применения в простых производственных механизмах и в некоторых бытовых электронных приборах.Легкость ввода в эксплуатацию наряду с применением концепции готового изделия позволяют предложить экономичное и надежное решение разработчикам простых компактных машин (OEM) и системным интеграторам.
В Altivar 12 реализованы следующие возможности:
-заводская настройка ПЧ для ускорения ввода в эксплуатацию привода;
- маркированные клеммники, ускоряющие монтаж ПЧ, заводская табличка ПЧ на лицевой панели;
- возможность поставки партии ПЧ в одной упаковке (1). Как и для случая поставки отдельных ПЧ,есть возможность загрузки приложений в каждый ПЧ без вскрытия упаковки.
- загрузка конфигурации в ПЧ, без вскрытия упковки с помощью специального мультизагрузчика
Функции
Преобразователь Altivar 12 наряду с традиционными для такого класса ПЧ функциями располагает также следующими функциональными возможностями:
- переключение между локальным управлением и управлением через клеммник;
- законы управления двигателем: скалярный, векторный и квадратичный;
- пропуск частот резонанса;
- заданные скорости;
- ПИД-регулятор;
- S- и U-образные кривые разгона-торможения, переключение темпов разгона-торможения;
- остановка на выбеге и быстрая остановка;
- пошаговая работа (JOG);
- конфигурирование аналоговых и дискретных входов;
- контроль недогрузки и перегрузки;
- отображение состояния дискретных входов на экране ПЧ;
- конфигурирование отображения параметров;
- хронология неисправностей и т. д.
Основные характеристики | |
Серия | Altivar 12 |
Тип | Однофазные питание |
Выходной ток, А | 7.5 |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | 1.5 |
Напряжение питания, В | 1Ф/220В |
Размер дисплея, дюйма | . |
Тип модуля | . |
Выходное напряжение, В | 3Ф/220 В |
Максимальный переходный ток, А | 11,2 A в течении 60 с |
Частота питания, Герц | 50/60 Гц +/- 5% |
Выходная частота, Герц | 0,5 ... 400 Гц |
Перегрузочная способность | 170 % |
Встроенный потенциометр | Есть |
Встроенный ПЛК | Нет |
Тип двигателя | Асинхронный |
Панель программирования в комплекте с ПЧ | Несъемная |
Влажность | 5 ... 95% без конденсации |
Температура окружающего воздуха для работы | 10 ... 40 ° C / 40 ... 60 ° C при снижении тока 2,2% на каждый ° C |
Тормозной модуль | Опция |
Встроенный вентилятор | Есть |
Диапазон регулирования скорости | 1 ... 20 |
Протокол порта связи | Modbus |
Степень защиты IP | IP20 без заглушки в верхней части |
Карты расширения | Нет |
Вес, кг | 1,4 |

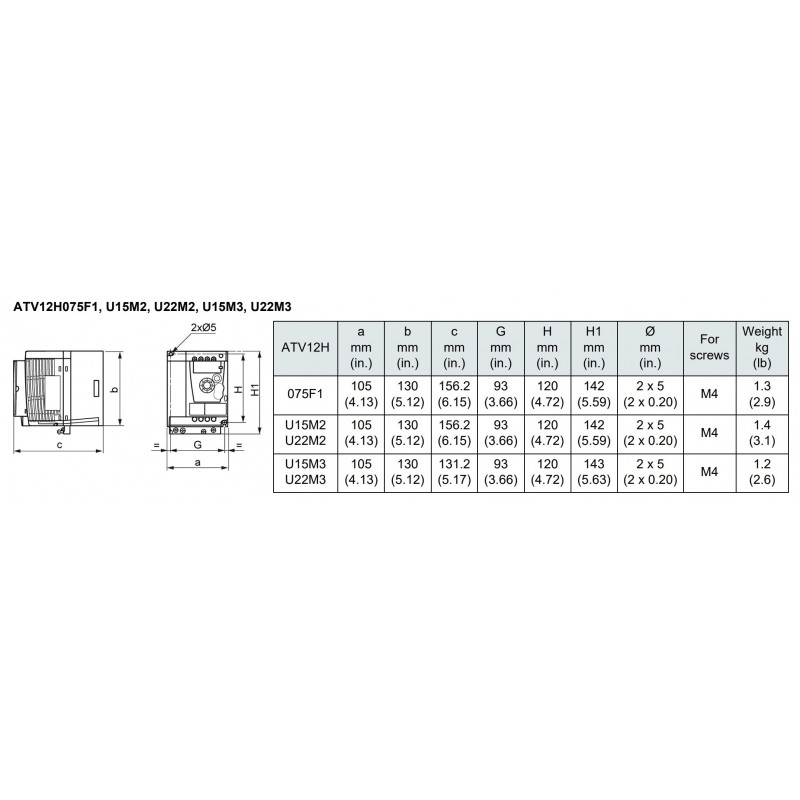

Габаритные размеры. (ВхШхГ), мм | 142х105х156.2 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число дискретных (транзисторных) выходов | 1 |
Число/Тип аналоговых входов | 1 (0-5(10)V или 0(4)-20mA) |
Число/Тип аналоговых выходов | 1 (0-10V или 0(4)-20mA) |
Число/Тип дискретных входов | 4 (NPN переход, 24 В DC, 8 мA/12 В DC, 4 мA) |
Число/Тип релейных выходов | 1 (250 В AC, 3 A / 30 В DC, 3 A) |
Закон управления асинхронным двигателем | |
Векторное управление потоком без датчика соотношение (SVC) | Есть |
Скалярное (V/f) соотношение напряжение/частота | Есть |
Защиты | |
От короткого замыкания | Есть |
Перегрузка по току | Есть |
Пониженное и повышенное напряжение питающей сети | Есть |
Потеря фаз в трехфазной тепловой защите двигателя | Есть |
Тепловая защита двигателя и привода | Есть |
