(ATV212HD75N4) Преобразователь частоты Schneider Electric ALTIVAR212, P=75 кВт, Uвх=3Фх380В/Uвых=3Фх380В
При разработке преобразователя частоты учитывались требования, предъявляемые к системам управления потоками жидкостей и газов в зданиях и сооружениях (HVAC: «Heating,Ventilation and Air Conditioning»;«Системы обогрева,вентиляции и кондиционирования»).
По сравнению с традиционными системами управления применение преобразователя частоты Altivar212 для питания электродвигателей может сократить потребление электроэнергии до 70% от обычного уровня. Преобразователь частотыAltivar 212 экологичен и соответствует всем европейским директивам по охране окружающей среды (RoHS, WEEE, и т.д.). Преобразователь частоты Altivar 212 готов к работе с момента подачи питания; система управления должна быть рассчитана таким образом, чтобы применение преобразователя частоты действительно позволяло достичь максимальной экономии энергии при его использовании в составе системы управления зданиями.
Преобразователь частоты Altivar 212 может значительно улучшить функциональность системы управления зданиями с помощью:
* упрощения схем трубопроводов, поскольку нет необходимости в регулирующих клапанах и заслонках;
* упрощения схемы управления оборудованием благодаря совместимости интерфейса преобразователя частоты с основными протоколами, используемыми в системах управления зданиями;
* снижения шума (как шума от воздушного потока, так и от двигателя).
Различные варианты исполнения преобразователей частоты Altivar 212 позволяют уменьшить стоимость устанавливаемого оборудования. Преобразователи частоты содержат встроенные фильтры ЭМС категории от С1 до С3 в зависимости от комплектации, что позволяет:
* оптимально учитывать требования заказчика и выбирать преобразователь частоты с минимальными размерами и стоимостью;
* упрощать схему подключения, снижая таким образом стоимость системы в целом. Преобразователь частоты Altivar 212 позволяет заказчику уменьшить стоимость системы управления двигателем, предоставляя возможность выбора преобразователя частоты с оптимальными характеристиками.
Основные характеристики | |
Серия | Altivar 212 |
Тип | Для насосов и вентиляторов |
Выходной ток, А | 160 |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | 75 |
Напряжение питания, В | 3Ф/380В |
Размер дисплея, дюйма | . |
Тип модуля | . |
Выходное напряжение, В | 3Ф/380 В |
Максимальный переходный ток, А | 176 А в течение 60 с для работы в тяжелых условиях |
Частота питания, Герц | 50/60 Гц +/- 5% |
Выходная частота, Герц | 0.5...200 Гц |
Перегрузочная способность | 120 % |
Встроенный потенциометр | Есть |
Встроенный ПЛК | Нет |
Тип двигателя | Асинхронный |
Панель программирования в комплекте с ПЧ | Несъемная |
Влажность | 5...95 % без образования конденсата |
Температура окружающего воздуха для работы | -10...40 °C без ухудшения номинальных значений/ 40...50 °C с понижающим коэффициентом |
ЭМС-фильтр | Есть |
Тормозной модуль | Нет |
Встроенный вентилятор | Есть |
Протокол порта связи | Modbus, METASYS N2, APOGEE FLN, BACnet |
Степень защиты IP | IP20 |
Карты расширения | LONWORKS |

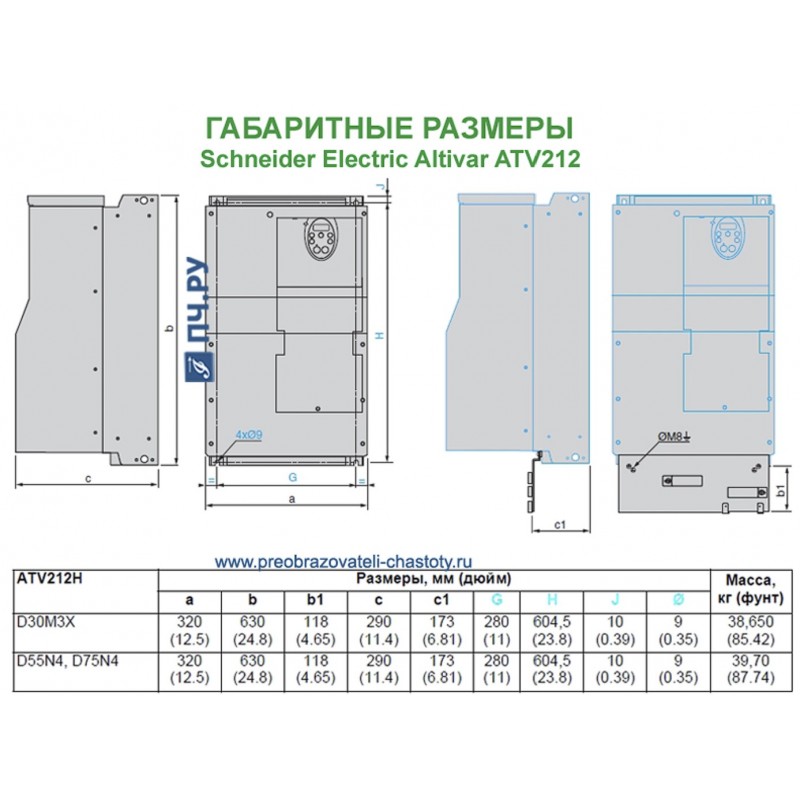

Габаритные размеры. (ВхШхГ), мм | 630х320х290 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число дискретных (транзисторных) выходов | - |
Число/Тип аналоговых входов | 2 (0-5(10)V или 0(4)-20mA) |
Число/Тип аналоговых выходов | 1 (0-10V или 0(4)-20mA) |
Число/Тип дискретных входов | 3 (24...30В пост) |
Число/Тип релейных выходов | 2 (250 В AC, 3 A / 30 В DC, 3 A) |
Закон управления асинхронным двигателем | |
Векторное управление потоком без датчика соотношение (SVC) | Есть |
Скалярное (V/f) соотношение напряжение/частота | Есть |
Защиты | |
От превышения предельной скорости привод | Есть |
От короткого замыкания | Есть |
Пониженное и повышенное напряжение питающей сети | Есть |
Потеря фаз в трехфазной тепловой защите двигателя | Есть |
Тепловая защита двигателя и привода | Есть |
· Системы вентиляции;
· Системы обогрева и кондиционирования воздуха;
· Насосные агрегаты.
