(ATV630C31N4) Преобразователь частоты Schneider Electric ALTIVAR600, P=315 кВт, Uвх=3Фх380В/Uвых=3Фх380В
Преобразователи частоты Altivar Process позволяют более полно использовать возможности оборудования и снижать эксплуатационные расходы благодаря оптимизации энергопотребления и удобству использования.
В преобразователи частоты Altivar Process интегрировано большое количество прикладных функций, в частности :
- Функции безопасности и автоматического управления, соответствующие требованиям, предъявляемым к большинству технологических установок
- Дополнительные коммуникационные модули, позволяющие использовать преобразователь частоты в системах автоматизации, построенных с с пользованием основных промышленных протоколов
- Количество конфигурируемых входов-выходов, достаточное для реализации большинства схем управления;
- Понятный алгоритм ввода в эксплуатацию с использованием графического терминала;
- Местный и дистанционный контроль параметров с использованием встроенного веб-сервера;
- Режимы энергосбережения, низкий уровень искажений питающей сети;
- Встроенный фильтр ЭМС.
Функции контроля технологического процесса:
- Высокая точность измерения потребляемой электроэнергии (отклонение менее 5%)
- Определение тенденции изменения потребляемой электроэнергии
- Встроенный порт Ethernet с возможностью прямого доступа к параметрам конфигурирования и контроля
- Текущие и статистические данные измерений в виде шаблона; вид экрана отображения определяется и может корректироваться пользователем
- Функции контроля периодичности технического обслуживания (например,контроль температуры при помощи датчиков PT100/1000, отслеживание состояния вентиляторов)
Преобразователи частоты Altivar Process позволяют более полно использовать возможности оборудования и снижать эксплуатационные расходы благодаря оптимизации энергопотребления и удобству использования.
В преобразователи частоты Altivar Process интегрировано большое количество прикладных функций, в частности :
- Функции безопасности и автоматического управления, соответствующие требованиям, предъявляемым к большинству технологических установок
- Дополнительные коммуникационные модули, позволяющие использовать преобразователь частоты в системах автоматизации, построенных с с пользованием основных промышленных протоколов
- Количество конфигурируемых входов-выходов, достаточное для реализации большинства схем управления;
- Понятный алгоритм ввода в эксплуатацию с использованием графического терминала;
- Местный и дистанционный контроль параметров с использованием встроенного веб-сервера;
- Режимы энергосбережения, низкий уровень искажений питающей сети;
- Встроенный фильтр ЭМС.
Функции контроля технологического процесса:
- Высокая точность измерения потребляемой электроэнергии (отклонение менее 5%)
- Определение тенденции изменения потребляемой электроэнергии
- Встроенный порт Ethernet с возможностью прямого доступа к параметрам конфигурирования и контроля
- Текущие и статистические данные измерений в виде шаблона; вид экрана отображения определяется и может корректироваться пользователем
- Функции контроля периодичности технического обслуживания (например,контроль температуры при помощи датчиков PT100/1000, отслеживание состояния вентиляторов)
Основные характеристики | |
Серия | Altivar 600 |
Тип | Для насосов и вентиляторов |
Выходной ток, А | 616 |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | 315 |
Напряжение питания, В | 3Ф/380В |
Размер дисплея, дюйма | . |
Тип модуля | . |
Выходное напряжение, В | 3Ф/380 В |
Максимальный переходный ток, А | 678 А в течение 60 с для работы в тяжелых условиях |
Частота питания, Герц | 50...60 Hz (- 5...5 %) |
Выходная частота, Герц | 0,1 ... 600 Гц |
Перегрузочная способность | 200 % |
Встроенный потенциометр | Есть |
Встроенный ПЛК | Нет |
Тип двигателя | Асинхронный/Синхронные |
Панель программирования в комплекте с ПЧ | Несъемная |
Влажность | 5...95 % без образования конденсата |
Температура окружающего воздуха для работы | -15…50 °C без ухудшения номинальных значений 50...60 °C с понижающим коэффициентом |
ЭМС-фильтр | Есть |
Тормозной модуль | Опция |
Встроенный вентилятор | Есть |
Протокол порта связи | Modbus/TCP, Modbus |
Степень защиты IP | IP20 |
Карты расширения | EtherNet/IP и Modbus/TCP, двухпортовый; ProfiNet; CANopen RJ45, подключение шлейфом (Daisy Chain); Sub-D и клеммная колодка, Profibus DP V1 и DeviceNet |
Вес, кг | 203 |

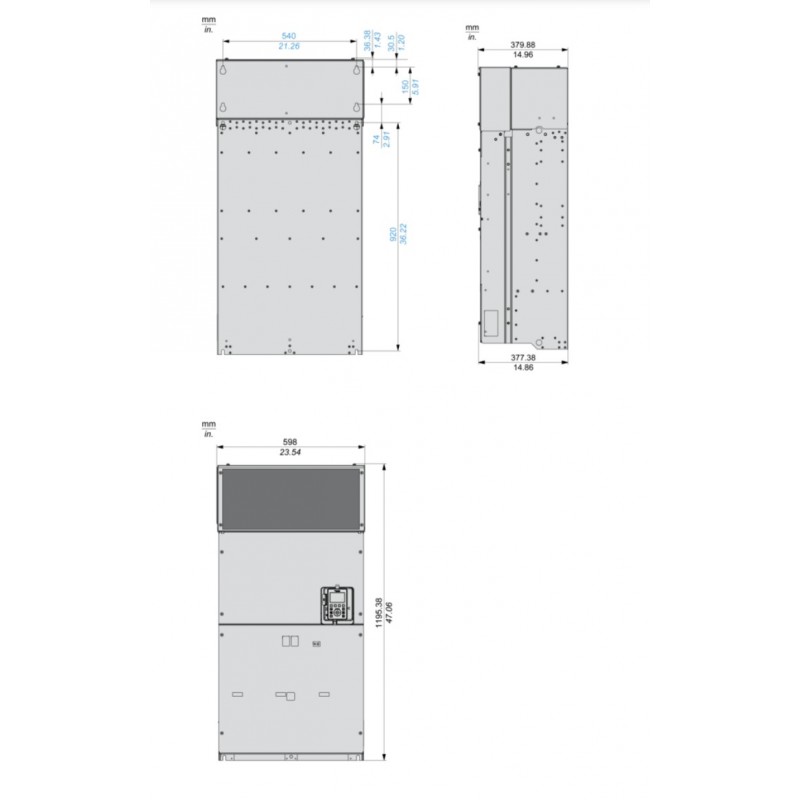

Габаритные размеры. (ВхШхГ), мм | 1195х598х380 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Дополнительные функции | |
Функция предотвращения гидроударов | Есть |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число дискретных (транзисторных) выходов | 2 |
Число/Тип аналоговых входов | 3 (0-5(10)V или 0(4)-20mA) |
Число/Тип аналоговых выходов | 2 (0-10V или 0(4)-20mA) |
Число/Тип дискретных входов | 6 (24...30В пост) |
Число/Тип релейных выходов | 3 (250 В AC, 3 A / 30 В DC, 3 A) |
Закон управления асинхронным двигателем | |
Векторное управление потоком без датчика соотношение (SVC) | Есть |
Скалярное (V/f) соотношение напряжение/частота | Есть |
Защиты | |
Отключения Момента (STO) | Есть |
Функции защиты от предварительного износа механизма | Есть |
Ограничение количества пусков двигателя | Есть |
От короткого замыкания | Есть |
Очистка насосного агрегата путем кратковременного реверсирования | Есть |
Перегрузка по току | Есть |
Пониженное и повышенное напряжение питающей сети | Есть |
Потеря фаз в трехфазной тепловой защите двигателя | Есть |
Тепловая защита двигателя и привода | Есть |
Управление пуском и остановом насосных агрегатов | Есть |
