HMISBC - SE Magelis SCU процессорный модуль 8DI/8DO + 4AI/2AO, Schneider Electric

Описание HMISBC - SE Magelis SCU процессорный модуль 8DI/8DO + 4AI/2AO, Schneider Electric

Magelis HMI SCU объединяют в одном устройстве возможности ПЛК и ЧМИ, и адаптированы для задач по локальной диспетчеризации с возможностью передачи данных на верхний уровень, и, в то же время, управления малыми машинами и установками.

Конструктивные особенности

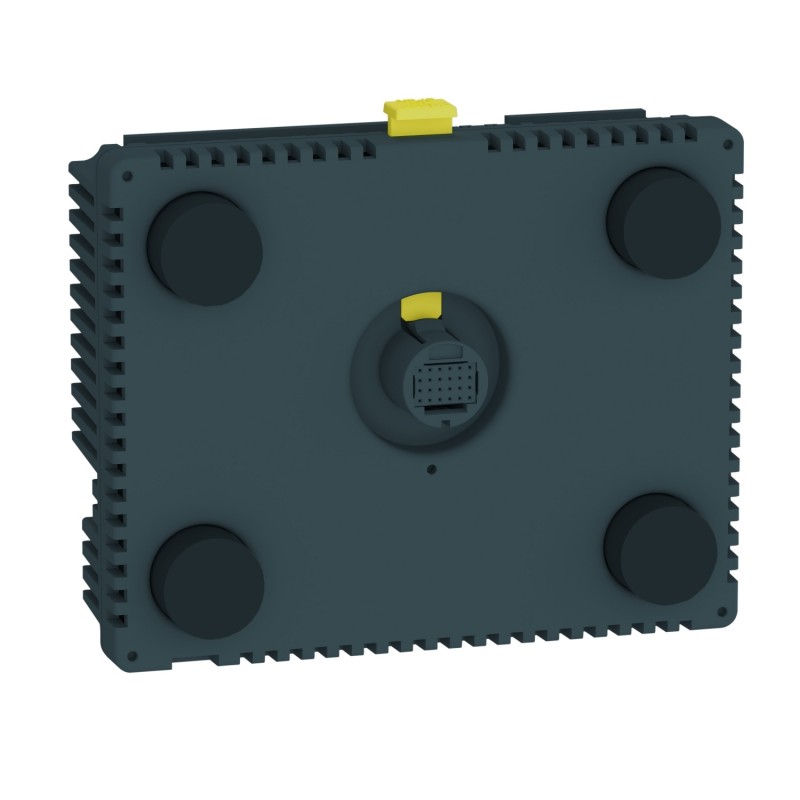

Панели-контроллеры HMI SCU наследуют конструкцию панели оператора HMI STU,в частности каждая панель-контроллер состоит из двух модулей: модуля экрана и модуля процессора, а монтаж на двери шкафа осуществляется через стандартное отверстиеØ22 мм. Кроме того, модули можно смонтировать раздельно используя специальный кабель, при этом процессорный модуль устанавливается внутри шкафа на DIN-рейку.

Модули экранов представлены двумя полноцветными сенсорными TFT-дисплеями с диагоналями 3,5” и 5,7” (IP65 по передней панели).

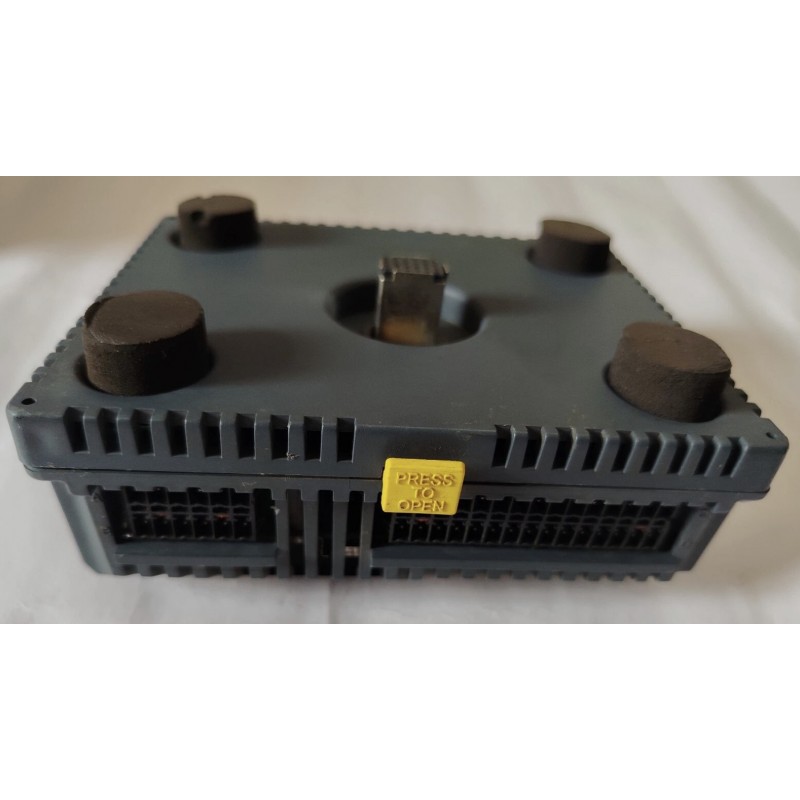

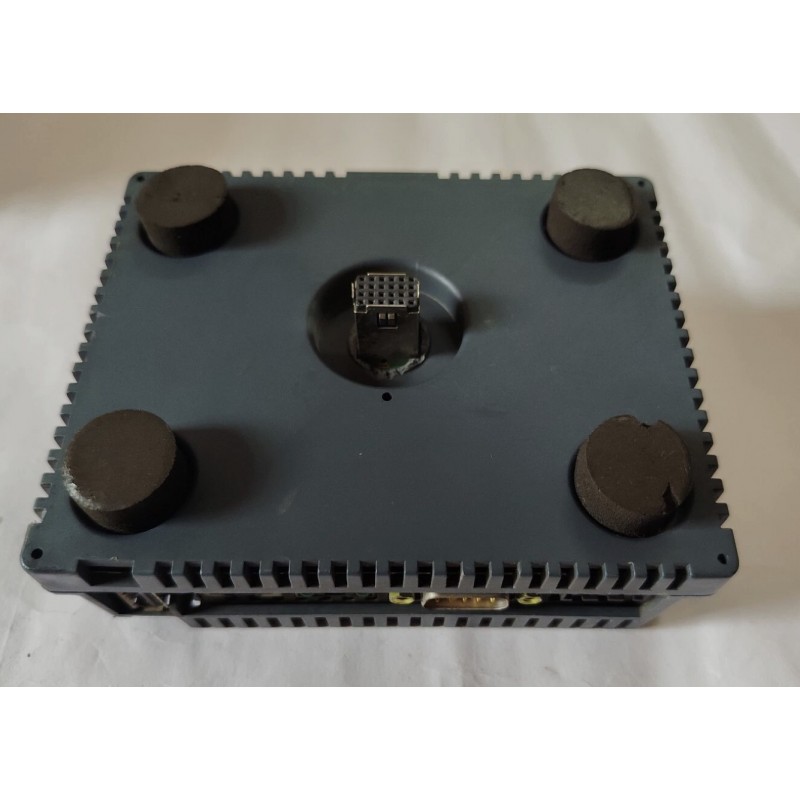

На процессорном модуле располагаются клеммы питания (24VDC), коннекторы встроенных входов-выходов и порты коммуникационных интерфейсов.

Входы-выходы

По типу и количеству встроенных каналов ввода-вывода панели HMI SCU делятся на две группы:

• для простых машин – 16DI, 10DO, без аналоговых каналов;
• для простых процессов – 8DI, 8DO, 4AI, 2AO.

Количество входов-выходов является фиксированным, без возможности расширения.
Два дискретных входа могут использоваться для функций быстрого счета, остальные входы – общего назначения.
Два транзисторных выхода – в качестве рефлексных выходов быстрого счета или для ШИМ/PTO функций. Кроме этих двух транзисторных выходов (24VDC источник)остальные (8 или 6) являются релейными (сухой контакт, 2А 220VAC).
Два аналоговых канала ввода и два канала вывода поддерживают стандартные нормированные сигналы (±10В, 0…10В, 0/4…20мА) разрешением 12 бит.

Коммуникации

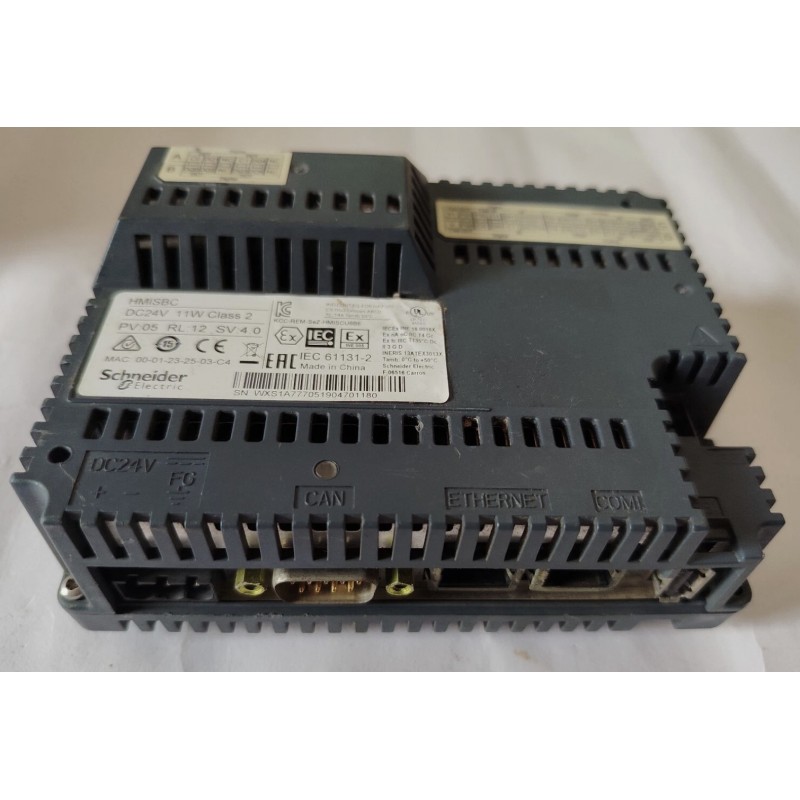

Все панели-контроллеры несут 4 типа коммуникационных интерфейсов:

• CANopen-мастер, на разъеме SUB-D9;
• RS-232/RS-485 с поддержкой Modbus-RTU;
• Ethernet TCP/IP;
• и два USB-порта для загрузки приложения или подключения периферийного устройства.

Программное обеспечение

Программирование и отладка работы производится при помощи ПО SoMachine, в чей состав также входит
ПО Vijeo Designer.
SoMachine отвечает за общее ведение проекта и контроллерную часть.

SoMachine основан на среде CodeSys 3, поддерживает все стандартныеIEC-языки программирования.

Vijeo Designer предназначен для создания визуальной части приложения.

Программирование панели осуществляется напрямую посредством USB-кабеля, или через Ethernet.
