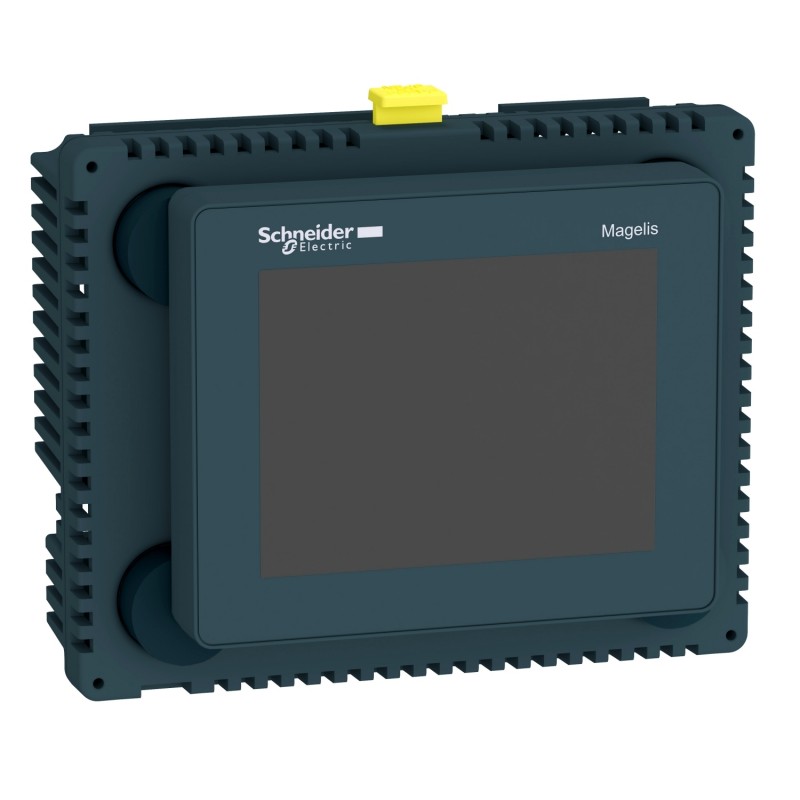

(HMISCU6B5) SE Magelis SCU контроллер с панелью 3,5' с дискр 8вх./8вых. и аналог 4вх./2вых., Schneider Electric
Magelis HMI SCU объединяют в одном устройстве возможности ПЛК и ЧМИ, и адаптированы для задач по локальной диспетчеризации с возможностью передачи данных на верхний уровень, и, в то же время, управления малыми машинами и установками.
Конструктивные особенности
Панели-контроллеры HMI SCU наследуют конструкцию панели оператора HMI STU,в частности каждая панель-контроллер состоит из двух модулей: модуля экрана и модуля процессора, а монтаж на двери шкафа осуществляется через стандартное отверстиеØ22 мм. Кроме того, модули можно смонтировать раздельно используя специальный кабель, при этом процессорный модуль устанавливается внутри шкафа на DIN-рейку.
Модули экранов представлены двумя полноцветными сенсорными TFT-дисплеями с диагоналями 3,5” и 5,7” (IP65 по передней панели).

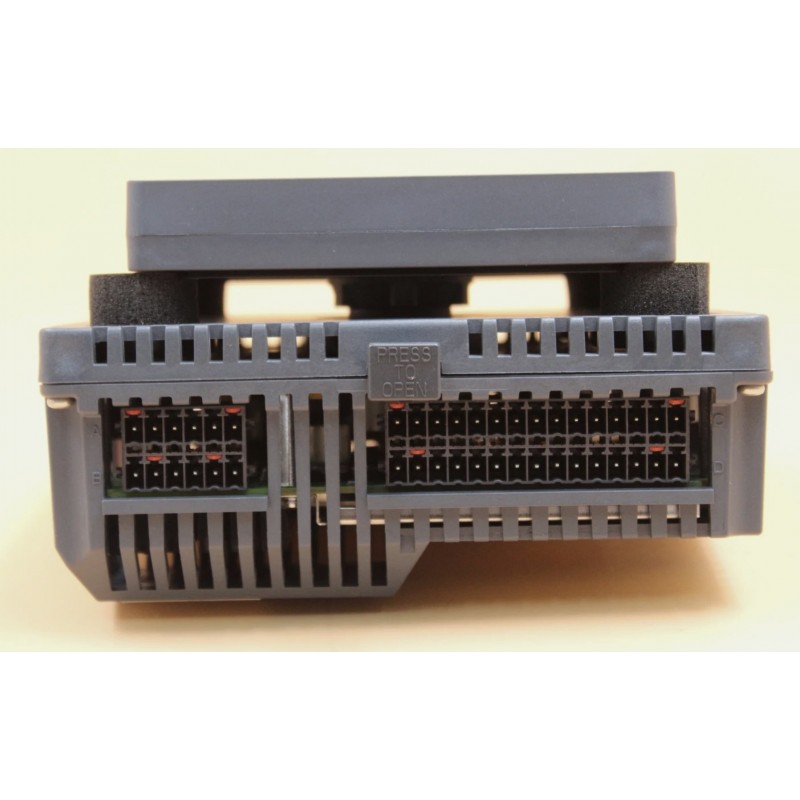

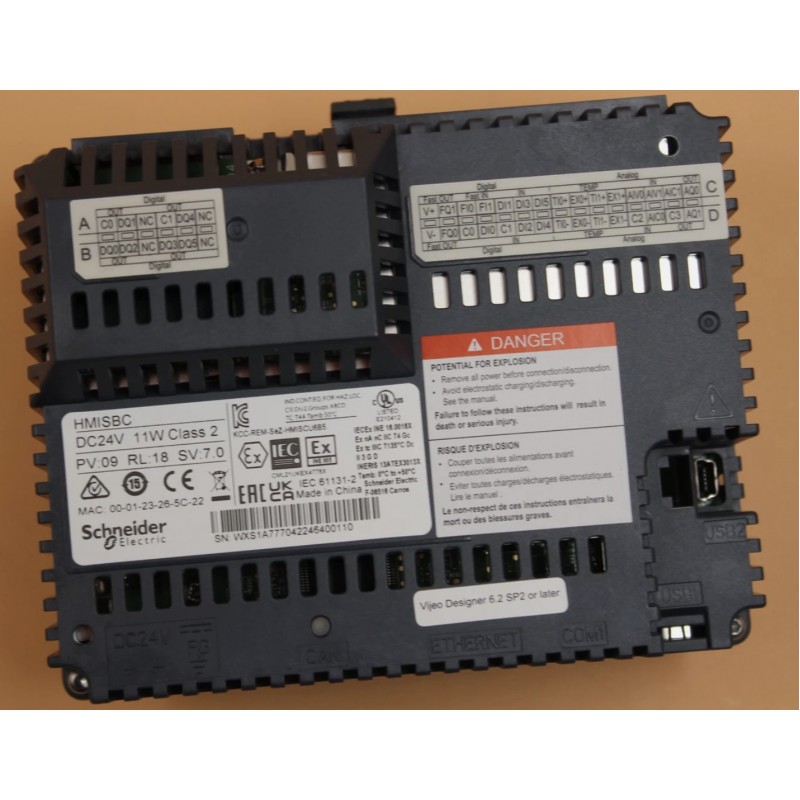

На процессорном модуле располагаются клеммы питания (24VDC), коннекторы встроенных входов-выходов и порты коммуникационных интерфейсов.
Входы-выходы
По типу и количеству встроенных каналов ввода-вывода панели HMI SCU делятся на две группы:
- для простых машин – 16DI, 10DO, без аналоговых каналов;
- для простых процессов – 8DI, 8DO, 4AI, 2AO.
Количество входов-выходов является фиксированным, без возможности расширения.
Два дискретных входа могут использоваться для функций быстрого счета, остальные входы – общего назначения.
Два транзисторных выхода – в качестве рефлексных выходов быстрого счета или для ШИМ/PTO функций. Кроме этих двух транзисторных выходов (24VDC источник)остальные (8 или 6) являются релейными (сухой контакт, 2А 220VAC).
Два аналоговых канала ввода и два канала вывода поддерживают стандартные нормированные сигналы (±10В, 0…10В, 0/4…20мА) разрешением 12 бит.
Коммуникации

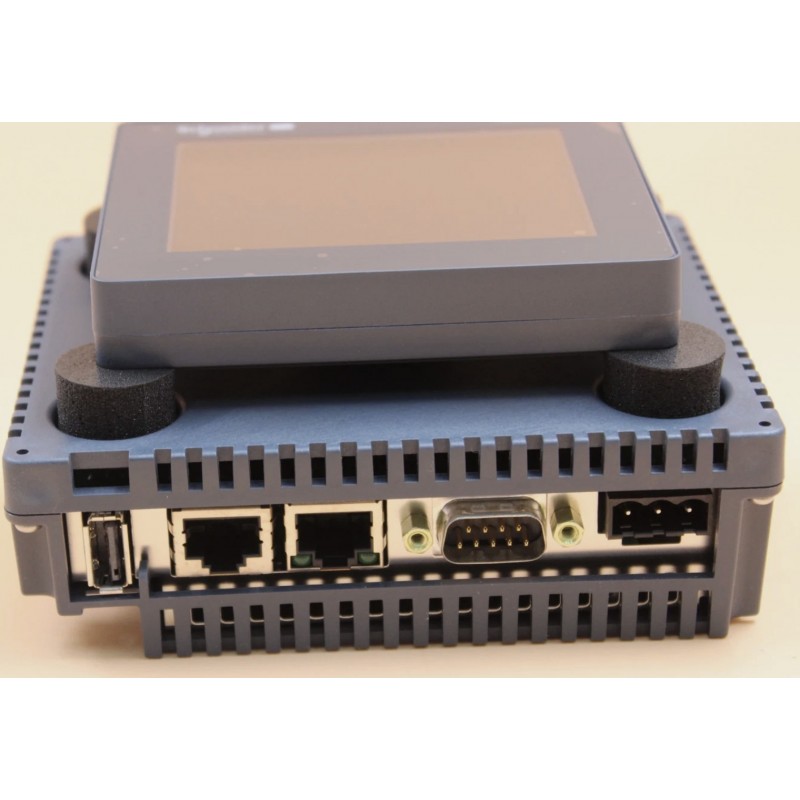

Все панели-контроллеры несут 4 типа коммуникационных интерфейсов:
- CANopen-мастер, на разъеме SUB-D9;
- RS-232/RS-485 с поддержкой Modbus-RTU;
- Ethernet TCP/IP;
- и два USB-порта для загрузки приложения или подключения периферийного устройства.
Программное обеспечение
Программирование и отладка работы производится при помощи ПО SoMachine, в чей состав также входит
ПО Vijeo Designer.
SoMachine отвечает за общее ведение проекта и контроллерную часть.
SoMachine основан на среде CodeSys 3, поддерживает все стандартныеIEC-языки программирования.
Vijeo Designer предназначен для создания визуальной части приложения.
Программирование панели осуществляется напрямую посредством USB-кабеля, или через Ethernet.
Основные характеристики | |
Серия | SE Magelis SCU |
Тип | . |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | . |
Наличие Ethernet RJ45 | Есть |
Напряжение питания, В | 24 В постоянного тока |
операционная система | Magelis |
Описание памяти | 128 МБ флеш-памяти, тип NAND |
Протоколы сторонних производителей | Modbus TCP / IP / CANopen / Modbus |
Размер дисплея, дюйма | 3,5 |
Разрешение экрана, пикселей | 320 x 240 |
Тип дисплея | Цветной TFT LCD |
Тип модуля | . |
Тип охлаждения | Естественная конвекция |
Тип подключения | 1 СОМ-порта RS-232/RS-485, встроенный порт USB |
Тип терминала | Сенсорный дисплей |
Функциональные клавиши | Нет |
Встроенный ПЛК | Есть |
Влажность | 10 ... 90% без конденсации |
Температура окружающего воздуха для работы | 0 ... 50 ° С |
Степень защиты IP | Передняя панель IP65 |
Вес, кг | 0,551 |
Габаритные размеры. (ВхШхГ), мм | 74,95х128х102 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число дискретных (транзисторных) выходов | 8 |
Число/Тип аналоговых входов | 4 |
Число/Тип аналоговых выходов | 2 |
Число/Тип дискретных входов | 8 |
