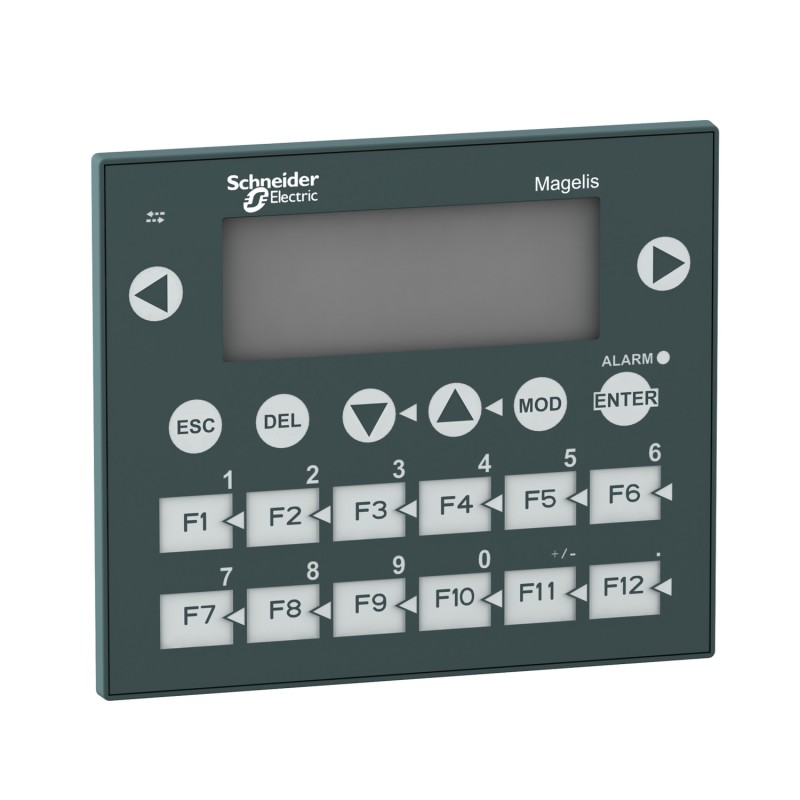

(XBTR400) Magelis компактный символьный дисплей 4x20, питание от ПЛК, Schneider Electric
Снято с производства
Компактные панели Magelis XBT N используются для отображения текстов сообщений и значений переменных. Кроме того, компактные терминалы Magelis XBT RT могут отображать небольшие графические элементы.
Различные клавиши используются для:
* изменения значений переменных;
* подачи команды управляемому механизму;
* перемещения по страницам приложения.
На терминалах XBT RT для модификации переменных, управления оборудованием и навигации по приложению также можно использовать сенсорный экран. Терминалы оснащены портом принтера для вывода на печать предупредительных сообщений.
Все компактные панели Magelis имеют похожий пользовательский интерфейс, отвечающий требованиям эргономики:
-Настраиваемый сенсорный экран, только для XBT RT (режим touch-sensitive).
-2 сервисные клавиши ( , ) настраиваются для контекстных переходов или управления для XBT N/R и XBT RT (режимы “Ввод/Управление”).
-2 сервисные клавиши (ESC, ENTER), не программируемые.
-Дополнительно к этим клавишам:
* для дисплейных модулей XBT N: 4 настраиваемые клавиши, функциональные (режим управления) или служебные (режим ввода)
* для терминалов XBT R: 4 служебные клавиши, не настраиваемые, и 12 функциональных или цифровых клавиш (зависит от контекста)
* для терминалов XBT RT в режимах управления или ввода: 4 настраиваемые функциональные клавиши;
* 4 служебные клавиши (не настраиваемые).
Основные характеристики | |
Серия | Magelis XBTR |
Тип | . |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | . |
Наличие Ethernet RJ45 | Нет |
Напряжение питания, В | От ПЛК |
операционная система | Windows |
Описание памяти | 512 Кбайт |
Протоколы сторонних производителей | Modbus |
Размер дисплея, дюйма | 4x20 |
Разрешение экрана, пикселей | 122 x 32 |
Тип дисплея | Матричный ЖК |
Тип модуля | . |
Тип охлаждения | Естественная конвекция |
Тип подключения | 1 СОМ-порта RS-232/RS-485 |
Функциональные клавиши | 20 |
Влажность | 0…85 % без конденсации |
Температура окружающего воздуха для работы | 0 ... 55 ° С |
Степень защиты IP | Передняя панель IP65 |
Вес, кг | 0,55 |
Габаритные размеры. (ВхШхГ), мм | 118х137х39 мм |
Страна (Бренд/Производство) | Франция/Тайвань |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
