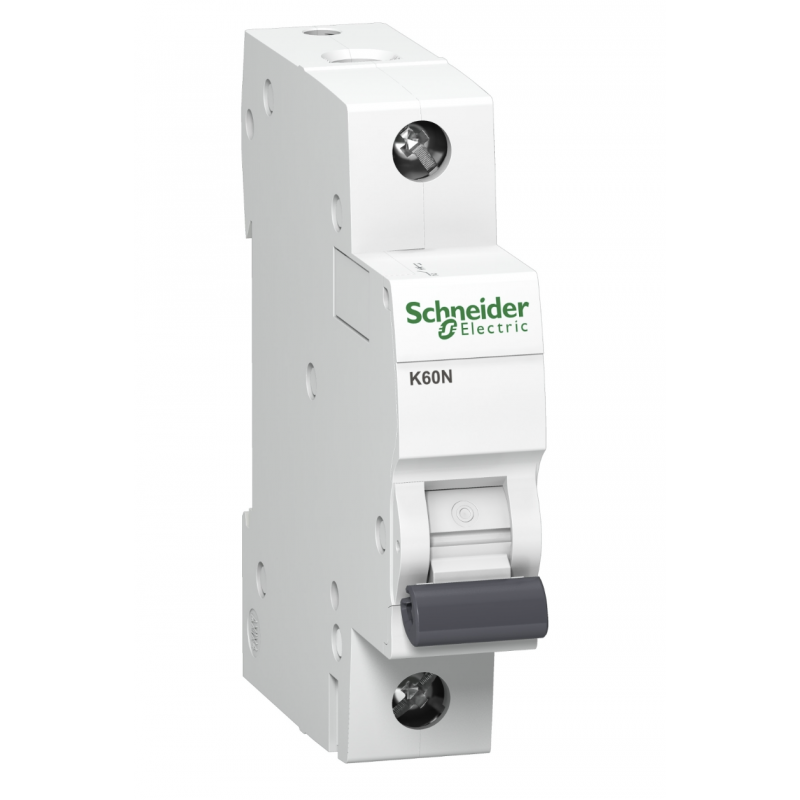

A9K01116 - Автоматический выключатель K60N, 1P In=16 A, кривая B, 6 кА, Schneider Electric

Серия Schneider Electric K60N — это модульные автоматические выключатели для установки на DIN-рейку, предназначенные для защиты электрических цепей в жилых, коммерческих и лёгких промышленных сетях. Эти автоматы поєднуют компактность, простоту монтажа, высокую надёжность и полную совместимость со стандартными решениями распределительных щитов.

Основные особенности и преимущества

• Модульный корпус 35 мм — быстрый монтаж на стандартную DIN-рейку.

• Компактные размеры — экономия места в щите и удобство установки.

• Теплово-магнитный расцепитель — комбинированная защита от перегрузки (тепловая часть) и короткого замыкания (магнитная часть).

• Чёткая индикация состояния — «Вкл / Выкл / Отключено по аварии».

• Блокировка рычага — защита от случайного включения во время обслуживания.

• Полная совместимость с аксессуарами Schneider — вспомогательные контакты, сигнальные модули, шины питания, комплекты маркировки.

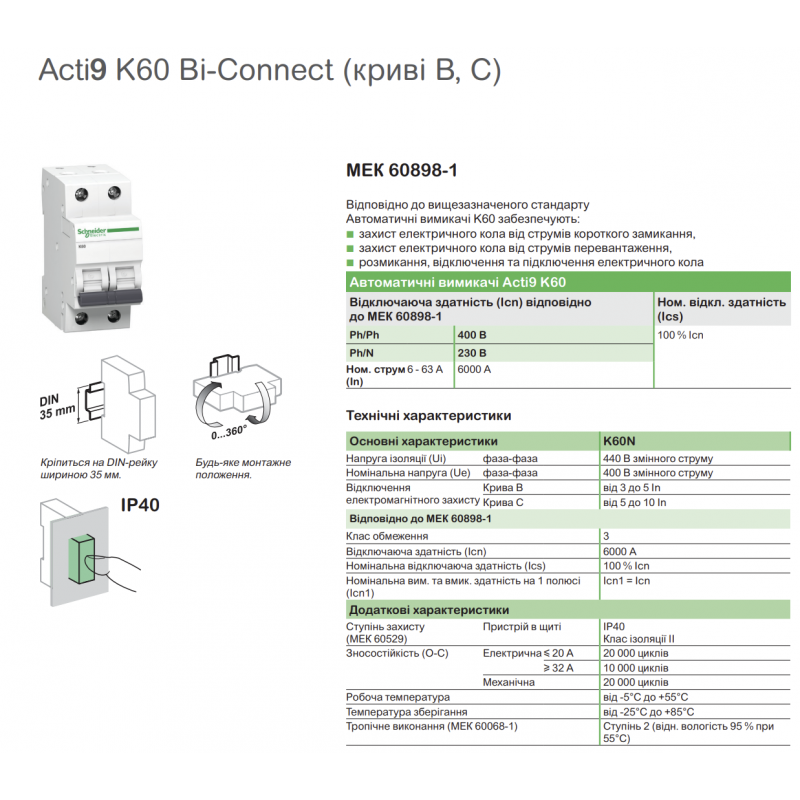

Технические характеристики (обобщённо)

Конкретные параметры могут различаться в зависимости от модели, поэтому точные данные необходимо уточнять в техническом паспорте:

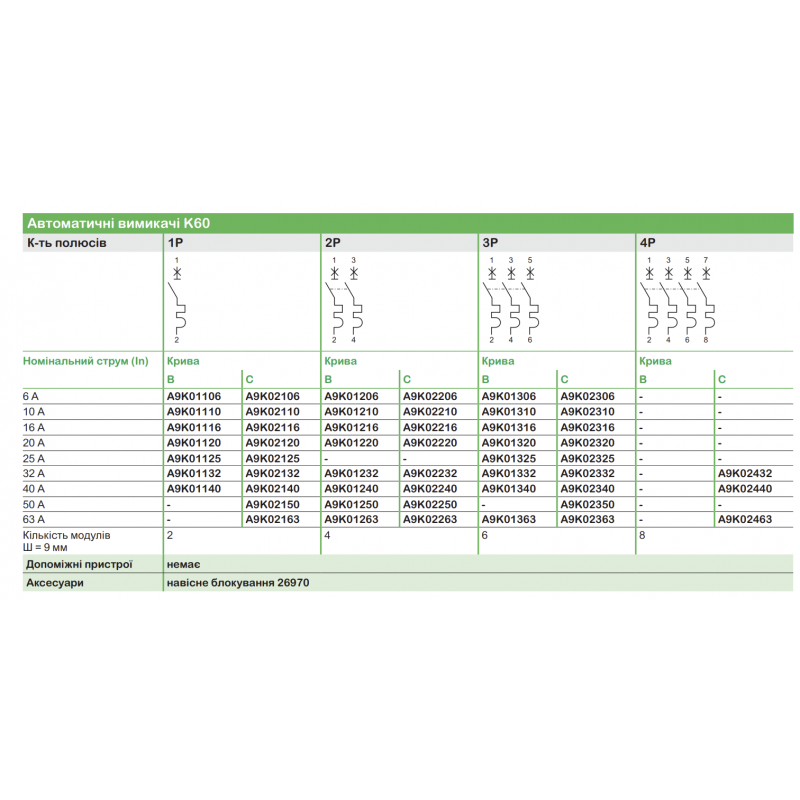

• Количество полюсов: 1P, 2P, 3P, 4P

• Номинальные токи: от бытовых до средних коммерческих значений

• Характеристики срабатывания: B, C, D

• Номинальное напряжение: 230/400 В AC

• Высокий механический ресурс — рассчитаны на множество циклов включения/отключения

• Соответствие стандартам: IEC / EN для автоматических выключателей и требований электробезопасности

Преимущества использования серии K60N

• Надёжная защита кабельных линий и оборудования от перегрузки и короткого замыкания.

• Широкая область применения — от бытовых распределительных щитов до небольших промышленных систем.

• Простота монтажа — удобные клеммы, стандартные габариты, лёгкое подключение.

• Расширяемость — совместимы с другими модульными устройствами Schneider: УЗО, дифавтоматами, реле контроля и т.п.

• Высокая безопасность — качественная изоляция, защита от случайного прикосновения, механическая блокировка.

Где применяются автоматические выключатели K60N

• Распределительные щиты квартир и частных домов

• Коммерческие и офисные помещения

• Объекты малого и среднего бизнеса (магазины, кафе, сервисные центры)

• Вспомогательные цепи промышленного оборудования — освещение, управление, автоматика

Монтаж и эксплуатация: ключевые рекомендации

• Перед установкой обязательно отключите питание и убедитесь в отсутствии напряжения.

• Подбирайте номинальный ток с учётом длительного рабочего тока кабеля, а не только нагрузки оборудования.

• Характеристика (B/C/D) должна соответствовать типу нагрузки — индуктивной, резистивной или смешанной.

• Для длинных линий учитывайте падение напряжения и возможные пусковые токи.

• Периодически проверяйте состояние клемм и отсутствие следов нагрева или ослабления контактов.

Аксессуары и дополнительные опции

• Вспомогательные и сигнальные контакты

• Шины питания и модули блокировки

• Маркировочные комплекты для удобной идентификации линий

• Дополнительные модули контроля состояния

Рекомендации по выбору

1. Определите номинальный ток, исходя из кабельной линии и характера нагрузки.

2. Выберите количество полюсов — 1P, 2P, 3P или 4P.

3. Для оборудования с высокими пусковыми токами используйте автоматы с характеристикой C или D.

4. Если требуется селективность — сравнивайте устройства по времятоковым характеристикам.
