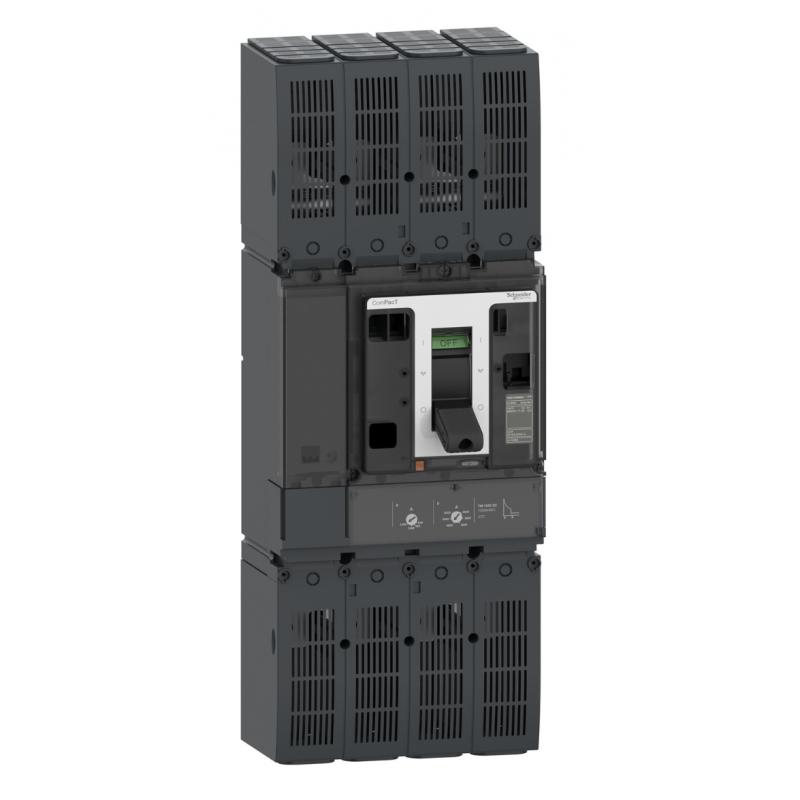

C1BN2TM630D – Автоматический выключатель ComPacT NSX1200N TMD, 2P In-630 A, 50 кА, 600 В DC, термомагнитный (0.7-1), Schneider Electric

Описание C1BN2TM630D – Автоматический выключатель ComPacT NSX1200N TMD, 2P In-630 A, 50 кА, 600 В DC, термомагнитный (0.7-1), Schneider Electric

Серия автоматических выключателей Schneider Electric ComPact NSX — это высокотехнологичная лінійка компактных силовых аппаратов, разработанная для защиты электрических сетей от перегрузок, коротких замыканий и аварийных режимов. Модели NSX отличаются высокой отключающей способностью, широким выбором номиналов и большим ассортиментом дополнительных модулей, что делает их универсальным решением для промышленных, коммерческих и инфраструктурных объектов.

Номинальные токи и полюсность

Линейка ComPact NSX охватывает широкий диапазон рабочих токов:

• NSX100 / NSX160 / NSX250 / NSX400 / NSX630 — номиналы от 2,5 до 630 А

• В зависимости от модификации доступна следующая полюсность:

  • 1-полюсные (1P) — защита однополюсных цепей переменного и постоянного тока

  • 2-полюсные (2P) — для однофазных или DC систем

  • 3-полюсные (3P3D) — наиболее распространённые для трёхфазных сетей

  • 4-полюсные (4P) — для сетей с нейтралью, с защитой или без защиты по N

Полюсность влияет на безопасность, габариты и возможности коммутации — серия NSX предоставляет максимальную гибкость выбора.

Типы расцепителей ComPact NSX

Серия поддерживает два основных типа расцепителей:

1. Тепломагнитные расцепители (TMD)

Используются в моделях:

• NSX100

• NSX160

• NSX250

Функции:

• Тепловой расцепитель — защита от перегрузки

• Магнитный расцепитель — защита от короткого замыкания

TMD-расцепители — это простой и надёжный вариант для стандартных задач в низковольтных распределительных сетях.

2. Электронные расцепители (Micrologic)

Более интеллектуальные устройства, используемые в старших моделях серии:

• Micrologic 2.x — базовая защита от токовых перегрузок

• Micrologic 5.x — расширенная защита + улучшенная селективность

• Micrologic 6.x — функции контроля энергии, регистрация параметров и событий

Преимущества электронных расцепителей:

• точная настройка уставок

• улучшенная селективность

• возможность энергоучёта

• диагностика аварийных режимов

• интеграция в системы автоматизации

Micrologic особенно актуален в промышленности, объектах с повышенной ответственностью и системах энергоуправления.

Отключающая способность

Коммутирующая возможность моделей зависит от серии:

• 18 кА — базовая (NSX100F)

• 25 кА — средняя (NSX100B)

• 36 кА — усиленная (NSX100F/NSX400F/NSX630F DC)

• 50–70 кА и выше — версии высокой прочности (NSX400/630 N/H/L/M)

Большой выбор отключающих способностей позволяет использовать ComPact NSX в сетях разного уровня, включая системы с высокими токами КЗ.

Поддерживаемые аксессуары ComPact NSX

Серия предусматривает полный набор модулей, которые значительно расширяют функциональность автоматов.

1. Дополнительные контакты

• OF — сигнал положения (Вкл/Выкл)

• SD — сигнал срабатывания

• OF/SD комбинированные

• SDV — аварийный сигнал

Применяются для мониторинга, удалённого контроля и интеграции в системы автоматизации.

2. Независимые (MX) и минимальные (MN) расцепители

• MX — дистанционное отключение по управляющему сигналу

• MN — отключение при падении напряжения

Поддерживаются номиналы от 12 В DC до 400+ В AC.

3. Моторные приводы (Motor Mechanisms)

Позволяют:

• дистанционно включать и отключать автомат

• интегрировать выключатель в систему АСУТП

• обеспечивать автоматическое восстановление питания

Используются в системах автоматического ввода резерва (АВР).

4. Механические модули и блокировки

• Замки

• Напольные и фронтальные блокировки

• Перегородки между фазами

• Полюсные расширители

Служат для повышения безопасности и удобства установки.

5. Поворотные и выносные рукоятки

Решения для шкафов любой конфигурации:

• стандартные чёрные

• красно-жёлтые для аварийного управления

• выносные (door-mounted) для шкафов и распределительных панелей

Позволяют управлять автоматом без доступа в шкаф.

6. Клеммные заглушки и аксессуары подключения

• короткие и длинные заглушки

• защитные накладки

• комплекты для расширителей

Защищают соединения и обеспечивают безопасную эксплуатацию.

Области применения

Автоматы ComPact NSX используются в:

• промышленных распределительных щитах

• энергетических и инфраструктурных объектах

• коммерческих зданиях

• ЦОДах

• инженерных сетях и автоматизации

Идеальны для защиты двигателей, трансформаторов, кабельных линий и силового оборудования.

Schneider Electric ComPact NSX — это универсальная и профессиональная линейка автоматических выключателей, которая объединяет высокую защиту, гибкость настройки, большой выбор аксессуаров и возможности интеграции в современные системы управления. Благодаря богатому ассортименту расцепителей, широкому диапазону полюсности и модульности, NSX остаётся одним из лучших решений для систем низковольтного распределения энергии.
