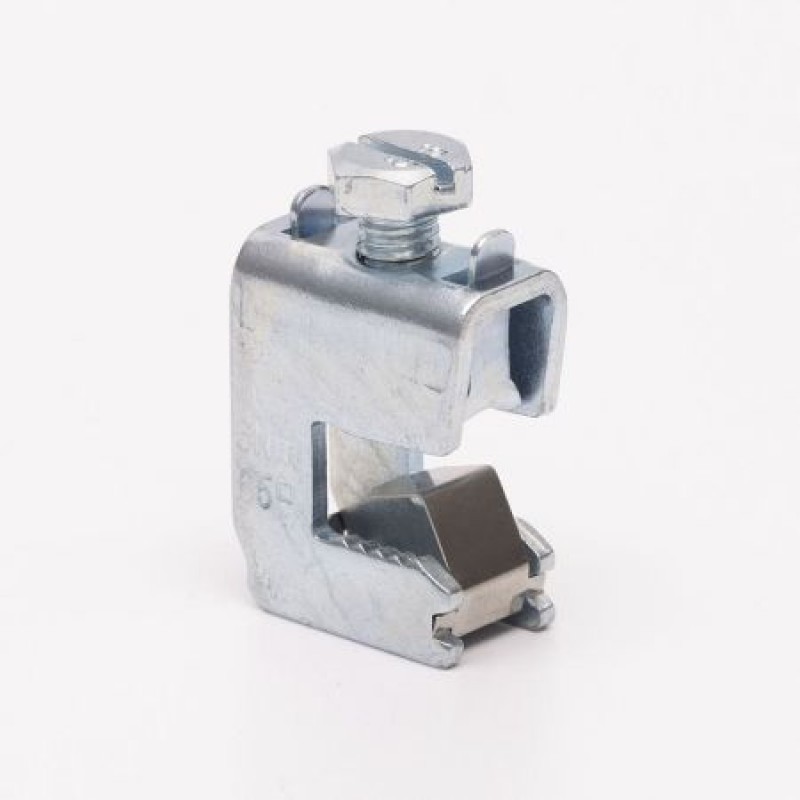

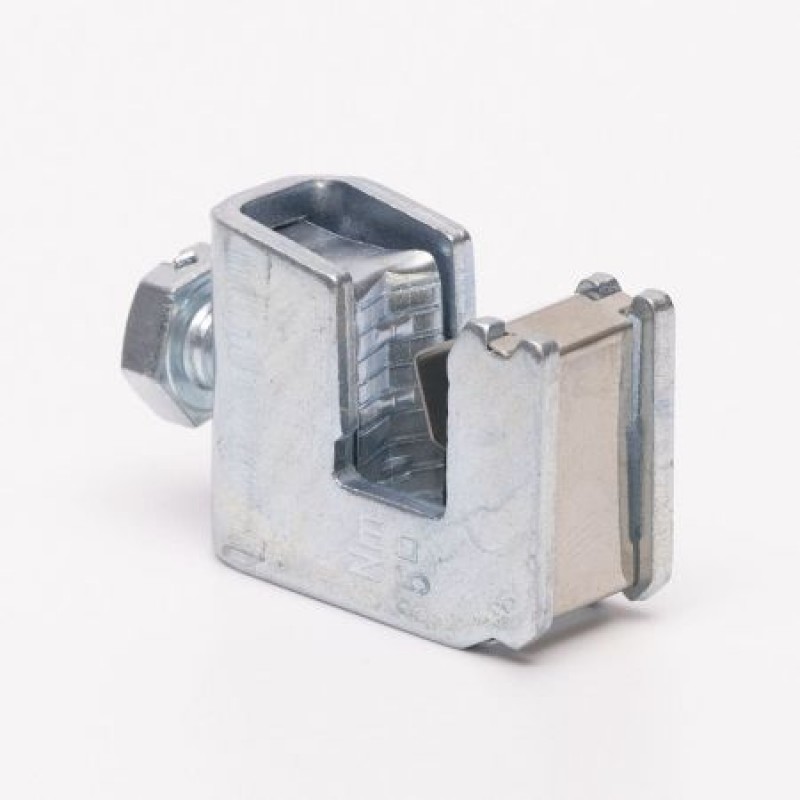

Шинный разъем BCT для подключения кабеля 4-35 мм² к шине 10 мм, TAKEL (501237)

Описание Шинный разъем BCT для подключения кабеля 4-35 мм² к шине 10 мм, TAKEL (501237)

Клеммы Takel BCT для шин: быстрое и надежное подключение без сверления

Клеммы серии BCT от компании Takel — это современное решение для оперативного и безопасного подключения проводников к токоведущим шинам без необходимости сверления. Такое конструктивное исполнение значительно упрощает монтаж и делает данные клеммы оптимальным выбором для сборки распределительных щитов, НКУ и шкафов управления.

Назначение и область применения

Клеммы Takel BCT предназначены для создания надежного электрического контакта между зачищенным проводом и медными или алюминиевыми шинами. Они активно используются в:

• низковольтных комплектных устройствах (НКУ);

• вводно-распределительных устройствах (ВРУ);

• промышленных электроустановках;

• системах распределения электроэнергии;

• подключении силовых кабелей к шинным трассам.

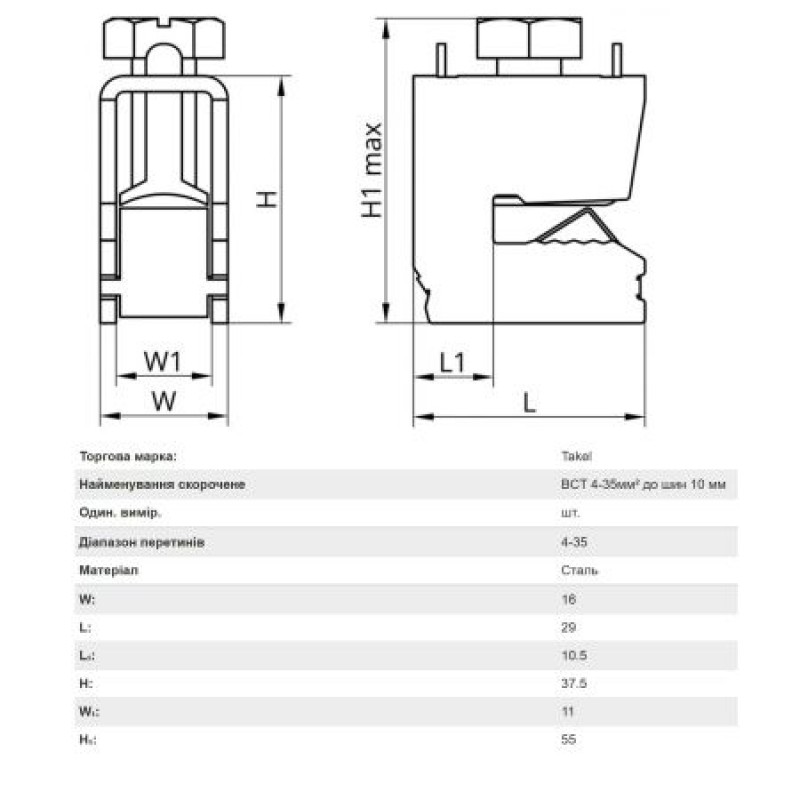

Технические характеристики

• Материал корпуса: оцинкованная сталь высокой прочности (устойчивость к коррозии и механическим нагрузкам)

• Диапазон сечений проводников: от 1,5 до 185 мм²

• Совместимая толщина шин: 5 мм и 10 мм

• Тип подключения: винтовой зажим с прижимной скобой

• Тип проводников: одножильные и многожильные (рекомендуется использование наконечников)

Преимущества клемм BCT

• Монтаж без сверления шин
  Сохраняется целостность и проводимость медных и алюминиевых шин

• Быстрая установка
  Подключение занимает минимум времени — идеальное решение для серийной сборки

• Высокая надежность контакта
  Пружинная скоба обеспечивает плотное прижатие и большую площадь контакта

• Универсальность применения
  Подходят для различных типов проводников и условий эксплуатации

• Компактные размеры
  Позволяют эффективно использовать пространство внутри электрощита

Популярные модели клемм Takel BCT

Рекомендации по монтажу

1. Подберите клемму в соответствии с толщиной шины (5 или 10 мм) и сечением провода.

2. Зачистите провод на длину, соответствующую контактной зоне.

3. Установите клемму на шину.

4. Вставьте провод под прижимную скобу.

5. Надежно затяните винт.

6. Рекомендуется периодически проверять затяжку, особенно при использовании алюминиевых проводников.

Почему стоит выбрать Takel BCT

Клеммы Takel BCT — это сочетание надежности, скорости монтажа и высокой электропроводности. Они позволяют существенно сократить время сборки электрощитов и повысить качество электрических соединений без дополнительных операций с шинами.
