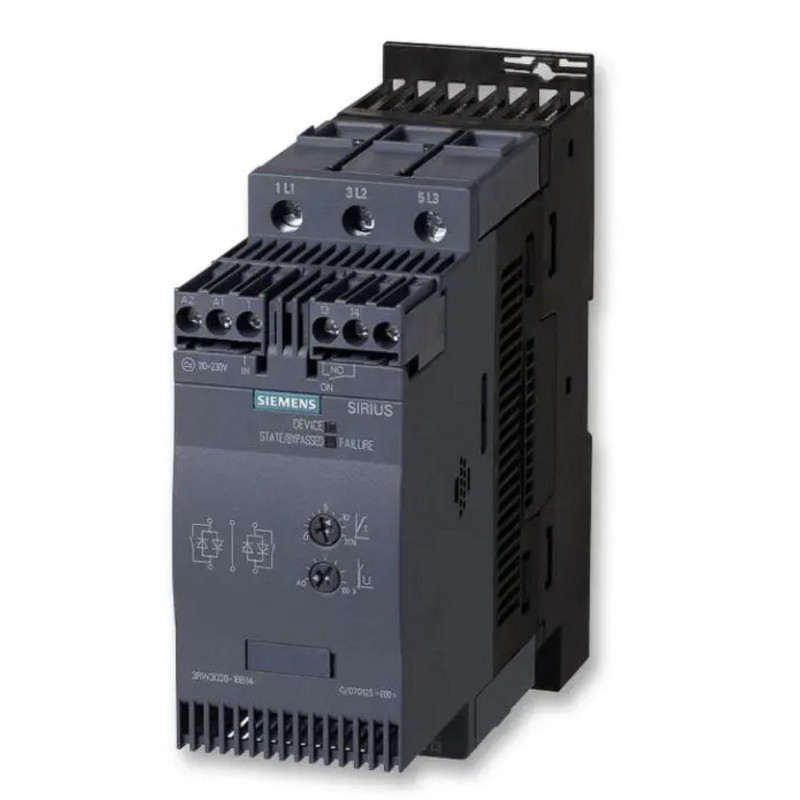

(3RW3036-1BB14) Устройство плавного пуска 3RW30, P=22 кВт, Uвх=3Фх380В, Siemens
Устройства плавного пуска SIRIUS 3RW30 уменьшают напряжение на электродвигателе за счет регулируемой фазовой отсечки и линейно увеличивают его от заданного пускового значения до номинального рабочего напряжения. При этом во время разгона двигателя устройства ограничивают и ток,и крутящий момент и позволяют избежать бросков, характерных для прямого пуска и пуска со схемой звезда-треугольник. Все это существенно уменьшает провалы напряжения в сети и снижает нагрузку на механическую часть привода.
Устройства плавного пуска создают щадящий режим пуска для подключенного оборудования, тем самым уменьшая его износ и обеспечивая длительный и бесперебойный производственный процесс. Возможность установить начальное напряжение пуска позволяет индивидуально настраивать эти устройства, исходя из требований конкретного применения, и не ограничиваться, в отличие от пускателей со схемой звезда-треугольник, только двумя фиксированными напряжениями.
Встроенные шунтирующие контакты предотвращают потери мощности на силовых полупроводниках (тиристорах) после разгона двигателя. Это уменьшает тепловые потери, позволяя сделать корпус более компактным, и избавляет от необходимости использовать внешние шунтирующие схемы.
Устройства плавного пуска SIRIUS 3RW30 доступны в различных исполнениях:
• Стандартное исполнение в типоразмерах S00, S0, S2 и S3 со встроенной системой шунтирующих контактов для пуска трехфазных двигателей с постоянным числом оборотов.
• Исполнение в корпусе шириной 22,5 мм без шунтирующих контактов для пуска трехфазных двигателей с постоянным числом оборотов.
Предлагаемые устройства плавного пуска мощностью до 55 кВт (при 400 В) рассчитаны настандартное применение в трехфазных сетях. Компактные размеры, малые потери мощности и простота ввода в эксплуатацию — это лишь малая часть из всего множества преимуществ, которыми обладают данные устройства плавного пуска
Функциональность
Компактные устройства плавного пуска SIRIUS 3RW30 занимают примерно в три раза меньше места, чем большинство сборок, сравнимой мощности, со схемой звезда-треугольник. При этом они не только экономят пространство в шкафу управления, но и позволяют обойтись без электромонтажных работ, необходимых при сборке пускателей со схемой звезда-треугольник. Это особенно заметно, если двигатели имеют большую мощность, так как для них очень редко предлагаются полностью смонтированные и подключенные сборки. Одновременно уменьшается число кабелей от пускателя к двигателю с шести до трех. Компактность, небольшое время подготовки, простой электромонтаж и быстрый ввод в эксплуатацию приводят к заметному снижению издержек.
Шунтирующие контакты в этих устройствах плавного пуска во время работы защищены встроенной электронной системой гашения электрической дуги. Это предотвращает повреждение шунтирующих контактов при сбое, например, при кратковременном прерывании управляющего напряжения,механических вибрациях или при возникновении дефектов вследствие износа элементов цепи управления или пружин главных контактов.
В устройствах 3RW30 с двухфазным управлением используется метод управления Polarity Balancing (баланс полярности), который предотвращает появление в пусковом токе постоянных составляющих. Ток, протекающий в неуправляемой фазе таких устройств, образуется путем наложения токов двух управляемых фаз. В результате под воздействием физических процессов происходит асимметричное распределение трех фазных токов во время разгона двигателя. Хотя это явление и не поддается контролю, для большинства применений оно не критично.
Кроме этой асимметрии, управление силовыми полупроводниковыми приборами также вызывает появление уже упомянутых постоянных составляющих, которые при начальном напряжении менее 50% от номинального рабочего напряжения могут приводить к сильным шумам в двигателе. Методу правления, используемый в данных устройствах плавного пуска, полностью устраняет эти постоянные составляющие в процессе разгона двигателя и, таким образом, предотвращает возникновение тормозного момента.
Он обеспечивает равномерное увеличение числа оборотов, крутящего момента и тока, позволяя осуществлять плавный пуск двигателя двумя фазами. При этом акустические показатели такого пуска приближаются к показателям плавного пуска с тремя управляемыми фазами. Это становится возможным благодаря тому, что во время разгона двигателя происходит постоянное динамическое выравнивание и балансировка полу волн тока разной полярности. Поэтому метод и получил название «баланс полярности».
• Плавный пуск с линейным изменением напряжения; диапазон настройки: - пусковое напряжение Us от 40 до 100%; - время разгона tR от 0 до 20 с.
• Встроенная система шунтирующих контактов для минимизации потерь мощности.
• Настройка двумя поворотными регуляторами.
• Простой монтаж и ввод в эксплуатацию.
• Напряжение сети 50/60 Гц, от 200 до 480В.
• Два варианта устройств для разного напряжения управления: 24 В AC/DC и 110...230 В AC/DC.
• Широкий диапазон температур: от -25 до+60° C.
• Удобное управление и возможность обработки сигналов устройства другими компонентами системы благодаря наличию встроенного блок-контакта
Устройства плавного пуска 3RW30 предназначены для плавного пуска 3-фазных асинхронных двигателей.
Двухфазное управление позволяет ограничивать ток во всех трех фазах в течение всего времени разгона. Благодаря постоянному регулированию напряжения отсутствуют броски тока и резкое увеличение момента, которые неизбежны, если использовать, например, пускатели со схемой звезда-треугольник.
Основные характеристики | |
Серия | 3RW30 |
Тип | . |
Тип пуска | Пуск с постепенным увеличением напряжения |
Выходной ток, А | 45 |
Количество фаз | 3 |
Максимальная мощность рассеивания, кВт | . |
Мощность двигателя, кВт | 22 |
Напряжение питания, В | . |
Номинальное напряжение управления Us | 110..230 В AC/DC |
Панель программирования в комплекте с УПП | Нет |
Продолжительность пуска | 3 сек не больше 20 раза без увеличения типоразмера УПП |
Рабочие питания, В | 200...480 В |
Размер дисплея, дюйма | . |
Специальная область применения продукта | Простые машины |
Теристоры | По 2-м фазам |
Тип модуля | . |
Частота питания, Герц | 50/60 Гц +/- 5% |
Тип двигателя | Асинхронный |
Температура окружающего воздуха для работы | –25 до +60 °C |
Встроенный вентилятор | Есть |
Протокол порта связи | Нет |
Степень защиты IP | IP20 |
Вес, кг | 1,2 |
Габаритные размеры. (ВхШхГ), мм | 144х55х168 мм |
Страна (Бренд/Производство) | Германия / Германия |
Дополнительные функции | |
Встроенный байпас | Есть |
Регулировки | |
Время остановки | Нет |
Время разгона | 1 - 20 сек. |
Начальное напряжение | 40...100% |
Число и тип входов/выходов | |
Общее количество входов/выходов | . |
Число/Тип дискретных входов | 1 |
Число/Тип релейных выходов | 1 (250 В AC, 3 A / 30 В DC, 3,9 A/ 240 В AC, 0,5 A / 24 В AC/DC, 0,5 A) |
Стандартные условия пуска (КЛАСС 10)
* Гидравлический насос
* Пресс
* Ленточный транспортёр
* Роликовый транспортёр
* Шнековый транспортёр
* Насос систем отопления
