SRHME-S - Цоколь для реле серии HME, с фиксирующей скобой, 2 C/O, IMO

Описание SRHME-S - Цоколь для реле серии HME, с фиксирующей скобой, 2 C/O, IMO

Компактные промежуточные интерфейсные реле IMO серии HME (LMI)

На основе официальной технической документации представлено обновлённое описание компактных промежуточных интерфейсных реле серии HME (LMI) производства компании IMO. Реле предназначены для промышленной автоматизации, систем управления и сигнализации, где особенно важны компактные размеры, надёжность и удобство монтажа.

Общее описание

Реле IMO HME — это высокочувствительные интерфейсные реле с ультракомпактным дизайном, оптимизированные для установки на DIN-рейку с использованием совместимых колодок-оснований. Плоские контакты обеспечивают надёжное промышленное подключение, а встроенные элементы индикации упрощают контроль состояния реле в шкафах управления.

Функциональные особенности и преимущества

• Двойная индикация состояния: механическое индикаторное окно и светодиод (LED) для быстрого визуального контроля.

• Ручное управление и самоблокировка: кнопка на корпусе позволяет выполнять ручное тестирование и фиксацию состояния.

  • Синяя кнопка — версии с катушкой DC

  • Красная кнопка — версии с катушкой AC

• Контактная группа: 2 перекидных контакта (2 CO)

• Материал контактов: серебряный сплав (Ag) — стабильная коммутация и длительный срок службы

Основные технические параметры

• Номинальное напряжение контактов: 250 В AC / 30 В DC

• Максимальная мощность коммутации: до 3000 ВА / 360 Вт

• Сопротивление изоляции: 1000 МОм (500 В DC)

• Время срабатывания / отключения: 20 мс / 10 мс (при номинальном напряжении)

• Механический ресурс: до 10⁷ операций

• Электрический ресурс: до 10⁵ операций

• Рабочая влажность: 5–85 %

• Масса реле: около 20 г

Параметры катушки

• Потребляемая мощность:

  • 0,53 Вт (DC)

  • 1,0 ВА (AC)

• Доступные напряжения катушки:

  • DC: 12 В, 24 В, 48 В

  • AC: 24 В, 110 В, 230/240 В

Колодки (основания) и аксессуары для реле HME

Для быстрого и безопасного монтажа реле HME используются совместимые колодки-основания IMO.

Совместимые основания

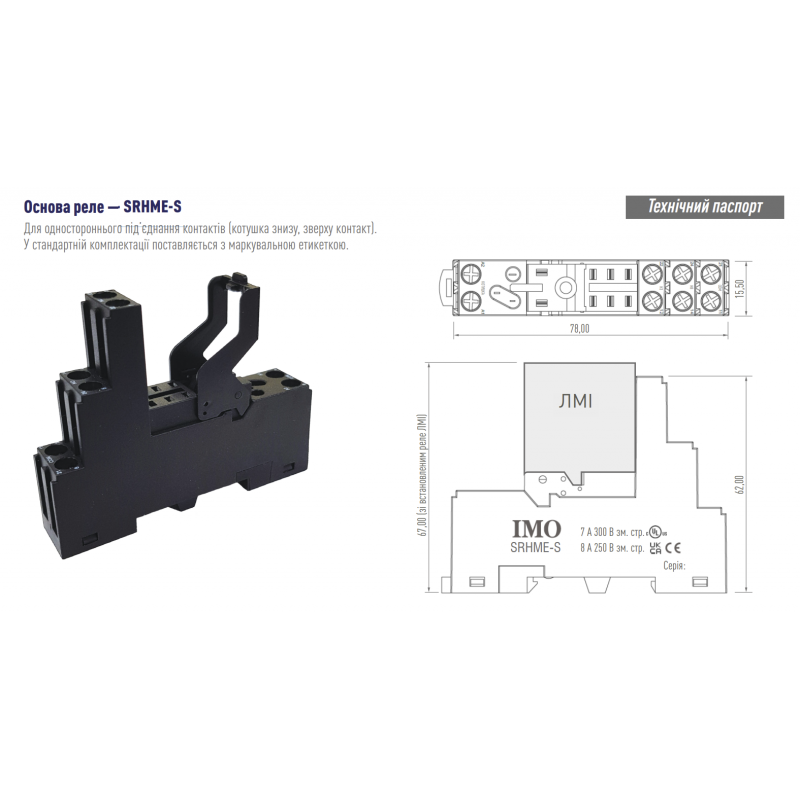

• SRHME-S — одностороннее подключение (катушка снизу, контакты сверху), поставляется с маркировочной этикеткой; номинал 7 А / 300 В AC.

• PFHME-S — основание с клеммами Push Fit (Push-In) для быстрого подключения проводов без инструмента; номинал 10 А / 300 В AC.

Дополнительные модули

• Съёмные функциональные модули (по запросу), включая PDLME1 — модуль с защитным диодом и/или индикацией.

Габаритные размеры

• Реле HME:

  • ширина — 12,6 мм

  • длина (по основанию) — 28,8 мм

  • высота без контактов — 32,3 мм

• В сборе с основанием SRHME-S: высота — 67,0 мм, длина — 62,0 мм

• В сборе с основанием PFHME-S: длина — 95,4 мм, высота — около 34,2 мм (без реле)

Области применения

Интерфейсные реле IMO HME (LMI) идеально подходят для:

• шкафов управления и автоматики;

• PLC-интерфейсов;

• систем сигнализации и управления нагрузками;

• промышленных и коммерческих электроустановок.
