SRNE3-D - Цоколь для реле серии HYE31, с фиксирующей скобой, 3 C/O, IMO

Описание SRNE3-D - Цоколь для реле серии HYE31, с фиксирующей скобой, 3 C/O, IMO

Миниатюрные промежуточные силовые реле IMO серии HYE и колодки к ним

На основе официального технического паспорта представляем описание миниатюрных промежуточных силовых реле серии HYE и совместимых колодок (баз) от компании IMO. Данное решение широко применяется в системах промышленной автоматизации, шкафах управления, релейных модулях и распределительных щитах.

1. Промежуточные реле мощности серии HYE

Реле IMO HYE — это компактные промежуточные реле, рассчитанные на коммутацию нагрузок до 10 А, обеспечивающие высокую надёжность и электрическую безопасность при работе в цепях управления и сигнализации.

Основные характеристики реле HYE

• Конфигурация контактов: от 2 до 4 перекидных контактов (CO)

• Максимальный коммутируемый ток: до 10 А

• Номинальное напряжение контактов:

  • 250 В AC

  • 30 В DC

• Материал контактов: AgSnO₂ (серебро-оксид олова); доступны версии с золотым напылением для малых токов

• Диэлектрическая прочность: 2 кВ между катушкой и контактами

• Способы монтажа:

  • установка в штепсельную колодку (розетку);

  • монтаж на печатную плату (PCB)

• Индикация состояния: исполнения со светодиодом (LED) или без него

• Габаритные размеры: 28,0 × 21,3 × 35,2 мм

• Диапазон рабочих температур: от −40 °C до +70 °C

Напряжение катушки реле

Реле серии HYE выпускаются с катушками постоянного и переменного тока:

• DC (постоянный ток): 6 В, 12 В, 24 В, 48 В, 110 В

• AC (переменный ток): 6 В, 12 В, 24 В, 48 В, 110 В, 220 В, 230 В

2. Колодки (базы) для промежуточных реле HYE

Для удобного и безопасного монтажа реле используются специальные колодки (розетки), совместимые с реле HYE и рассчитанные на установку в шкафы автоматики или на DIN-рейку.

Общие параметры колодок

• Номинальный ток: до 10 А

• Номинальное напряжение: 300 В

• Диэлектрическая прочность: 2500–2600 В (в зависимости от модели)

• Температурный диапазон эксплуатации: от −25 °C до +85 °C

Совместимые модели колодок

Для реле с 2 контактами (2P)

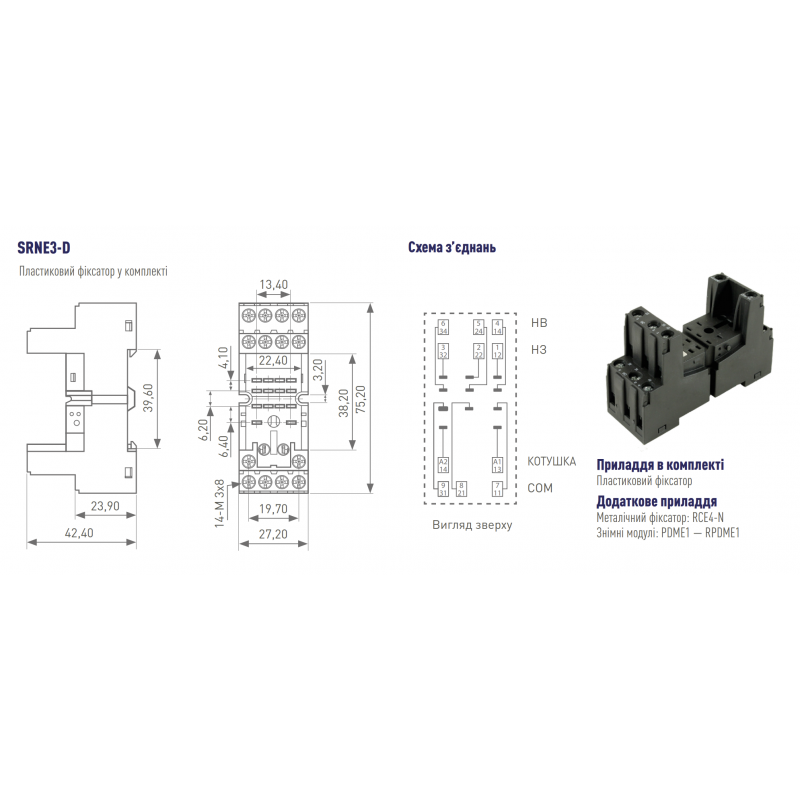

• SRNE2-D — база для монтажа на DIN-рейку, с пластиковым фиксатором

• SRNE2-S — стандартная колодка

Для реле с 3 контактами (3P)

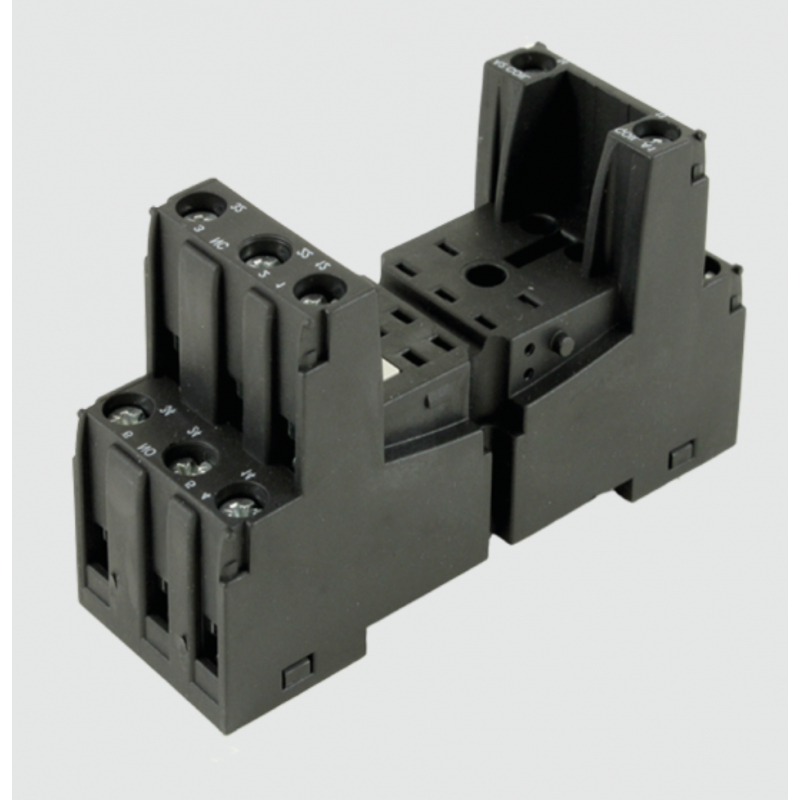

• SRNE3-C, SRNE3-D — колодки для трёхполюсных реле

Для реле с 4 контактами (4P)

• SRNE4-D — популярная модель с пластиковым фиксатором

• SRNE4-C, SRNE4-S — варианты для различных способов установки

• SRPE4-0 — колодка с металлическим фиксатором SRC-CLIP

Аксессуары и дополнительные модули

• Фиксаторы:

  • пластиковые (входят в комплект большинства колодок);

  • металлические — RCE4-N, SRC-CLIP

• Съёмные модули:

  • модули индикации и защиты PDME1, RPDME1

Промежуточные реле IMO серии HYE и совместимые с ними колодки — это универсальное, компактное и надёжное решение для промышленной автоматизации, обеспечивающее простоту монтажа, высокую коммутационную способность и длительный срок службы.
