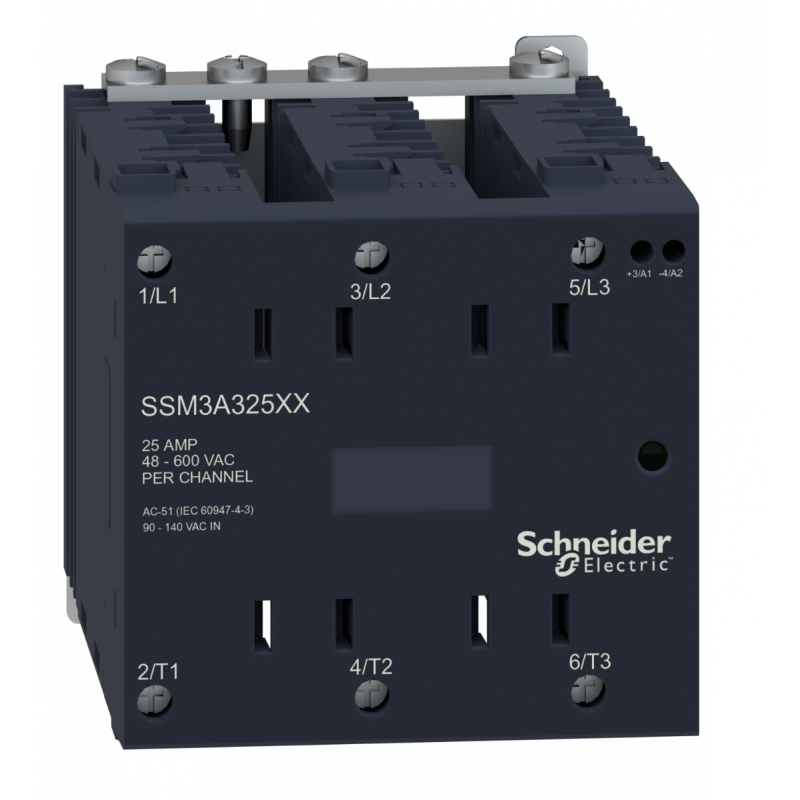

SSM3A325P7 - Твердотельное реле (3-фазное, 25А, 180-280VAC/48-600VAC) Schneider Electric

Описание SSM3A325P7 - Твердотельное реле (3-фазное, 25А, 180-280VAC/48-600VAC) Schneider Electric

Твердотельные реле Schneider Electric серий SSM и SSD1

Серии SSM и SSD1 от Schneider Electric — это компактные твердотельные реле (SSR) для надежного коммутации нагрузок постоянного и переменного тока. Благодаря отсутствию подвижных контактов реле обеспечивают высокую долговечность и стабильную работу при больших токах, а компактные размеры позволяют экономить место в шкафах автоматики.

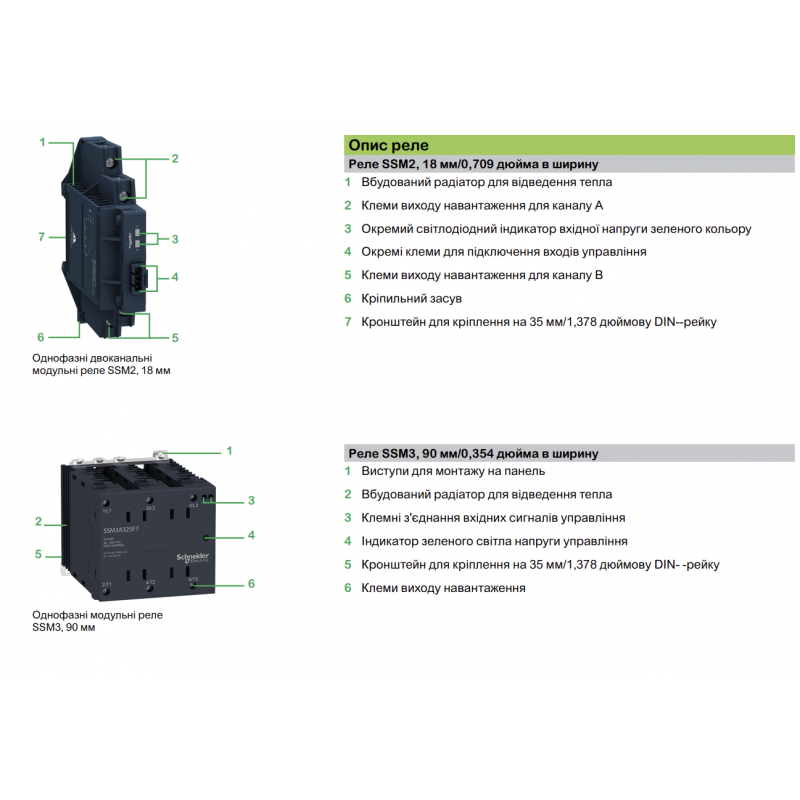

Серия SSM — модульные реле на DIN-рейку

Серия SSM оснащена встроенным радиатором для эффективного отвода тепла и защищена корпусом IP20. Реле предназначены для установки на стандартную DIN-рейку 35 мм и подходят для различных промышленных применений.

Основные линейки SSM:

• SSM1 (Одноканальные): Ширина 12 мм (6 А) или 18 мм (12 А).

• SSM2 (Двухканальные): Ширина 18 мм, управляет двумя независимыми нагрузками по 6 А каждая.

• SSM3 (Трехфазные): Ширина 90 мм, нагрузка до 25 А.

Технические параметры SSM:

Серия SSD1 — реле высокой мощности и гибкой конфигурации

Реле SSD1 предназначены для монтажа на DIN-рейку и обеспечивают высокую плотность мощности (до 60 А). Они поддерживают различные типы клемм и конфигурации для удобства монтажа.

Конфигурации SSD1:

• Релейный тип (22,5 мм): Компактное решение с встроенным радиатором.

• Контакторный тип (22,5 мм и 45 мм): Съемный входной разъем (винтовой или пружинный), что упрощает монтаж и замену.

Конструктивные преимущества обеих серий

• Индикация состояния: Встроенный зеленый светодиод для контроля состояния реле.

• Типы переключения:

  • Переключение при нулевой фазе — для резистивных нагрузок.

  • Мгновенное переключение — для индуктивных нагрузок.

• Монтаж: Стандартная DIN-рейка 35 мм; модели SSD1 и SSM3 также можно крепить непосредственно на панель.

• Дополнительные аксессуары: Для двухканальных реле SSM2 доступен специальный 4-контактный кабель управления (SSRAC200).

Эти серии твердотельных реле идеально подходят для автоматизации промышленных систем, управления нагревательными приборами и лампами, а также для компактного монтажа в шкафах управления.

Нужна помощь с подбором модели реле под ваши параметры нагрузки и тип сети? Наши специалисты помогут выбрать оптимальное решение Schneider Electric.
